DIMENSIONER MOTORDRIVEN TAKINFÄLLD PROJEKTORDUK
EXPERT XL

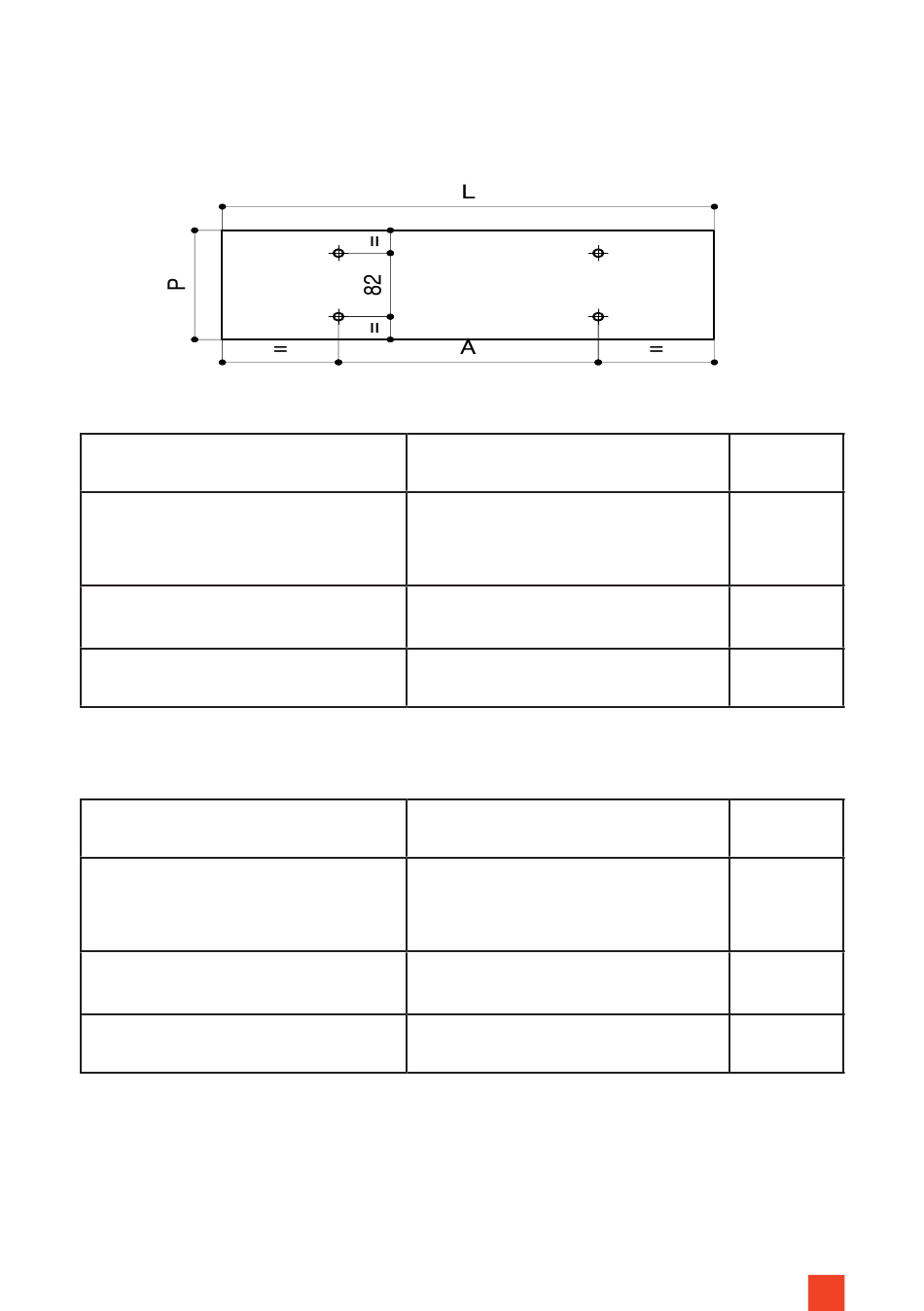

Utskärningsmått och fästpunkter i (under)taket.
Mått på monteringspunkterna för monteringsplattorna i taket
Modell
Motor Expert XL
(Standard inkl. 50 mm
svarta kanter)
Motor Expert XL
(utan svarta kanter)
Motor Expert XL Tensioned
Mått på takuttaget i undertaket
Modell
Motor Expert XL
(Standard inkl. 50 mm
svarta kanter)
Motor Expert XL
(utan svarta kanter)
Motor Expert XL Tensioned
A (mm)
Bred projektionsyta + 230
Bred projektionsyta + 130
Bred projektionsyta + 42
L (mm)
Bred projektionsyta + 485
Bred projektionsyta + 385
Bred projektionsyta + 677
B (mm)
82
82
82
P (mm)
160
160
160
9
