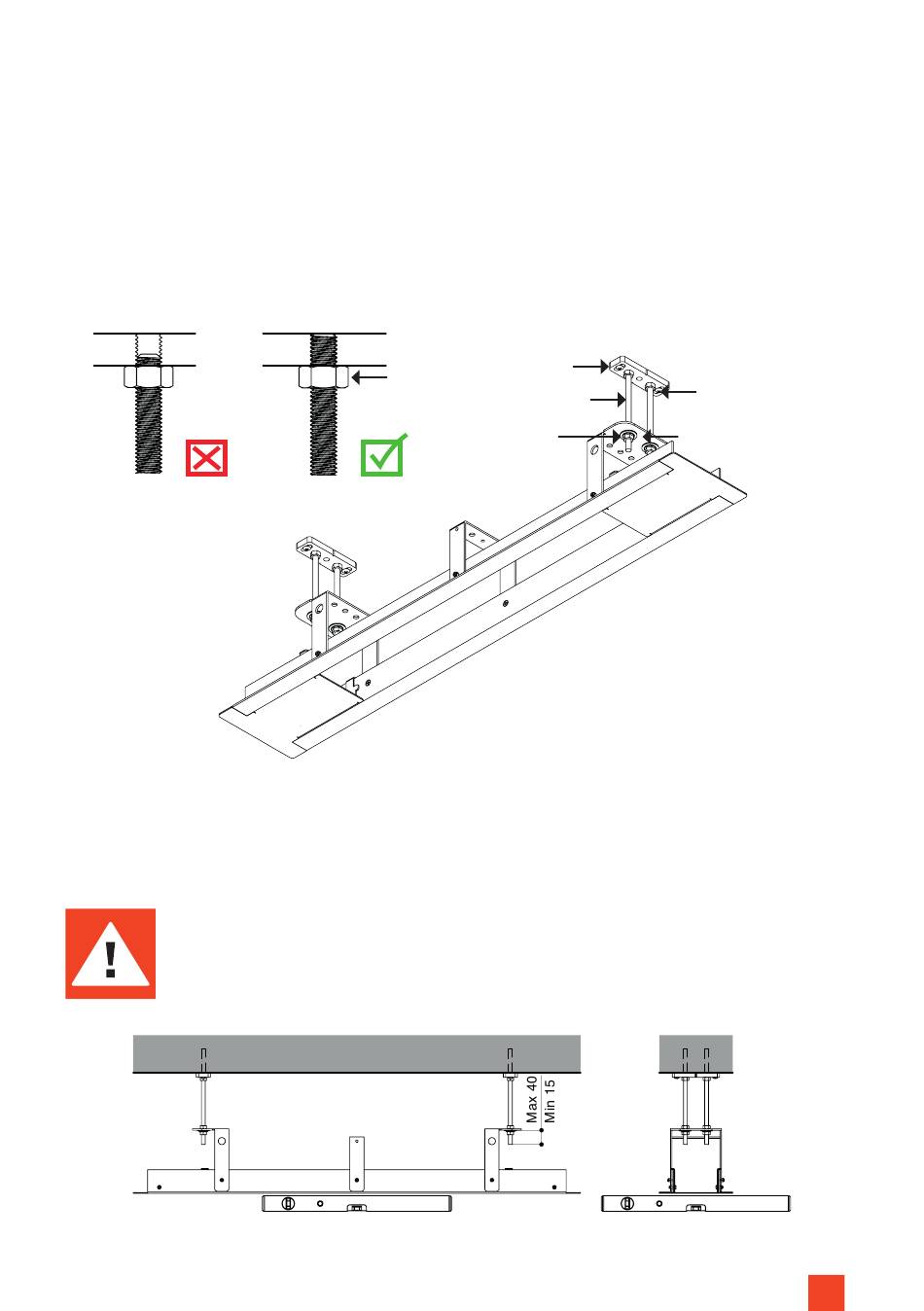

Um die Gewindestange l an der Deckenmontageplatte G zu befestigen, drehen
Sie eine Mutter H mindestens 20 mm auf den oberen Teil der Gewindestange.
Schrauben Sie die Gewindestangen in die Deckenmontageplatten bis zum An-
schlag ein (mindestens 10 mm!).
Ziehen Sie anschließend die Mutter fest.
Stellen Sie sicher, dass der untere Teil des Einbaurahmens perfekt
in Waage ist. Eine nicht nivellierte Installation des Einbaurahmens
führt zu Fehlfunktionen und Schäden an der Leinwand.
G
H
K + J
Heben Sie den vormontierten Einbaurah-
men an und führen die Gewindestangen in
die Lochbohrungen des Teils C ein
Befestigen Sie den Einbaurahmen mit den
Unterlegscheiben K und Bundmuttern J.
H
I
C
12
