WYMIARY – EKRAN PROJEKCYJNY POD ZABUDOWĘ SUFITOWĄ
MOTOR EXPERT XL

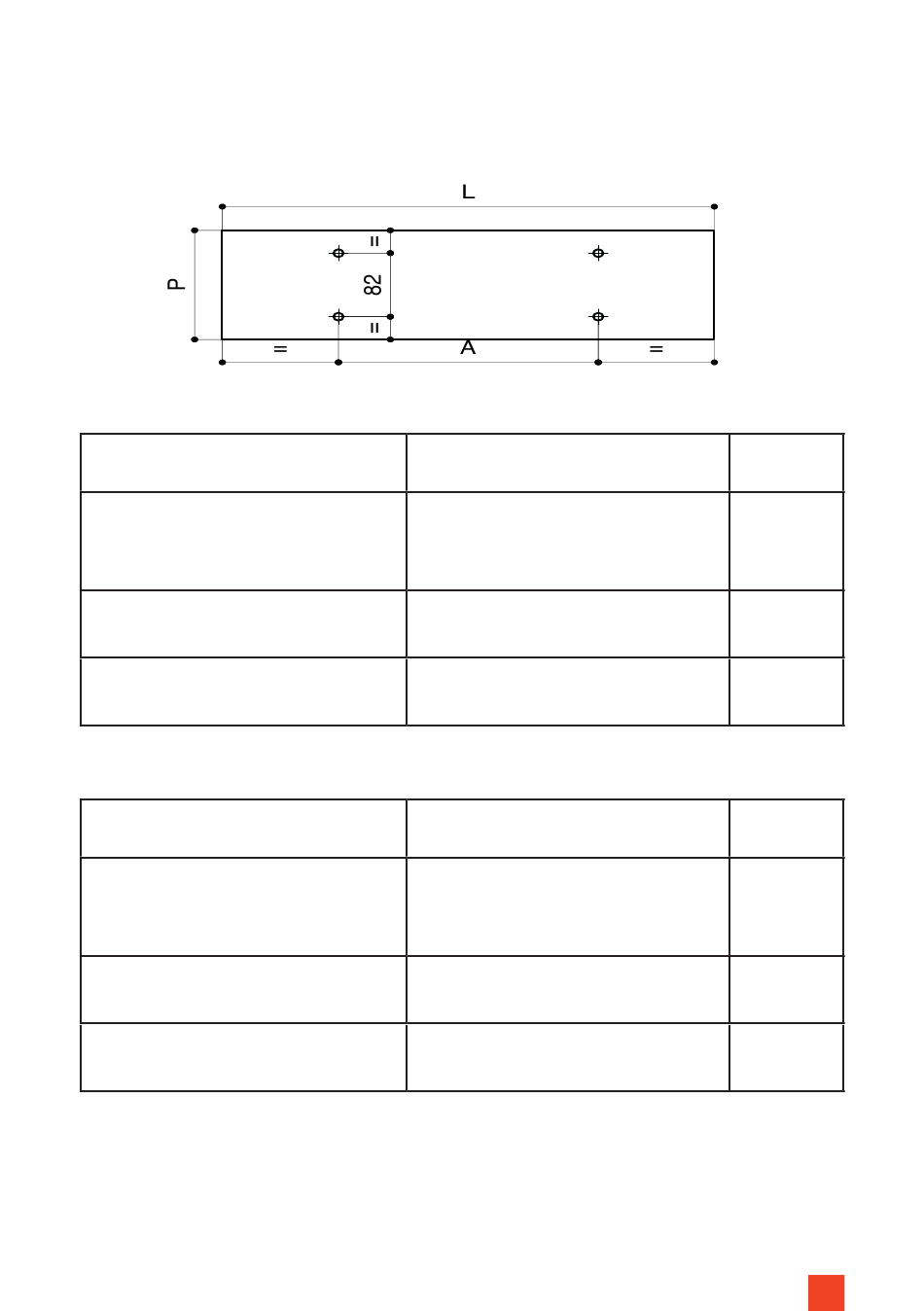

Punkty mocowania w suficie (pośrednim)
Wymiary punktów mocowania sufitowych płyt montażowych
Model
Motor Expert XL
(standard z 50 mm
czarnych krawędzi)
Motor Expert XL
(bez czarnych krawędzi)
Motor Expert XL Tensioned
Wymiary wycięcia w suficie podwieszanym
Model
Motor Expert XL
(standard z 50 mm
czarnych krawędzi)
Motor Expert XL
(bez czarnych krawędzi)
Motor Expert XL Tensioned
A (mm)
Szerokość powierzchni projek-
cyjnej + 230
Szerokość powierzchni projek-
cyjnej + 130
Szerokość powierzchni projek-
cyjnej + 422
L (mm)
Szerokość powierzchni projek-
cyjnej + 485
Szerokość powierzchni projek-
cyjnej + 385
Szerokość powierzchni projek-
cyjnej + 677
B (mm)
82
82
82
P (mm)
160
160
160
