WYMIARY – EKRAN PROJEKCYJNY POD ZABUDOWĘ SUFITOWĄ
MOTOR EXPERT

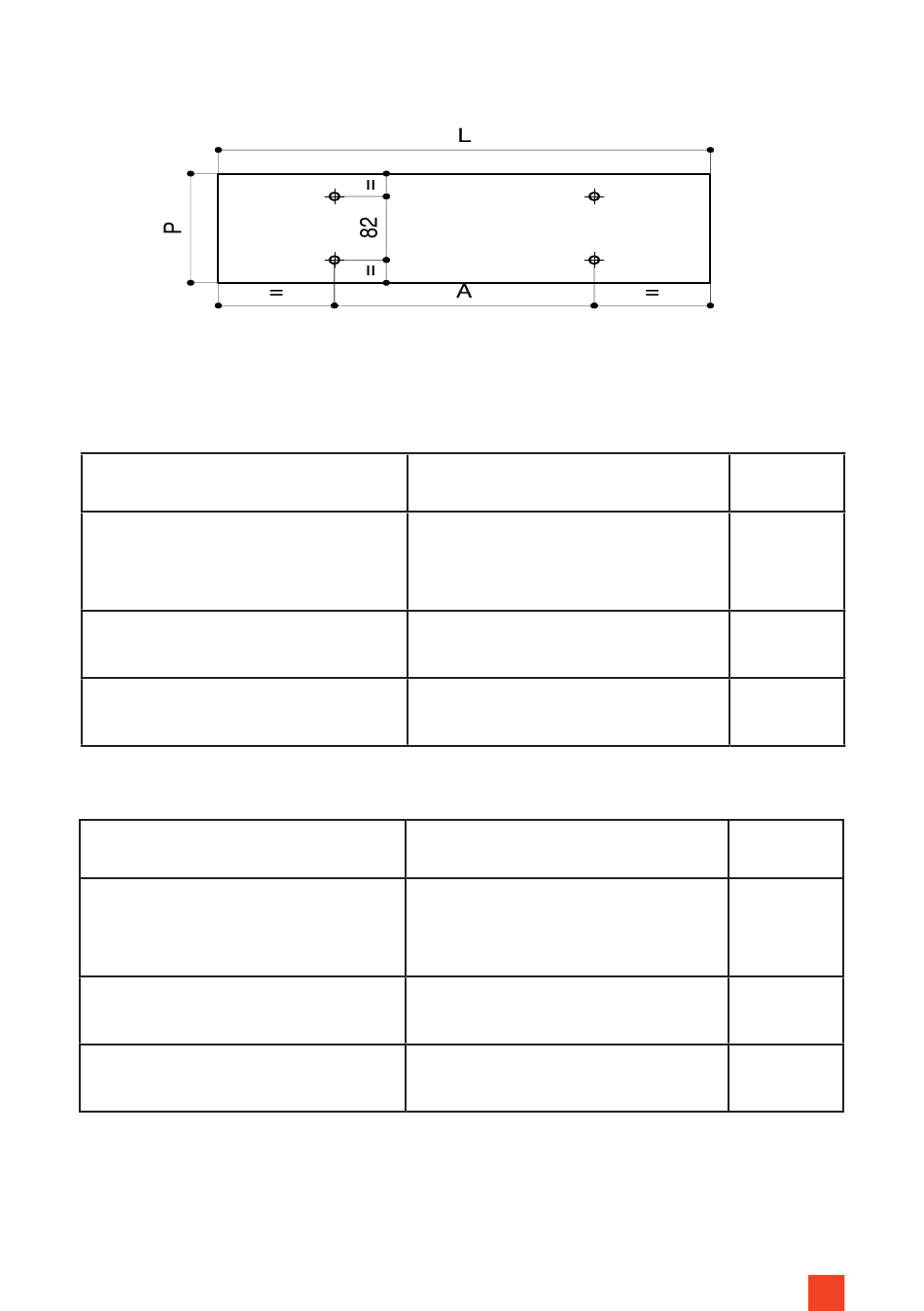

Wymiary wycięcia i punkty mocowania w suficie (pośrednim)
Wymiary punktów mocowania sufitowych płyt montażowych
Model
Motor Expert
(standard z 50 mm
czarnych krawędzi)
Motor Expert
(bez czarnych krawędzi)
Motor Expert Tensioned
Wymiary wycięcia w suficie podwieszanym
Model
Motor Expert
(standard z 50 mm
czarnych krawędzi)
Motor Expert
(bez czarnych krawędzi)
Motor Expert Tensioned
Wszystkie wymiary podano w mm.
A (mm)
Szerokość powierzchni projek-
cyjnej + 215
Szerokość powierzchni projek-
cyjnej + 115
Szerokość powierzchni projek-
cyjnej + 405
L (mm)
Szerokość powierzchni projek-
cyjnej + 470
Szerokość powierzchni projek-
cyjnej + 370
Szerokość powierzchni projek-
cyjnej + 660
B (mm)
82
82
82
P (mm)
130
130
130
