celexon Motor Expert Bedienungsanleitung Seite 10

ABMESSUNGEN DECKENEINBAULEINWAND MOTOR EXPERT XL

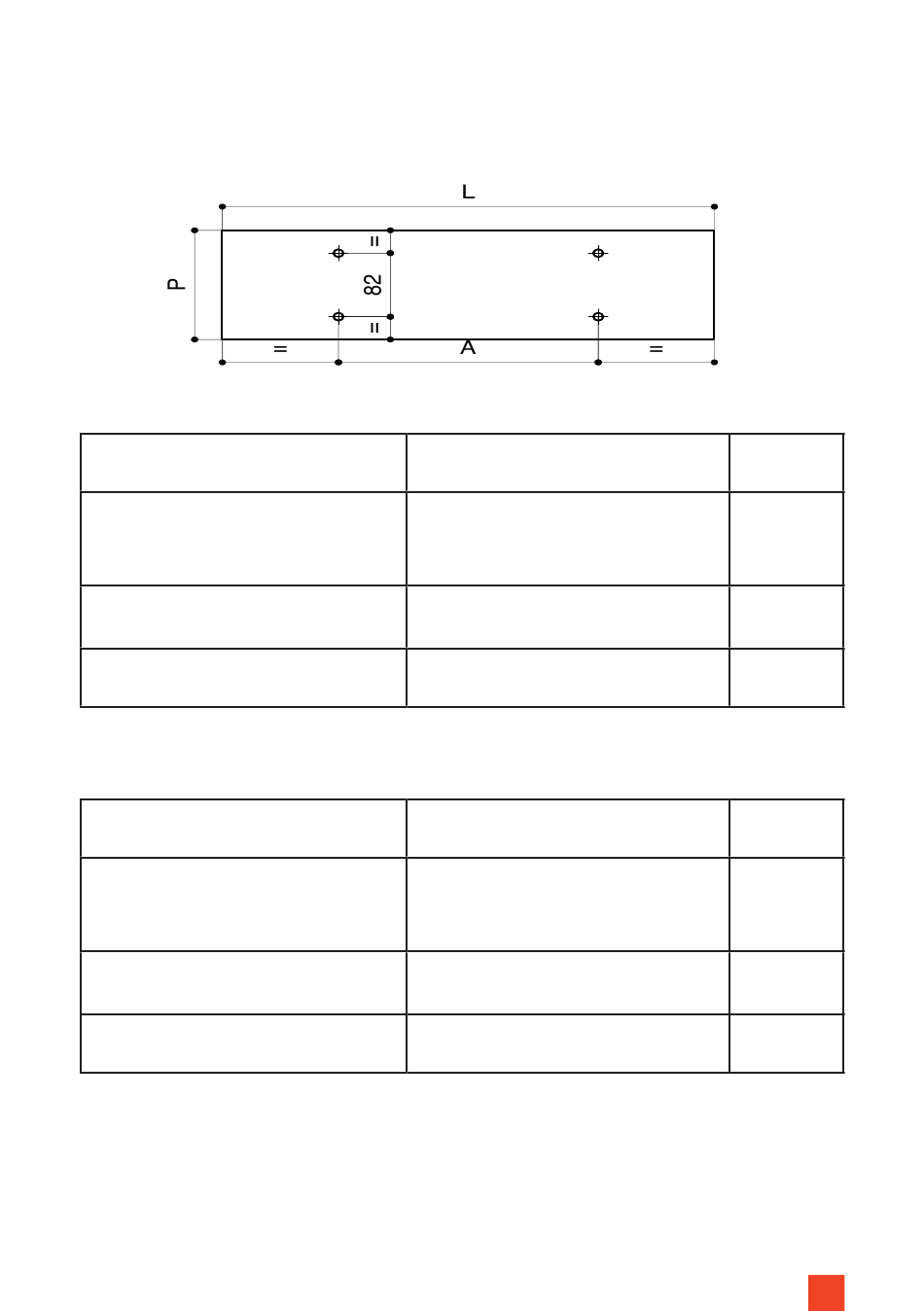

Befestigungspunkte in der (Zwischen-) decke
Abmessungen der Befestigungspunkte der Deckenmontageplatten
Modell
Motor Expert XL
(Standard inkl. 50 mm
schwarzen Rändern)
Motor Expert XL
(ohne schwarze Ränder)
Motor Expert XL Tensioned
Abmessungen des Deckenausschnitts in der Zwischendecke
Modell
Motor Expert XL
(Standard inkl. 50 mm
schwarzen Rändern)
Motor Expert XL
(ohne schwarze Ränder)
Motor Expert XL Tensioned
A (mm)
Breite Projektionsfläche + 230
Breite Projektionsfläche + 130
Breite Projektionsfläche + 422
L (mm)
Breite Projektionsfläche + 485
Breite Projektionsfläche + 385
Breite Projektionsfläche + 677
B (mm)
82
82
82
P (mm)
160
160
160
9
