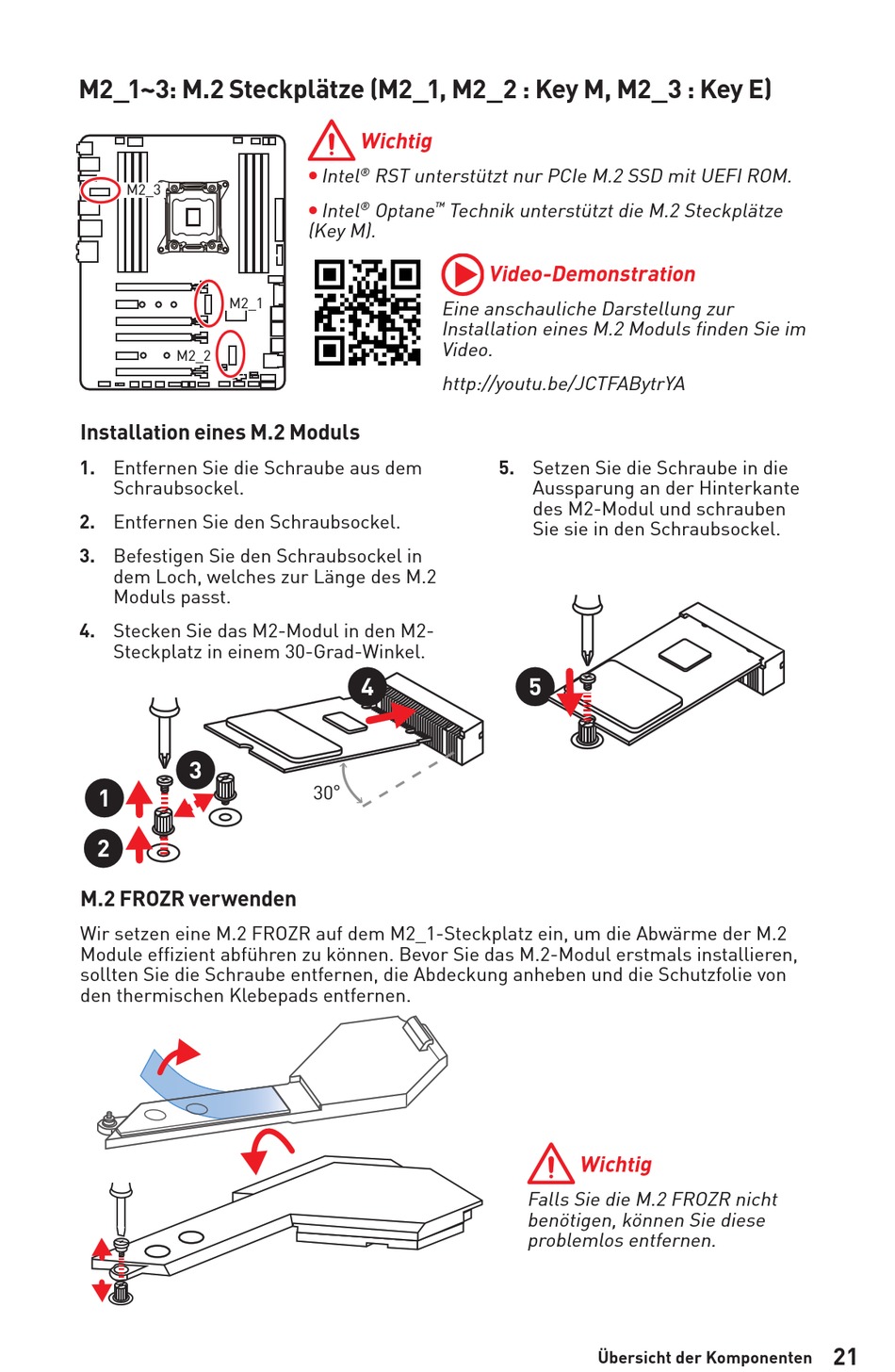

M2_1~3: M.2 Steckplätze (M2_1, M2_2 : Key M, M2_3 : Key E)
M2_3
M2_1
M2_2
Installation eines M.2 Moduls
1. Entfernen Sie die Schraube aus dem
Schraubsockel.
2. Entfernen Sie den Schraubsockel.
3. Befestigen Sie den Schraubsockel in
dem Loch, welches zur Länge des M.2
Moduls passt.
4. Stecken Sie das M2-Modul in den M2-
Steckplatz in einem 30-Grad-Winkel.
3
1
2
M.2 FROZR verwenden
Wir setzen eine M.2 FROZR auf dem M2_1-Steckplatz ein, um die Abwärme der M.2
Module effizient abführen zu können. Bevor Sie das M.2-Modul erstmals installieren,
sollten Sie die Schraube entfernen, die Abdeckung anheben und die Schutzfolie von
den thermischen Klebepads entfernen.
Wichtig
Intel
RST unterstützt nur PCIe M.2 SSD mit UEFI ROM.
®
y
Intel
Optane
Technik unterstützt die M.2 Steckplätze
®
™
y
(Key M).
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie im
Video.
http://youtu.be/JCTFABytrYA
4
30°
Video-Demonstration
5. Setzen Sie die Schraube in die
Aussparung an der Hinterkante
des M2-Modul und schrauben
Sie sie in den Schraubsockel.
5
Wichtig
Falls Sie die M.2 FROZR nicht
benötigen, können Sie diese
problemlos entfernen.
