Quick Start

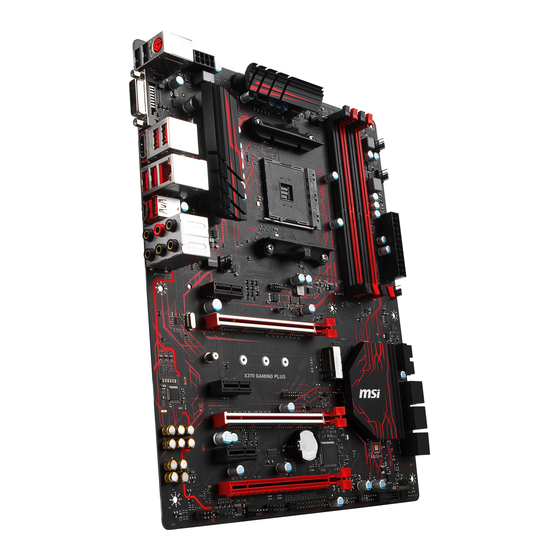

Thank you for purchasing the MSI
X370 GAMING PLUS
®
motherboard. This Quick Start section provides demonstration
diagrams about how to install your computer. Some of the
installations also provide video demonstrations. Please link to the
URL to watch it with the web browser on your phone or tablet. You
may have even link to the URL by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI
X370 GAMING PLUS
Motherboard gewählt
®
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d' avoir choisi la carte mère MSI
X370 GAMING
PLUS. Ce
®
manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI
X370
®
PLUS. В этом разделе представлена информация,
GAMING
которая поможет вам при сборке комьютера. Для некоторых
этапов сборки имеются видеоинструкции. Для просмотра
видео, необходимо открыть соответствующую ссылку в
веб-браузере на вашем телефоне или планшете. Вы также
можете выполнить переход по ссылке, путем сканирования
QR-кода.
I
Quick Start
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI X370 GAMING PLUS

  • Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI X370 GAMING PLUS. Ce ®...
  • Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора https://youtu.be/Xv89nhFk1vc Quick Start...
  • Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания

    Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
  • Seite 47 Inhalt Sicherheitshinweis ....................3 Spezifikationen ...................... 4 Rückseite E/A ......................9 LAN Port LED Zustandstabelle ................9 Konfiguration der Audioanschlüsse ............... 9 Realtek HD Audio Manager .................. 10 Übersicht der Komponenten ................12 CPU Sockel ......................13 DIMM Steckplätze ....................14 PCI_E1~6: PCIe Erweiterungssteckplätze ............
  • Seite 48 Softwarebeschreibung ..................36 Installation von Windows 7 64-Bit/ Windows 10 64-Bit ........36 ® ® Installation von Treibern ..................36 Installation von Utilities ..................36 Inhalt...
  • Seite 49: Sicherheitshinweis

    Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 50: Spezifikationen

    Unterstützt ECC UDIMM-Speicher (non-ECC Modus) ™ * A-Serie/ Athlon der 7. Generation Prozessoren unterstützen nur bis zu 2400 MHz. Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com 2x PCIe 3.0 x16-Steckplätze (PCI_E2, PCI_E4) RYZEN Serie Prozessoren unterstützen den x16/x0, x8/ ƒ x8 Modus A-Serie/ Athlon der 7.
  • Seite 51 Fortsetzung der vorherigen Seite X370 Chipsatz ® 6x SATA 6Gb/s Anschlüsse 1x M.2 Anschluss (Key M) Unterstützt PCIe 3.0 x4 (RYZEN Serie Prozessoren) ƒ Aufbewahrung oder PCIe 3.0 x2 (A-Serie/ Athlon der 7. Generation ™ Prozessoren) und SATA 6Gb/s 2242/ 2260 /2280/ 22110 Speichergeräte Unterstützt RAID 0, RAID 1 und RAID 10 ASMedia...
  • Seite 52 Fortsetzung der vorherigen Seite 24-poliger ATX Stromanschluss x1 8-poliger ATX12V Stromanschluss x1 SATA 6Gb/s Anschlüsse x6 USB 2.0 Anschlüsse x2 (unterstützt zusätzliche 4 USB 2.0 Anschlüsse) USB 3.1 Gen1 Anschlüsse x2 (unterstützt zusätzliche 4 USB 3.1 Gen1 Anschlüsse) 4-poliger CPU-Lüfter-Anschluss x1 4-poliger Anschluss für den PUMP-Lüfter (unterstützt bis zu 2A) Interne Anschlüsse...
  • Seite 53 Fortsetzung der vorherigen Seite Treiber COMMAND CENTER LIVE UPDATE 6 SUPER CHARGER GAMING APP RAMDISK X-BOOST Software MSI SMART TOOL GAMING LAN MANAGER DRAGON EYE Norton Internet Security Solution ™ Google Chrome , Google Toolbar, Google Drive ™ SteelSeries Engine 3 CPU-Z MSI GAMING Fortsetzung auf der nächsten Seite...
  • Seite 54 AMD OverDrive Ready ™ GAMING Certified SteelSeries Certified WTFast GPN* 2-Monate Premiumlizenz ƒ Multiserver-Netzwerkoptimierung ƒ Verbesserte Reduktion von Lag Spikes & ƒ Verbindungseinbrüchen * Dieses Angebot steht nur für begrenzte Zeit zur Verfügung , weitere Informationen finden Sie unter www.msi.com Spezifikationen...
  • Seite 55: Rückseite E/A

    Rückseite E/A Audioanschlüsse USB 3.1 Gen2 PS/2 USB 3.1 Gen1 DVI-D USB 3.1 Gen1 USB 2.0 USB 3.1 Gen2 Typ-C LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung Keine Verbindung 10 Mbps-Verbindung Gelb Verbindung Grün 100 Mbps-Verbindung Blinkt Datenaktivität...
  • Seite 56: Realtek Hd Audio Manager

    Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profiles Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
  • Seite 57: Audiobuchsen Für Stereo-Lautsprecher

    Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
  • Seite 58: Übersicht Der Komponenten

    Übersicht der Komponenten DIMMA1 DIMMB1 SYS_FAN1 DIMMA2 DIMMB2 CPU_FAN1 CPU_PWR1 CPU Sockel PUMP_FAN1 SYS_FAN3 ATX_PWR1 SYS_FAN4 PCI_E1 PCI_E2 JUSB4 M2_1 JBAT1 PCI_E3 SATA▼5▲6 JTPM1 PCI_E4 SATA▼1▲2 SATA▼3▲4 PCI_E5 JCI1 PCI_E6 JFP2 JAUD1 JFP1 JLED1 JUSB3 JCOM1 JUSB2 SYS_FAN2 JLPT1 JUSB1 Übersicht der Komponenten...
  • Seite 59: Cpu Sockel

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Seite 60: Dimm Steckplätze

    CPU und den installierten Geräten. Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ des Speicher-Controllers mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com. Übersicht der Komponenten...
  • Seite 61: Pci_E1~6: Pcie Erweiterungssteckplätze

    PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 2.0 x1 PCI_E2: PCIe 3.0 x16 (RYZEN Serie Prozessoren) PCIe 3.0 x8 (A-Serie/ Athlon der 7. Generation ™ Prozessoren) PCI_E3: PCIe 2.0 x1 PCI_E4: PCIe 3.0 x8 (RYZEN Serie Prozessoren) Der Anschluss wird nicht zur Verfügung für A-Serie/ Athlon der 7.
  • Seite 62 Tabelle der PCIe Bandbreiten Für RYZEN Serie Prozessoren Steckplatz Einzel 2-Wege 3-Wege ─ ─ ─ PCI_E1 Gen 2.0 x 1 Gen 2.0 x 1 PCI_E2 Gen 3.0 x 16* Gen 3.0 x 16* Gen 3.0 x 8* Gen 3.0 x 8* Gen 3.0 x 8* ─...
  • Seite 63: Einbau Von Sli-Grafikkarten

    Einbau von SLI-Grafikkarten Stellen Sie eine ausreichende Stromversorgung für SLI-Konfigurationen sicher. Die notwendigen Informationen können Sie aus dem Handbuch Ihrer Grafikkarte entnehmen. Installation der SLI-Grafikkarten: Schalten Sie Ihren Computer aus und ziehen Sie die Kabel ab. Installieren Sie Ihre Grafikkarten im PCI_E2 und PCI_E4 Slot. Verbinden Sie beide Karten mit einer SLI-Brücke.
  • Seite 64: M2_1: M.2 Steckplatz (Key M)

    M2_1: M.2 Steckplatz (Key M) Video-Demonstration Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie im Video. http://youtu.be/JCTFABytrYA Installation eines M.2 Moduls Entfernen Sie die Schraube aus dem Schraubsockel. Entfernen Sie den Schraubsockel. Befestigen Sie den Schraubsockel in dem Loch, welches zur Länge des M.2 Moduls passt.
  • Seite 65: Sata1~6: Sata 6Gb/S Anschlüsse

    SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA6 SATA5 SATA2 SATA1 SATA4 SATA3 Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. SATA-Kabel haben identische Stecker an beiden Enden.
  • Seite 66: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse

    CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
  • Seite 67: Jusb1~2: Usb 2.0 Anschlüsse

    Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3~4: USB 3.1 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel...
  • Seite 68: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Stromanschlüsse Für Lüfter

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder DC-Modus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC- Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung.
  • Seite 69: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus...
  • Seite 70: Jfp1, Jfp2: Frontpanel-Anschlüsse

    JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2 Buzzer - Speaker +...
  • Seite 71: Jbat1: Clear Cmos Steckbrücke (Reset Des Bios)

    JBAT1: Clear CMOS Steckbrücke (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
  • Seite 72: Jcom1: Serieller Anschluss

    JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. SOUT Ground No Pin JLED1: RGB LED Anschluss Mit diesen Anschlüssen können Sie den 5050 RGB-LED-Streifen anschließen. +12V 5050 LED Streifen Verlängerungskabel JLED1 Video-Demonstration In diesem Video erfahren Sie, wie Sie die 5050 RGB LED Streifen am RGB-LED-Anschluss anschließen können.
  • Seite 73: Onboard-Leds

    Onboard-LEDs EZ Debug LED Diese LEDs zeigen den Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
  • Seite 74: Bios-Setup

    BIOS-Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert.
  • Seite 75: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
  • Seite 76: Ez Modus

    EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. Setup Modus Schalter Screenshot Suchen...
  • Seite 77 Anklicken der zugehörigen Schaltfläche. Wichtig Während des Windows Setup-Vorgangs benötigen Sie den RAID-Treiber, den Sie auf der MSI-Treiber-CD finden. Sie können das MSI SMART TOOL verwenden, um das Windows 7/ 10- ® Installationslaufwerk mit dem RAID-Treiber zu erstellen. Wenn ihr M.2 SSD RAID-Volumen als Windows-Startvolumen eingestellt ist und Sie das RAID-Volumen im UEFI BIOS löschen, ist Ihr System nicht mehr bootfähig.
  • Seite 78: Erweiterter Modus

    Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. Setup Modus Schalter Screenshot Suchen Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige GAME BOOST Schalter/ Setup Modus Schalter/ Screenshot/ Sprache/ Systeminformation/ Boot-Geräte Prioritätsleiste - Finden Sie die Informationen in den Beschreibungen der EZ Modus-Abschritt.
  • Seite 79: Oc Menü

    OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.
  • Seite 80 Adjusted DRAM Frequency Zeigt die Speicherfrequenz an. Nur Anzeige – keine Änderung möglich. Advanced DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Der Anwender kann die Speicher-Timing für jeden Kanal des Speichers einstellen. Das System könnte nach dem Ändern der Speicher-Timings instabil werden oder nicht mehr booten.
  • Seite 81 passen Sie deshalb den Strom sorgfältig an, um Beschädigungen des CPU/ VR MOS zu vermeiden. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. CPU Voltages control [Auto] Erlaubt das Einstellen der CPU-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie können es manuell einstellen.
  • Seite 82: Softwarebeschreibung

    Softwarebeschreibung Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 7 64-Bit/ Windows 10 64-Bit ® ® Schalten Sie den Computer ein. Legen Sie die Windows 7/ 10 Disk in das optisches Laufwerk.
  • Seite 156 MSI will comply with the product take entregar a una empresa autorizada para la recogida de back requirements at the end of life of MSI-branded estos residuos.
