Installationsanleitung
Pos Beschreibung
1 Gewinde für Lasthaken

5.3 Erdungsband

Zwischen E-Maschine und Chassis muss ein
Erdungsband angeschlossen werden.

5.4 Massekonzept - Potentialausgleich

Die elektrische Verbindung aller berührbaren
metallischen Flächen bis zur Verschraubung am
Potentialausgleich an der elektrischen Maschine
beträgt maximal 20mΩ.
Achtung!
Der KUNDE ist verantwortlich für die Umsetzung
der Anforderungen zum Potentialausgleich
zwischen der elektrischen Maschine und Masse
oder anderen HV-Komponenten.
Achtung!
Die Masseverbindung der elektrischen
Maschine zur Karosserie ist im Sinne des HV-
Sicherheitskonzeptes (Potenzialausgleich)
zwingend erforderlich und liegt in der
Verantwortung des Kunden.
Gemäß ISO 6469-3:2001 (E) und ECE-Regelung
Nr. 100 muss der Widerstand zum Körper über
die Lebensdauer < 0,1 Ohm gehalten werden.
Hierzu ist das mitgelieferte Erdungsband-Kit
(Artikelnummer 03 424 2050 00) zu verwenden. Die
elektrische Verbindung ist zwischen Aufbau und
E-Maschine herzustellen. Über blanke metallische
Flächen kann eine elektrische Verbindung
hergestellt werden.
XL-PS40050BM-de-DE Rev C· Edition 02/2023 · Änderungen vorbehalten © SAF-HOLLAND GmbH
6. Getriebeöl-Erstbefüllung
Gefahr!
Vor Inbetriebnahme muss die Getriebeeinheit
GU051401-10 mit dem mitgelieferten Getriebeöl
SAF SynLube SAE 70W-90 (0,45 l, Art.-Nr.: 03
387 1004 00) befüllt werden.
Achtung!
Wir empfehlen, nur original SAF-Betriebsmittel zu
verwenden.

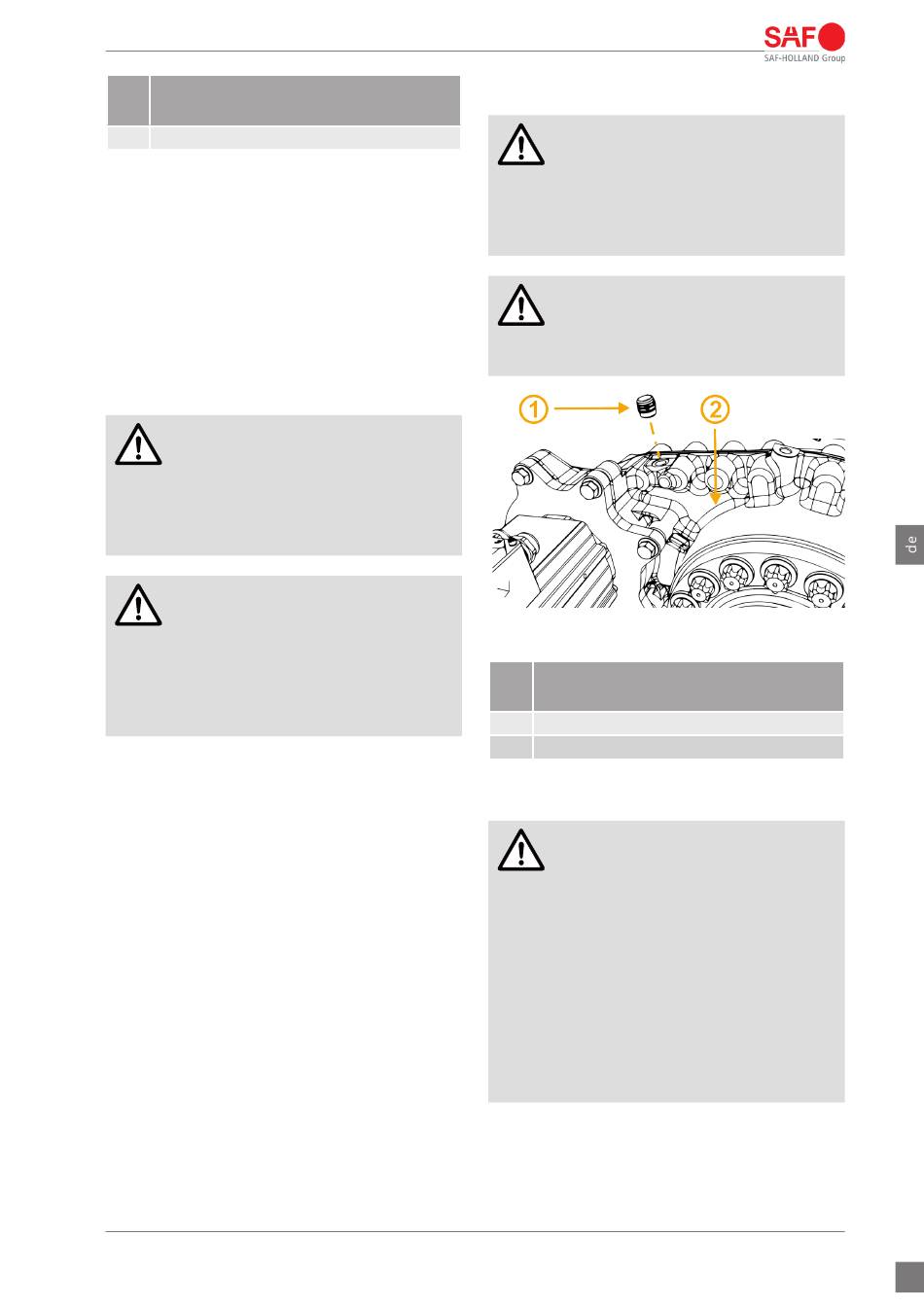

Abb. 4: Getriebeöl-Erstbefüllung
Pos Beschreibung
1 Druckausgleichselement - Öleinfüllöffnung.
2 Getriebe

6.1 Druckausgleichselement

Achtung!
• Die einwandfreie Funktion des
Druckausgleichselements ist entscheidend
für die einwandfreie Funktion des Getriebes.
Das Getriebe wird beschädigt, wenn
das Druckausgleichselement durch eine
gewöhnliche Schraube ersetzt wird.
• Ein Überlackieren des
Druckausgleichsemelents ist nicht zulässig.
Eine Lackschicht verhindert die Funktion des
Druckausgleichselements und verursacht
dadurch Schäden im Getriebe.
• Das Anzugsdrehmoment des
Druckausgleichselements beträgt 5 Nm +2 Nm.
• Die Artikelnummer des Druckausgleichselements
lautet 04 337 0077 00.
9
