Super-Seal Steckerseite - Saf Trakr Installationsanleitung

Installationsanleitung

8.2 Super-seal Steckerseite

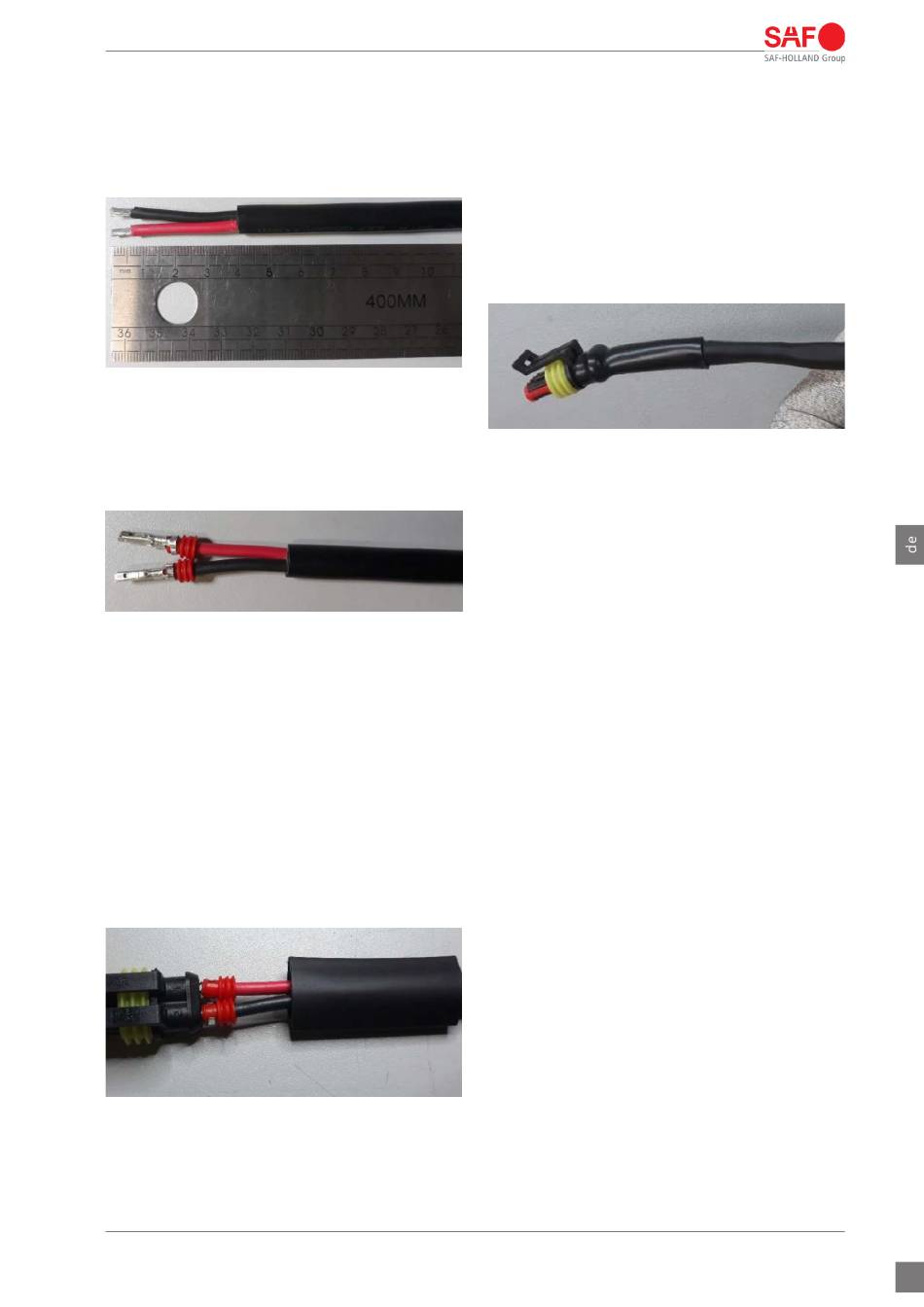

1. Entfernen Sie 40 mm der Kabelummantelung
und isolieren Sie 3 mm von jedem Leiter ab.
Abb. 16: Schritt 1
2. Setzen Sie die Aderdichtung (WireSeal_
FML_Red/Green) entsprechend dem
Kabeldurchmesser ein. Crimpen Sie die beiden
Anschlüsse.
Abb. 17: Schritt 2
3. Legen Sie drei Schrumpfstücke mit den
folgenden Abmessungen in das Kabel ein.
• Durchmesser: 6 mm / Länge: 20 mm
• Durchmesser: 9 mm / Länge: 20 mm
• Durchmesser: 12 mm / Länge: 80 mm
(Der letzte muss mit Kleber sein.)
Anschließend können die Leiter in das
Steckergehäuse eingeführt werden. Die positive
Polarität geht an Pin 1 und die negative Polarität
geht an Pin 2.
Abb. 18: Schritt 3
XL-PS40050BM-de-DE Rev C· Edition 02/2023 · Änderungen vorbehalten © SAF-HOLLAND GmbH
4. Erhitzen Sie die Schrumpfschläuche in der
folgenden Reihenfolge: 6 mm -> 9 mm -> 12
mm.
• Die beiden ersten müssen das Steckergehäuse
berühren und nur die Leiter abdecken.
• Das 12-mm-Stück muss die Rückseite des
Steckergehäuses bedecken.
Abb. 19: Schritt 4
13
