9. Verkabelung E-Maschine

Achtung!
Die Installation und Durchführung der Verkabelung
der E-Maschine muss nach den Vorgaben des
Herstellers erfolgen.
Achtung!
Achten Sie während des Betriebs und der Fahrt
auf eine ordnungsgemäße Abdichtung.

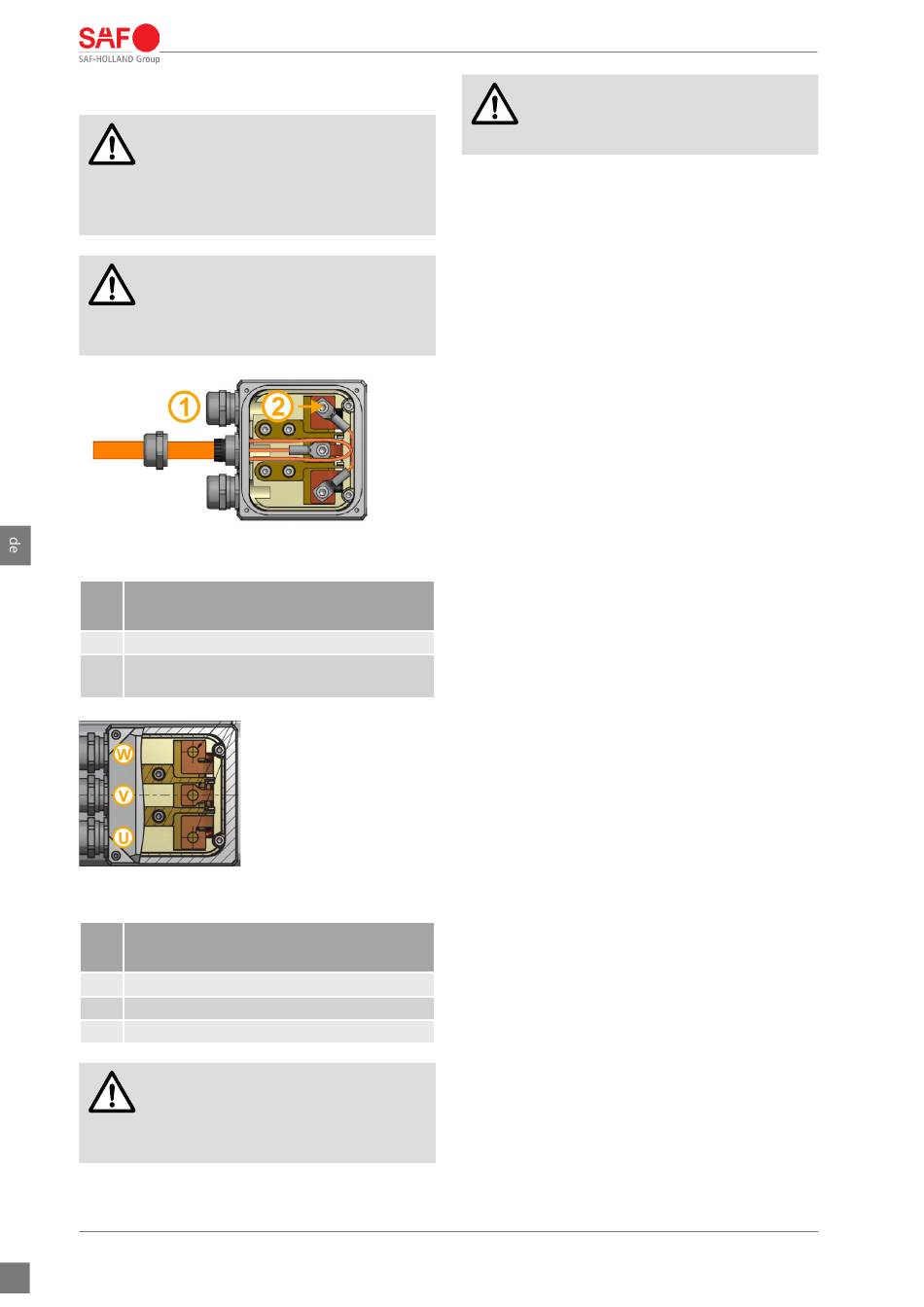

Abb. 20: E-Maschine Verkabelung - 1
Pos
1 Kabelverschraubung
2 Klemmanschluss M6 x 10:
Anzugsdrehmoment 8,5 Nm.
Abb. 21: E-Maschine Verkabelung - 2
Pos
U E-Maschinen-Wickung
V E-Maschinen-Wickung
W E-Maschinen-Wickung
Achtung!
Das Anzugsdrehmoment der Klemmverbindung
beträgt 8,5 Nm.
XL-PS40050BM-de-DE Rev C · Ausgabe 02/2023 · Änderungen vorbehalten © SAF-HOLLAND GmbH
14
Beschreibung
Beschreibung
Achtung!
Nicht benutzte Kabelverschraubungen schließen.
