Pos
1 Elektrische TRAKr-Komponenten
2 Kühler + Lüfter
3 Pumpe
4 E-Maschine
5 Superseal-Stecker – LV_DC-Schnittstelle
Pin 1: +24V
Pin 2: 0V
6 Harting-Stecker – LV_DC-Schnittstelle
Pin 1: +24V
Pin 2: 0V
7 Signal
8 Leistung
9 Masse
10 Wasserleitungen
11 Kabel: LVDC, 2 * 2.5 mm
Kühlflüssigkeitssystem enthalten
03 422 5090 00.
12 Kabel: E-Maschine Leistung, ADD 4 *
6mm (12m). (nicht enthalten)
2
13 Kabel: E-Maschine Signal, ADDM12, 8P
(10m). (nicht enthalten).
14 ADDM/L R (nicht enthalten)
Hineis:
Die Beschreibungen des Funktionsplans
entsprechen der IEC 81346-2.
XL-PS40050BM-de-DE Rev C · Ausgabe 02/2023 · Änderungen vorbehalten © SAF-HOLLAND GmbH
8
Beschreibung
. Im Kit
2

5. Luftfederaggregat

Hinweis:
Einbau der Luftfederaggregate analog den
Einbauvorschriften und -empfehlungen gemäß
des INTRA-Konstruktionshandbuchs (vor Einbau
des Erdungsbandes).
5.1 Halteblech für Luftfederventilgestän-
ge

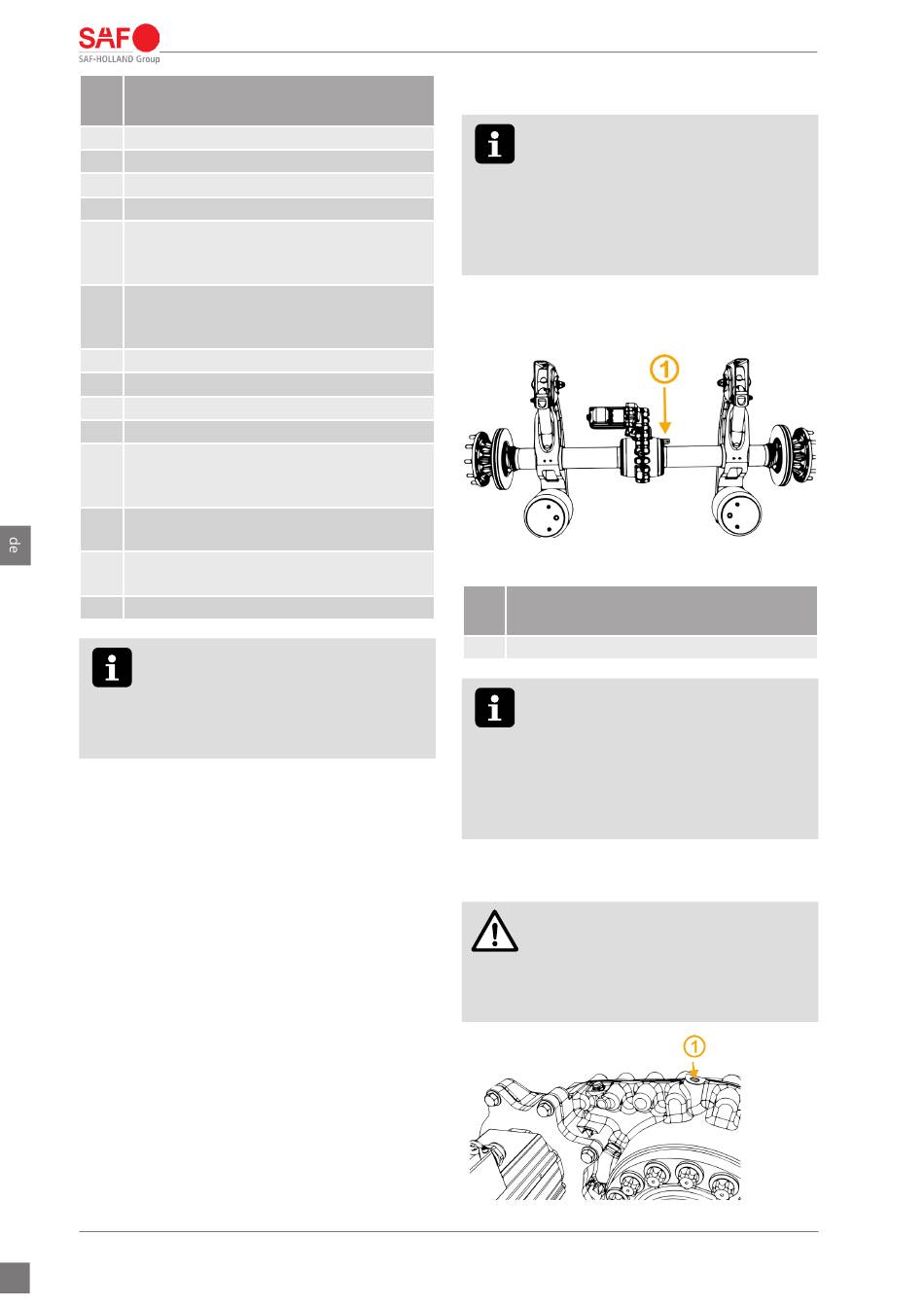

Abb. 2: Halteblech für Luftfederventilgestänge
Pos Beschreibung
1 Halteblech für Luftfederventilgestänge
Hinweis:
• Das Halteblech für das Luftfederventilgestänge
ist außermittig angeordnet.
• Die Abmessungen sind in der Kundenzeichnung
angegeben.
5.2 Gewinde für Lasthaken
Achtung!
Das Gewinde für Lasthaken am Getriebe ist nicht
zum Heben der gesamten Achse geeignet - dies
führt zu Beschädigungen.
Abb. 3: Gewinde für Lasthaken
Installationsanleitung
