5. Schalten Sie die Pumpe aus.
8. Montageverfahren
LVDC-Kühlanschlusssatz

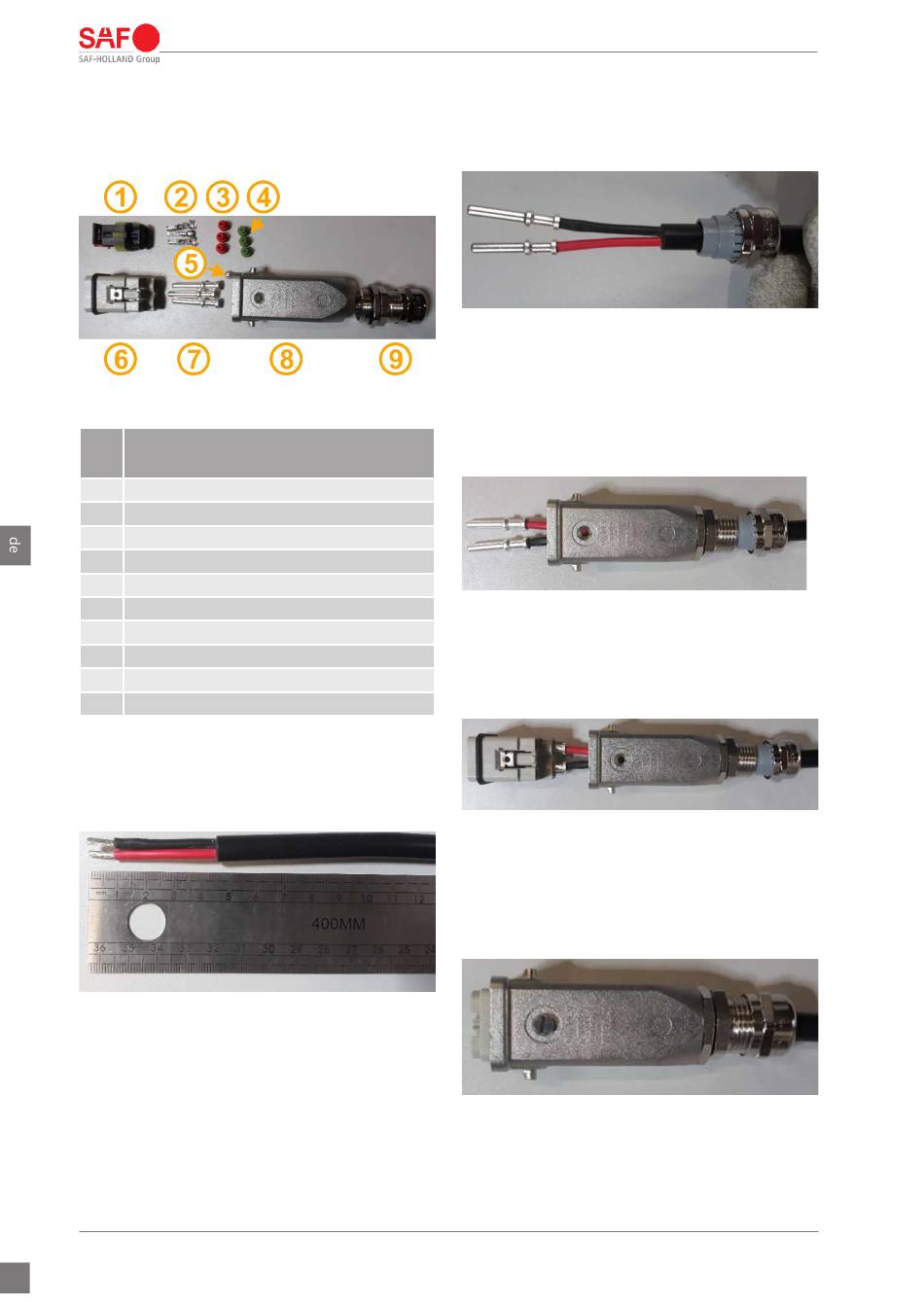

Abb. 10: LVDC Überblick
Pos
1
Automotive Stecker 1x2p 14A 60VDC FML
2
Crimp 18-15AWG FML
3
WireSeal_FML_Red
4
Wire Seal FML Green
5
HAN3_Watertight_Screw
6
HAN3_ML_Holder_2+PE_40A_830V
7
HAN3_ML_40A_4
8
HAN3_Housing_Entry_M20
9
CableGland_M16x1.5
10
Reducer_M20-M16_O-ring
8.1 Harting Steckerseite
1. Entfernen Sie 45 mm der Kabelummantelung
und isolieren Sie 8 mm von jedem Leiter ab.
Abb. 11: Schritt 1
XL-PS40050BM-de-DE Rev C · Ausgabe 02/2023 · Änderungen vorbehalten © SAF-HOLLAND GmbH
12
Beschreibung
2. Crimpen Sie nach dem Einsetzen der
Kabelverschraubung in das Kabel die beiden
Klemmen mit der Referenz HAN3_ML_40A_4.
Abb. 12: Schritt 2
3. Führen Sie das Kabel in das Steckergehäuse
(HAN3_Housing_Entry_M20) ein und lassen
Sie ausreichend Platz für die Montage des
Crimphalters.
Abb. 13: Schritt 3
4. Führen Sie die Leiter in das Crimpgehäuse ein:
Positive Polarität geht auf Pin 1 und negative
Polarität auf Pin 2.
Abb. 14: Schritt 4
5. Bringen Sie die wasserdichte Schraube
an und ziehen Sie sie mit 0,5 Nm fest.
Kabelverschraubung ebenfalls mit 10 Nm
anziehen.
Abb. 15: Schritt 5
