DENTIFIZIERUNG DER BEDIENELEMENTE

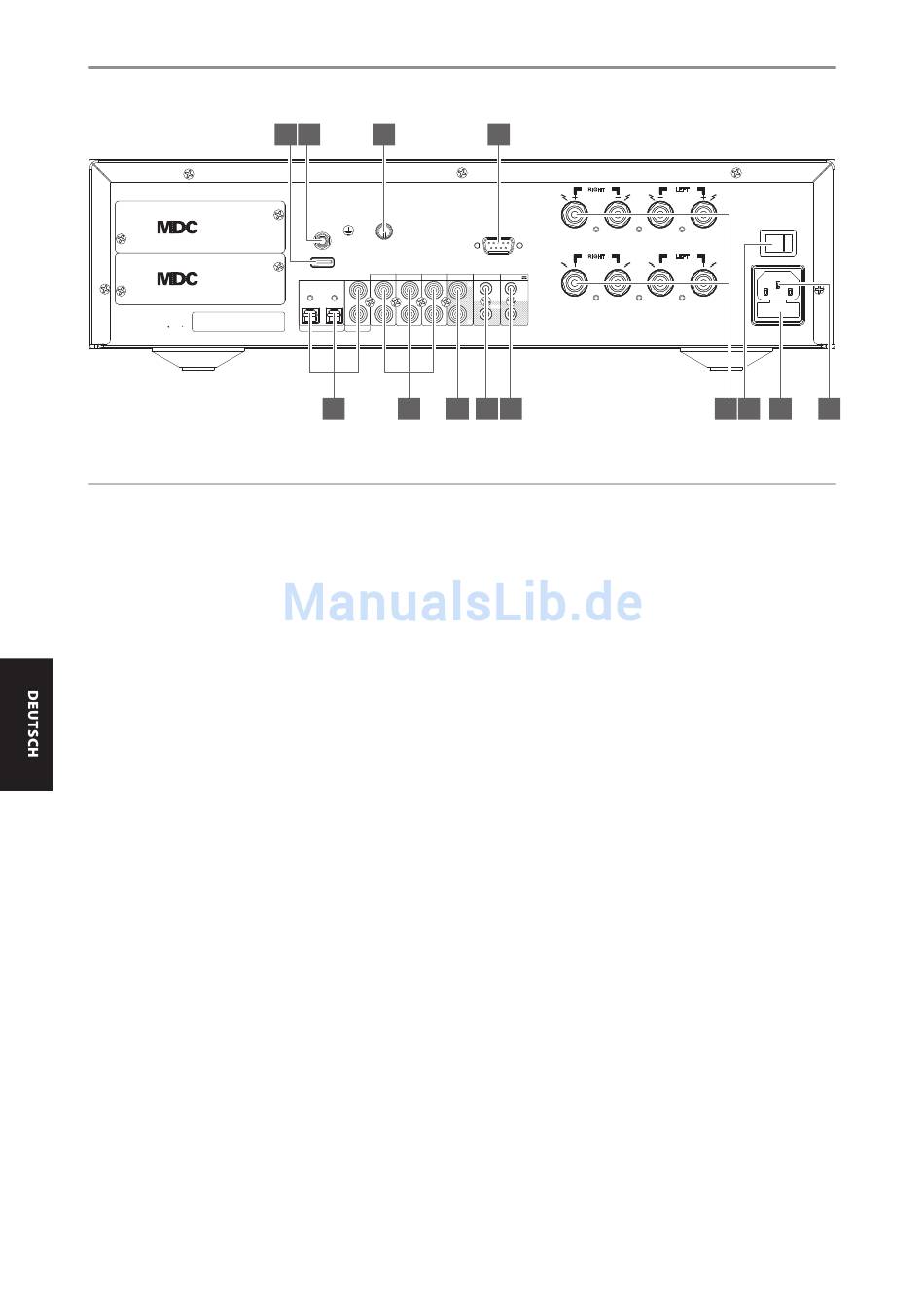

RÜCKSEITE
M o d u l a r
D e s i g n
C o n s t r u c t i o n
M o d u l a r
D e s i g n
C o n s t r u c t i o n
Serial No./N de serie
ACHTUNG!
Bitte nehmen Sie alle Anschlüsse an Ihrem C 388 erst dann vor, wenn die Einheit aus der Steckdose ausgesteckt ist. Bitte stellen Sie sicher, daß der C 388 vor
dem Herstellen von Verbindungen ausgeschaltet oder vom Netz getrennt ist.
1 COAX 1-2, OPT 1-2
•
Am entsprechenden optischen oder koaxialen digitalen Ausgang
von Quellen anschließen, wie z. B. CD- oder BD/DVD-Player, digitale
Kabelbox, digitaler Tuner und andere Komponenten.
2 PHONO IN, LINE 1-2 IN
PHONO: Eingang für ein MM-Tonabnehmersystem (Moving
Magnet). Verbinden Sie Ihren Plattenspieler über ein zweifaches,
gummiisoliertes Anschlußkabel mit diesem Eingang, wenn Sie ein MM-
Tonabnehmersystem verwenden.
LINE1, LINE 2: Eingang für Line-Level-Quellen, wie beipielsweise
CD-Player, Tuner oder andere kompatible Geräte. Verwenden Sie
einen doppelten RCA-zu-RCA-Anschluss, um den linken und rechten
Audioausgang (Audio Output) des Quellgeräts an diesen Eingang
anzuschließen.
3 PRE-OUT/SUBW
•
Diese Ausgangsanschlüsse haben eine doppelte Funktion. Sie
werden entweder als PRE-OUT- oder SUBWOOFER-Anschlüsse
verwendet.
•
Schalten Sie den C 388 und die verbundenen externen Geräte
immer aus, bevor Sie etwas an den PRE- OUT/SUBW-Buchsen
anschließen oder davon trennen.
PRE-OUT
•
The PRE OUT/SUBW sockets make it possible to use the C 388 as a
full range preamplifier to an external power amplifier.
•
Verwenden Sie ein Dual-RCA-Kabel, um PRE-OUT/SUBW mit dem
entsprechenden analogen Audioeingang kompatibler Geräte (z. B.
Verstärker, Receiver oder andere Geräte) zu verbinden.
•
PRE-OUT/SUBW wird von den Lautstärkeeinstellungen des
C 388 beeinflusst. Drehen Sie den Lautstärkeregler, um den
Ausgangspegel der PRE OUT/SUBW-Buchsen einzustellen.
SUBWOOFER
•
Verwenden Sie ein Dual-RCA-Kabel, um PRE OUT/SUBW am Low-
Level-Eingang eines aktiven Subwoofers anzuschließen.
•
Niederfrequenzinformationen bis zu 150 Hz werden an den
angeschlossenen Subwoofer über PRE OUT/SUBW gesendet.
6
10 11
12
BT
ANTENNA
GND
SERVICE
PHONO IN
LINE 1 IN
LINE 2 IN
PRE-OUT/SUBW
1
L
L
L
1
2
MM
2
R
R
R
OPTICAL IN
COAXIAL IN
1
2
13
RIGHT
SPEAKERS
RS232
SPEAKERS
RIGHT
IR
TRIGGER +12V
L
IN
IN
OUT
R
3
4
5
4 IR IN/IR OUT
•
Diese Minibuchsen akzeptieren und liefern elektrische
Fernbedienungssteuercodes, die auf Industriestandard-
Protokollen basieren und für die Anwendung von IR-Repeatern,
Mehrraumsystemen und verwandten Technologien geeignet sind.
•
Alle NAD-Geräte mit Infrarotein- und -ausgängen sind mit dem
C 388 voll kompatibel. Bei Fremdgeräten sollten Sie mit den
jeweiligen Produktspezialisten klären, ob die Geräte mit den
Infrarot-Funktionen des C 388 kompatibel sind.
IR IN
•
Zur Fernbedienung des C 388 wird dieser Eingang mit dem
Ausgang eines IR (Infrarot)-Repeaters (Xantech oder gleichwertig)
oder eines anderen Gerätes verbunden.
IR OUT
•
IR OUT an der IR IN-Buchse eines kompatiblen Geräts anschließen.
•
Das verlinkte kompatible Gerät steuern, indem seine eigene
Fernbedienung zum C 388 Infrarot-Receiver weitergeleitet wird.
5 TRIGGER +12V
+12V TRIGGER OUT
•
Der Ausgang +12-V-TRIGGER OUT wird zu Steuerung von externen
Geräten verwendet, die über einen +12-V-Triggereingang verfügen.
•
Schließen Sie diesen +12V TRIGGER OUT mithilfe eines
Monokabel mit 3,5-mm-Stecker an die entsprechende +12V DC-
Eingangsbuchse des anderen Geräts an.
•
Dieser Ausgang liefert 12V, wenn der C 388 eingeschaltet ist und 0V,
wenn das Gerät aus oder im Bereitschaftsmodus ist.
+12V TRIGGER IN
•
Wenn dieser Eingang von einer 12-V-DC-Versorgung ausgelöst
wird, kann der C 388 per Fernzugriff aus dem Standby-Modus von
kompatiblen Geräten wie Verstärker, Vorverstärker, Receiver usw.
eingeschaltet werden. Wenn die 12-V-DC-Versorgung unterbrochen
ist, kehrt der C 388 zum Standby-Modus zurück.
•
Verbinden Sie diesen +12 V-Trigger-Eingang mithilfe eines
Monokabels mit einem 3,5-mm-Stecker mit der entsprechenden
+12 V DC-Ausgangsbuchse am Fernkomponenten. Um diese
Funktion nutzen zu können,muss das steuernde Gerät mit einem
12-V-Triggerausgang ausgerüstet sein.
LEFT
A
POWER
ON
LEFT
B
100-120V/220-240V~50/60Hz
© NAD C388
6
7
8
9
