Draufsicht; Bedienelemente; Seitenansicht; Frontansicht - SOUNDMASTER PDB1600SW Bedienungsanleitung

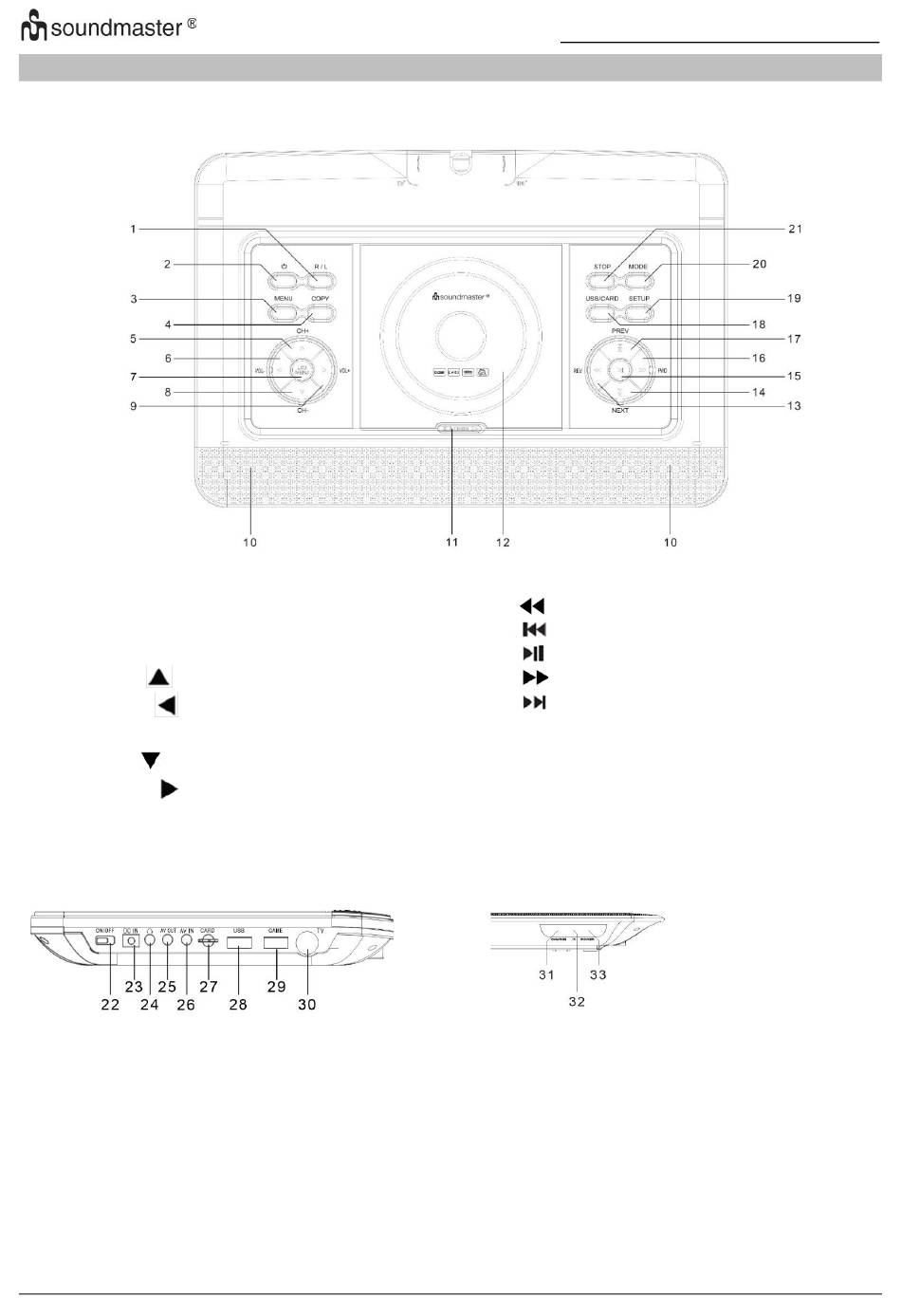

DRAUFSICHT

1 R / L Taste
2 STANDBY/ON Taste
3 MENU
COPY
4
5 CH+ / - Cursor auf
6
VOL- / - Cursor links
7
LCD MENU
8
CH- / - Cursor ab
9
VOL+ / - Cursor rechts
10 Lautsprecher
11 Entriegelung des DVD-Laufwerks

SEITENANSICHT

22 ON/OFF Schalter
23 DC IN Buchse
24 Kopfhörerbuchse
25 AV OUT
26 AV IN
27 SD CARD Einschub
28 USB Buchse
29 GAME Anschluß
30 Antennenbuchse

BEDIENELEMENTE

12
13
14
15
16
17
18
19
20
21

FRONTANSICHT

31
32
33
1
PDB1600 / Deutsche Bedienungsanleitung
DVD/CD-Laufwerk
- Suchlauf rückwärts
- Titelsprung zurück
- Play/Pause
- Suchlauf vorwärts
- Titelsprung vorwärts
USB/CARD Taste
SETUP Taste
MODE Taste
STOP Taste
Ladeanzeige
IR Sensor
Betriebsanzeige
