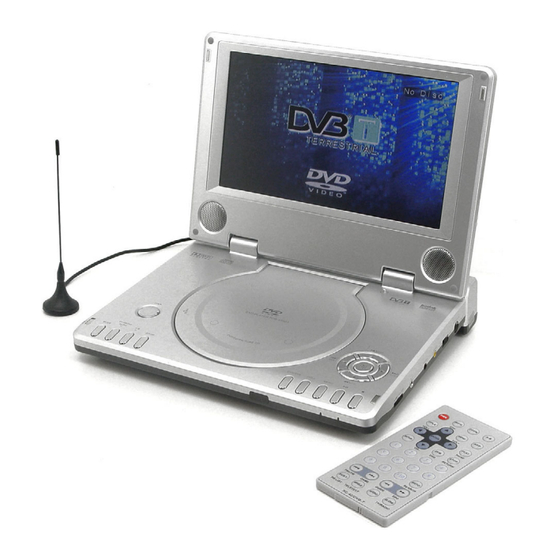

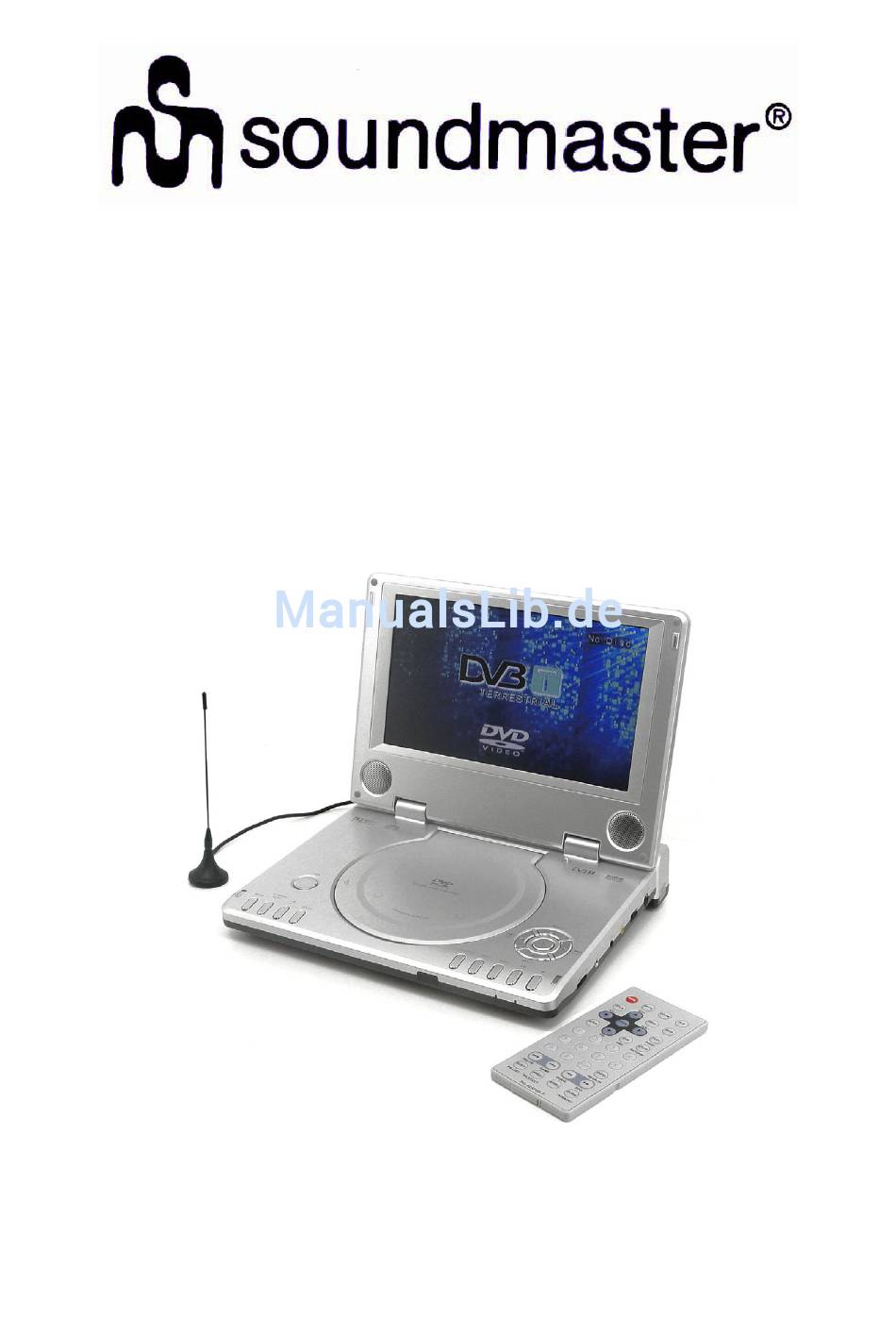

- Seite 1 Modell PDB-58501 Tragbarer DVD-Spieler mit DVB-T Fernsehtuner und 21,5cm / 8,5“ LCD-Bildschirm - 1 -...
-
Seite 2: Wichtiger Hinweis
EINFÜHRUNG Vielen Dank für Ihren Kauf und Vertrauen in unser Produkt. Dieser 8,5“/21,5cm DVD-Spieler mit DVB-T Fernsehtuner entspricht dem letzten aktuellen Stand der Technik. SICHERHEIT / UMWELT WICHTIGER HINWEIS !! Laut Gesetz ist es nicht gestattet für den Führer eines Kraftfahrzeuges jeglicher Art, dieses Gerät DVD oder TV während der Fahrt zu betreiben oder direkten Blickkontakt zu dem Gerät zu haben, wenn dieses durch eine andere Person im Fahrzeug... - Seite 3 Vor Inbetriebnahme sorgfälltig lesen ! Gerät niemals mit Feuchtigkeit in Verbindung bringen Gerät keiner direkten Sonnenbestrahlung oder anderen Hitzequellen aussetzten Gerät nur mit einem trockenen Staubtuch reinigen Gerät keinem Schmutz aussetzen Gerät nur bei Temperaturen von 10°- 40° und Luftfeuchtigkeit bis max. 70% betreiben Verwenden Sie ausschliesslich den beiliegenden Netzadapter Niemals den TFT-LCD Bildschirm mit den Fingern berühren...
- Seite 4 Ausstattungen Digital TV ( DVB-T) und Digital Radio Empfang Diese Gerät empfängt o.a. Signale, wenn diese im Betriebsbereich des Gerätes ausgestrahlt werden. 9-Bilder Kanal scan, 7-Tage EPG (Elektronische Programm Führer), Kanalsperre, Programmfavoriten, Teletext, Spiele. Kompatibilität DVD , Bild CD (JPEG), VCD, DVD+/-R/RW, CD-R/RW and MP3. AV Eingang Anschluss an externe Geräte mit Audio-/Videoeingang.
-
Seite 5: Frontseite Gerät
Frontseite Gerät - 5 -... - Seite 6 Frontseite Gerät LCD Bildschirm Lautsprecher ▲▼◄►Tasten für Menü bzw. Einstellungen. ▲/▼ Tasten auch für Schnellvor-/Rücklauf. ( / ) Suchlauf vorw./rückw. während Abspielen einer Disc. CH +/- Tasten für Kanalwahl im TV-Modus. ►/◄ Titelsprung vorw./rückw. ( / ) Sprung zum nächsten/vorherigen Kapitel oder Titel +/- Lautstärke TV Bestätigung der Eingabe Stop...
- Seite 7 Seiten-Panel Rechts 1. Volume Einstellung Lautstärke Kopfhörer / Lautsprecher 2. Kopfhörerbuchse 1 Anschluss für Kopfhörer. Bei Kopfhörerbetrieb schalten Lautsprecher ab ! 3. Audio Ein-/Ausgang Wenn AV IN / DVD Schalter (5) auf Pos. „AV/IN“ steht, ist diese Buchse auf Audio-Eingang geschaltet. Wenn Schalter (5) auf Pos. „DVD“ steht, ist diese Buchse auf Audio-Ausgang geschaltet.
- Seite 8 Seiten-Panel Linke Seite 1. DVB-T Buchse Anschluss für beiliegende DVB-T Antenne / DVB-T Antenne mit Verstärker (aktiv) 2. Kopfhörerbuchse 2 3. Betriebsschalter ON/OFF Gerät ein / aus - 8 -...
- Seite 9 Unterseite Batteriekontakt Verbindung beiliegender Akkupack mit Gerät - 9 -...
- Seite 10 Fernbedienung POWER Inbetriebnahme bzw. in Stand-by gehen (Betriebsschalter muss auf ON stehen) INFO DVD: Können diverse Informationen der DVD-Disc aufgerufen werden. DVB: Anzeige des aktuellen Kanals Nochmaliges Drücken: Ausgang TITLE Anzeige Titelmenü DVD ▲▼◄► Gleiche Funktionen wie Tasten Hauptgerät ENTER DVD: starten DVB-T: Programmliste ▲,▼...
- Seite 11 Fernbedienung 15. MENU DVD: Eingang in das Disc-Menü DVB-T: Eingang Set-up Menü 16. REP Wiederholung von Kapitel, Titel oder ganzer Disc 17. STOP 18. PLAY/PAUSE 19. +10 Taste drücken + Nr. Tasten 1-9 für Direktwahl Kanal 10 oder höher 20. GOTO/SEARCH DVD : Wahl Start-Zeit/-Titel/-Kapitel DVB-T: Menü...
-
Seite 12: Batterien Der Fernbedienung Einlegen
Batterien der Fernbedienung einlegen Einlegen der Batterie in Fernbedienung Reichweite der Fernbedienung ca. 5m und max. Winkel 60° Batterie je nach Gebrauch, doch spätestens nach 12 Monaten wechseln ! Achtung: Verbrauchte Batterien sind Sonderabfall und gehören nicht in den Hausmüll. Geben Sie diese an geeigneten Sammelstellen oder bei Ihrem Händler wieder ab. -
Seite 13: Anbringung Des Akkupacks Am Gerät
Akkupack Dem Gerät liegt ein Lithium Ion Akkupack bei. Akkuladezeit (Netzadapter am Gerät angeschlossen) ca. 5 Stunden. Mit voller Kapazität ca. 2.5-3.0 Stunden TV oder DVD/CD Betrieb ACHTUNG: Akku niemals länger als 8 Stunden laden Ladezustand am Gerät beachten (LED Anzeige 11) rot=lädt grün=voll Erstladung ca. -
Seite 14: Entfernen Des Akkupack Vom Gerät
Akkupack Entfernen des Akkupack vom Gerät Auch wenn das Gerät ausgeschaltet ist, zieht es doch ein wenig Strom aus dem Akku, daher sollte der Akku bei längerem Nichtgebrauch vom Gerät entfernt werden Betriebsschalter auf Pos. OFF stellen und wie folgt vorsichtig den Akku entfernen Abb.1 Abb.2 - 14 -... -
Seite 15: System Anschlüsse
System Anschlüsse Auto Adapter Beiliegenden Auto-Adapter am Gerät und Gegenstück an Ihren Zigarettenanzünder oder anderen geeigneten Autoanschluss anbringen ACHTUNG: Betriebsspannung Auto ist N I C H T geeignet zur Ladung des Akku Anschluss TV Im Handel geeignetes Kabel besorgen und wie abbgebildet anschliessen und Schalter AV IN/DVD auf Pos. -
Seite 16: Anschluss An Externen Verstärker
System Anschlüsse Anschluss an externen Verstärker Im Handel geeignetes Kabel besorgen und wie folgt anschliessen Anschluss an externes AV Signal Gerät (z.B. Videorekorder) - 16 -... -
Seite 17: Kopfhöreranschluss
System Anschlüsse Kopfhöreranschluss ( 2 Anschlüsse 1x linke/1x rechte Seite von Gerät) Anschluss der DVB-T Antenne - 17 -... -
Seite 18: Hinweise Zu Den Disks
Hinweise zu den Disks Kompatible Disc Formate Spielzeit/ DISC LOGO Durchmesser Seiten 1 3 3 m i n ( S S - S L ) 2 4 2 m i n ( S S - D L ) 12cm 2 6 6 m i n ( D S - S L ) 4 8 4 m i n ( D S - D L ) 41 min (SS-SL) 75 min (SS-DL) -
Seite 19: Disc Abspielen
Disc Abspielen Vorbereitung Akku einsetzen oder Netz- bzw. Autoadapter anschliessen Betriebsschalter auf Pos. ON Fach öffnen und Disc einlegen (bedruckte Seite nach oben) Fach schliessen und Gerät liest Disc ein DVD Disc DVD Menü erscheint und mit Tasten gewünschte Option anwählen. Mit ENTER oder Taste drücken Wiedergabe/Pause... -
Seite 20: Disc-Wiedergabe
Disc Wiedergabe Zoom Während der Wiedergabe drücken Sie mehrfach ZOOM zur Vergrößerung/ Verkleinerung des Bildes 2x - 3x - 4x - 1/2 - 1/3 - 1/4 - normal. Goto Während der DVD Wiedergabe drücken Sie GOTO und wählen mit ◄► und den Zifferntasten Kapitel, Track oder Zeitpunkt der Wiedergabe. -
Seite 21: Mp3-Wiedergabe
Disc Wiedergabe Wiederholung Mit mehrfachem Tastendruck auf REP wiederholen Sie einen oder alle Tracks und heben die Wiederholungsfunktion auf. A-B Wiederholung Drücken Sie A-B während der Wiedergabe zur Festlegung des Startpunktes (A) und erneut zur Festlegung des Endpunktes (B). Der Player wiederholt nun den Abschnitt zwischen den Punkten A und B. -
Seite 22: Picture Cd Wiedergabe
Disc Wiedergabe Picture CD Wiedergabe Laden Sie eine Picture CD, auf dem Bildschirm wird das Stammverzeichnis mit den Unterverzeichnissen angezeigt. ▲▼◄► wählen gewünschte Datei/Verzeichnis. Mit ENTER bestätigen Sie Ihre Auswahl. Mit ◄ gehen Sie ein Verzeichnis aufwärts oder eine Datei zurück. Wiedergabe/Pause Mit einfachem Tastendruck auf unterbrechen Sie die Wiedergabe. - Seite 23 Disc Wiedergabe Während der Wiedergabe drehen Sie das Bild mit horizontal: Während der Wiedergabe drehen Sie das Bild mit vertikal: Hinweis: Einige Discs unterstützen nicht alle Funktionen. - 23 -...
-
Seite 24: Dvb Systemeinstellungen
DVB Systemeinstellungen Hinweise zur Vorbereitung der DVB Einstellungen: Schließen Sie das Gerät am Netz an. Drücken Sie DVD/USB/DVB zum Aufrufen des DVB Modus. Mit SETUP rufen Sie das DVB Einstellungsmenü auf. Beim erstmaligen Aufrufen des DVB Modus wird folgendes Bild angezeigt: Hier wählen Sie mit No oder YES. - Seite 25 DVB Systemeinstellungen Kanalführung wählen Sie die Kanalführung. Mit ENTER rufen Sie das Element auf, auf dem Bildschirm erscheint folgendes Bild: Hier wählen Sie mit das gewünschte Element und rufen es mit ENTER auf. Mit SETUP kehren Sie ins vorherige Menü zurück. TV Kanäle: Aufrufen der TV Kanalliste.
-
Seite 26: Installation
DVB Systemeinstellungen Kindersicherung PIN-Code ändern: wählen Sie PIN-Code ändern. Mit ENTER rufen Sie das PIN-Code ändern Menü auf. Das werksseitige Passwort ist 0000. Kanalsperre: wählen Sie die Kanalsperre. Hinweis: Vor dem Aufrufen des Kanalsperremenüs müssen Sie das Passwort eingeben. Einstellen der Uhrzeit Zeitzone: wählen Sie Zeitzone, mit ENTER rufen Sie die Zeitzoneneinstellung auf, mit wählen Sie GMT -12 bis GMT +13. -
Seite 27: Standardeinstellungen
DVB Systemeinstellungen Manuelle Kanalsuche wählen Sie das Element, mit ENTER rufen Sie es auf, mit SETUP kehren Sie ins vorherige Menü zurück. Region: wählen Sie das Land. Suchtyp: wählen Sie den Suchtyp. Kanal Anfang: wählen Sie den Anfangskanal. Kanalsuche beginnen: Mit ENTER beginnen Sie die Kanalsuche. -
Seite 28: Dvd Systemeinstellungen
DVD Systemeinstellungen Folgen Sie nachstehenden Schritten zur Einstellung Ihres Systems: Drücken Sie DVD/USB/DVB zum Aufrufen des DVB Modus. Mit SETUP rufen Sie das Einstellungsmenü auf. wählen Sie das gewünschte Menü, hierzu gehören ALLGEMEINE EINSTELLUNGEN, AUDIO EINSTELLUNGEN, DIGITALEINSTELLUNGEN und SYSTEMEINSTELLUNGEN. Mit SETUP verlassen Sie die Einstellungen. ALLGEMEINE EINSTELLUNGEN markieren Sie das Element. - Seite 29 DVD Systemeinstellungen AUDIO EINSTELLUNGEN markieren Sie das Element. Mit ENTER rufen Sie die Einstellung auf. wählen Sie die korrekte Einstellung. Mit ENTER bestätigen Sie Ihre Auswahl. verwerfen Sie die Markierung im aktuellen Menü, sofern erste Element markiert ist. Mit schalten Sie zwischen den Menüs um.
- Seite 30 DVD Systemeinstellungen 1. TV SYSTEM Auswahl des TV Standards. 2. AUDIOSPRACHE Auswahl der Filmsprache, mehrere Sprachen stehen zur Auswahl. 3. UNTERTITELSPRACHE Auswahl der Untertitelsprache, mehrere Sprachen stehen zur Auswahl. 4. MENÜSPRACHE Auswahl der Menüsprache, mehrere Sprachen stehen zur Auswahl. 5. PASSWORT Umstellung des Passworts.
-
Seite 31: Störungserkennung
Störungserkennung Symptom Bitte überprüfen • Vergewissern Sie sich, dass der AV IN/DVD Umschalter auf der rechten Seite des Players auf DVD steht. • Vergewissern Sie sich, dass das Laufwerk geschlossen ist. • Vergewissern Sie sich, dass eine Disc geladen ist. •... -
Seite 32: Technische Daten
Technische Daten DVB Spezifikationen UHF: 428~862MHz Eingangsfrequenz VHF: 146~428MHz Eingangs Impendanz 75 Ω Signalstärke -75dBm (-85dBm~ -20dBm) Kanalbandbreite 7MHz/8MHz COFDM Spektrum 2K und 8K FFT Modi Modulationsmodi QPSK, 16QAM, 64QAM Guard Interval Modi 1/32,1/16,1/8,1/4 FEC Modi 1/2, 2/3, 3/4, 5/6, 7/8 Profile Level MPEG-2 MP@ML Ausgangspegel... - Seite 33 Technische Daten DVD Spezifikationen Pixel 480 x 234 Bildschirmgröße 21,5cm / 8,5 Zoll (16：9) Laser Wellenlänge 780/650nm Video System AUTO/PAL /NTSC Frequenz 20Hz～20kHz ±2,5dB Audio Signal ≥ 85dB Audio ≤ -70dB (1kHz) Kanaltrennung ≥ 70dB (1kHz) Dynamic Range ≥ 80dB (1kHz) Audio Ausgang 1,5V±...
