Temperaturregelung Mit Hcm 200 Und Etagenregler - Honeywell hometronic HCM 200 Bedienungsanleitung

Hometronic – eine Übersicht
Wichtiges zum Verständnis: Betriebsarten und Funktionen

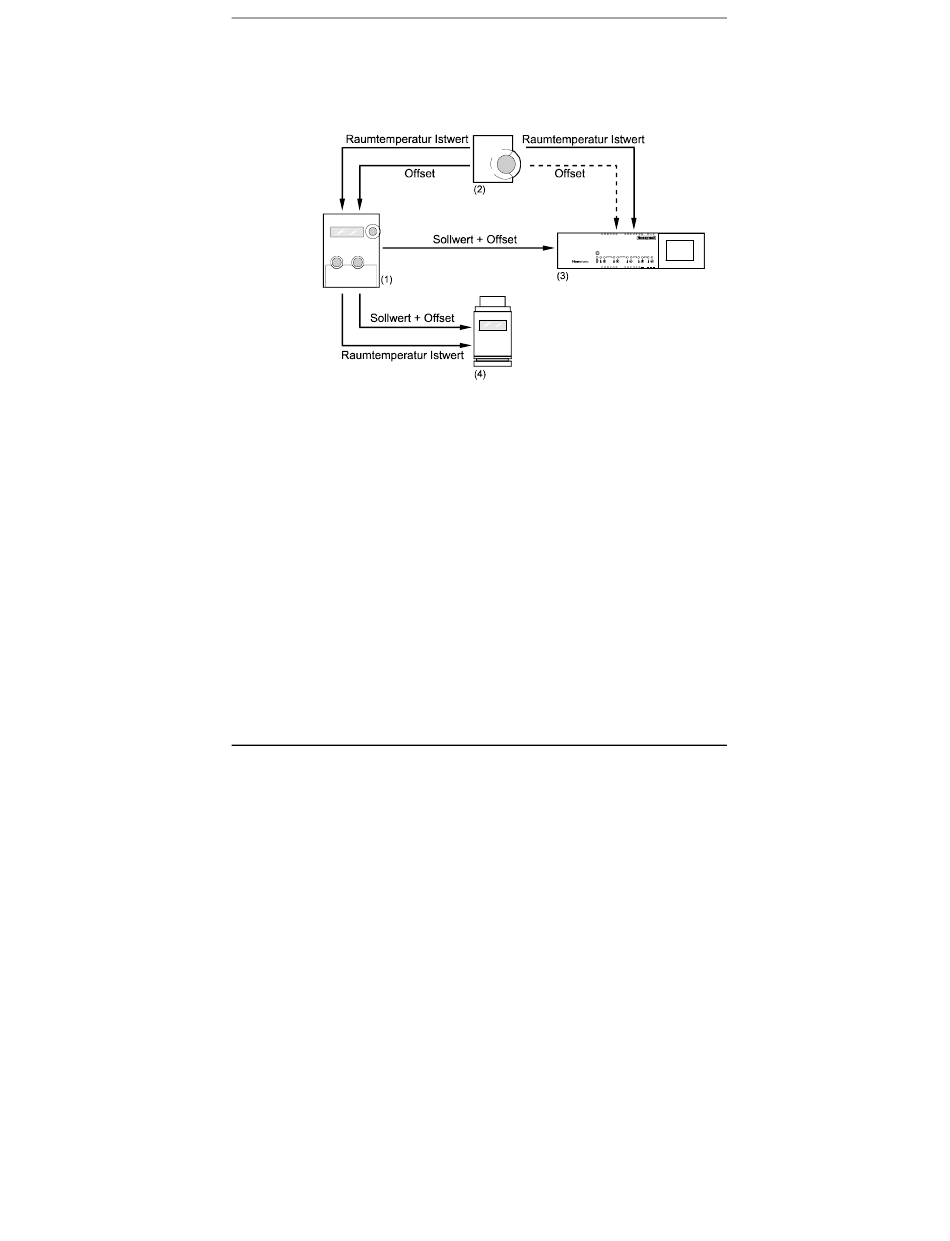

Temperaturregelung mit HCM 200 und Etagenregler

Ein Fernversteller HCW 22 ist dem HCM 200 sowie einem Eta-
genregler HCE für denselben Raum zugeordnet.
(1) Hometronic Manager HCM 200
(2) Fernversteller HCW 22
(3) Etagenregler HCE 60
(4) Heizkörperregler HR 50
Beispiel:
1. Im HCM 200 ist ein Sollwert von 20 °C festgelegt. Der Fern-
versteller misst eine aktuelle Temperatur von 18 °C. Außer-
dem ist am Stellrad des Fernverstellers ein Offset von +3 °C
eingestellt.
2. Der Fernversteller sendet die aktuelle Temperatur (18 °C)
und den Offset (+3 °C) an den Etagenregler und den HCM
200.
3. Der HCM 200 sendet...
• die aktuelle Temperatur (18 °C) und die Summe aus Soll-
wert und Offset (23 °C) an den Heizkörperregler,
• die Summe aus Sollwert und Offset (23 °C) an den Eta-
genregler.
16
