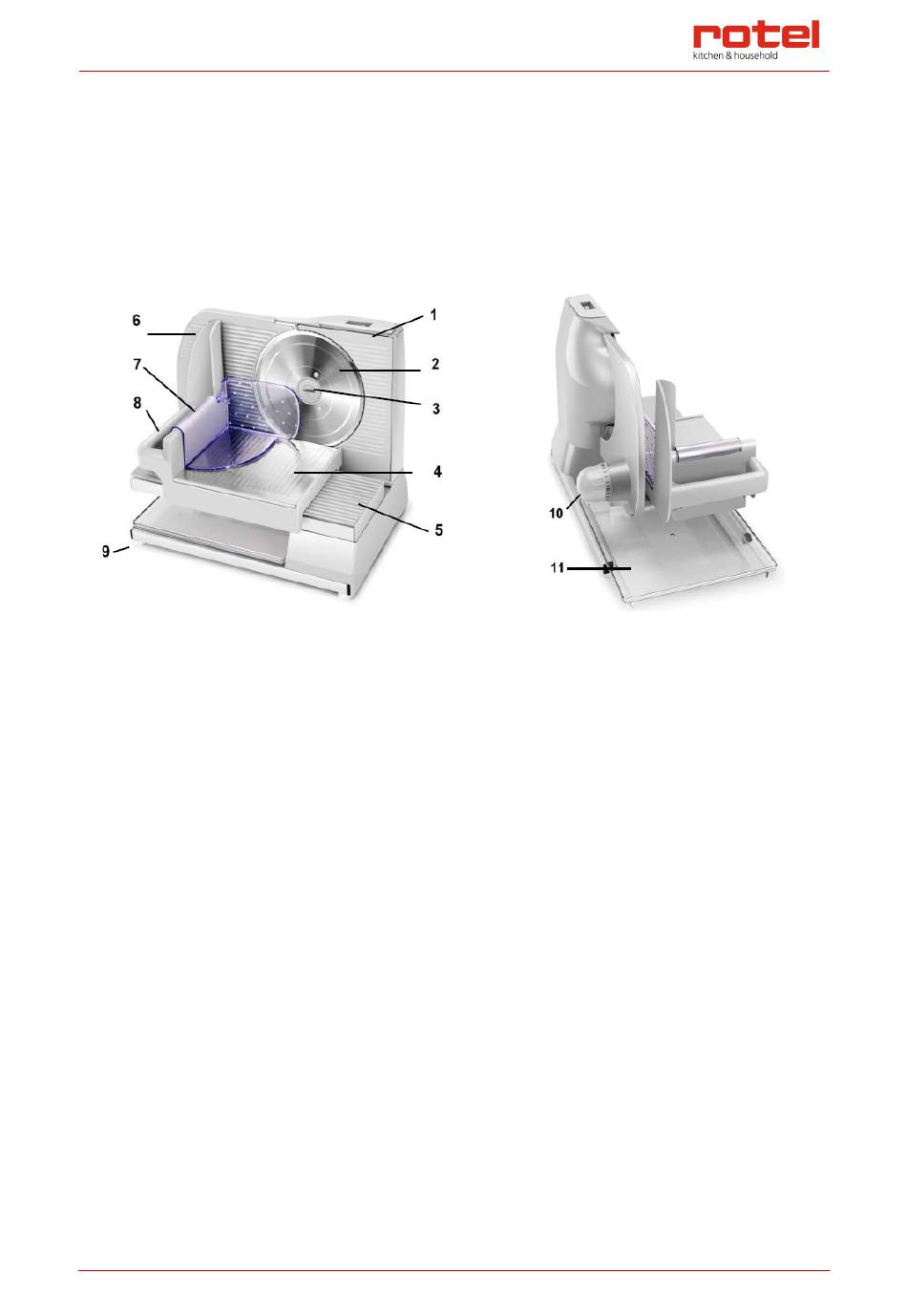

SCHEMATISCHE DARSTELLUNG

• Vue d'ensemble
Diagramma della struttura
•
Structure diagram
•
Deutsch
1. Sicherheitsschalter
2. Tellermesser
3. Messerverschluss
4. Schlittenabdeckung
5. Führungsschiene
6. Segel
7. Restehalter/Schieber
8. Schlitten
9. Standfuss mit
Saugnapf
10. Schnittstärke-Ein-
stellknopf
11. Schneidgut-Auffang-
schale
Gebrauchsanweisung ○ Mode d'emploi ○ Istruzioni per l'uso ○ Instruction for use
Français
1. Interrupteur
2. Lame
3. Vis de fixation de la
lame
4. Couvercle de
chariot
5. Rainure de guidage
6. Cache
7. Support pour
aliment
8. Chariot
(plate-forme)
9. Pieds avec ventouse 9. Piedi con ventosa
10. Bouton d'épaisseur
de coupe
11. Bac de récupération
2
Italiano
1. Interruttore
2. Lama
3. Vite di fissaggio
della lama
4. Copertura del
carrello
5. Base del carrello
6. Gruppo aletta
7. Pressino per
alimenti
8. Carrello
(piattaforma)
10. Regolatore dello
spessore
11. Vassoio
English
1. Switch
2. Blade
3. Blade fixing screw
4. Carriage cover
5. Guide slot
6. Sail assembly
7. Food presser
8. Carriage (platform)
9. Feet with suction
cup
10. Slice thickness knob
11. Collection tray
