5. MECHANICKÁ MONTÁŽ
Tímto zahájíte mechanickou montáž pohonu brány.

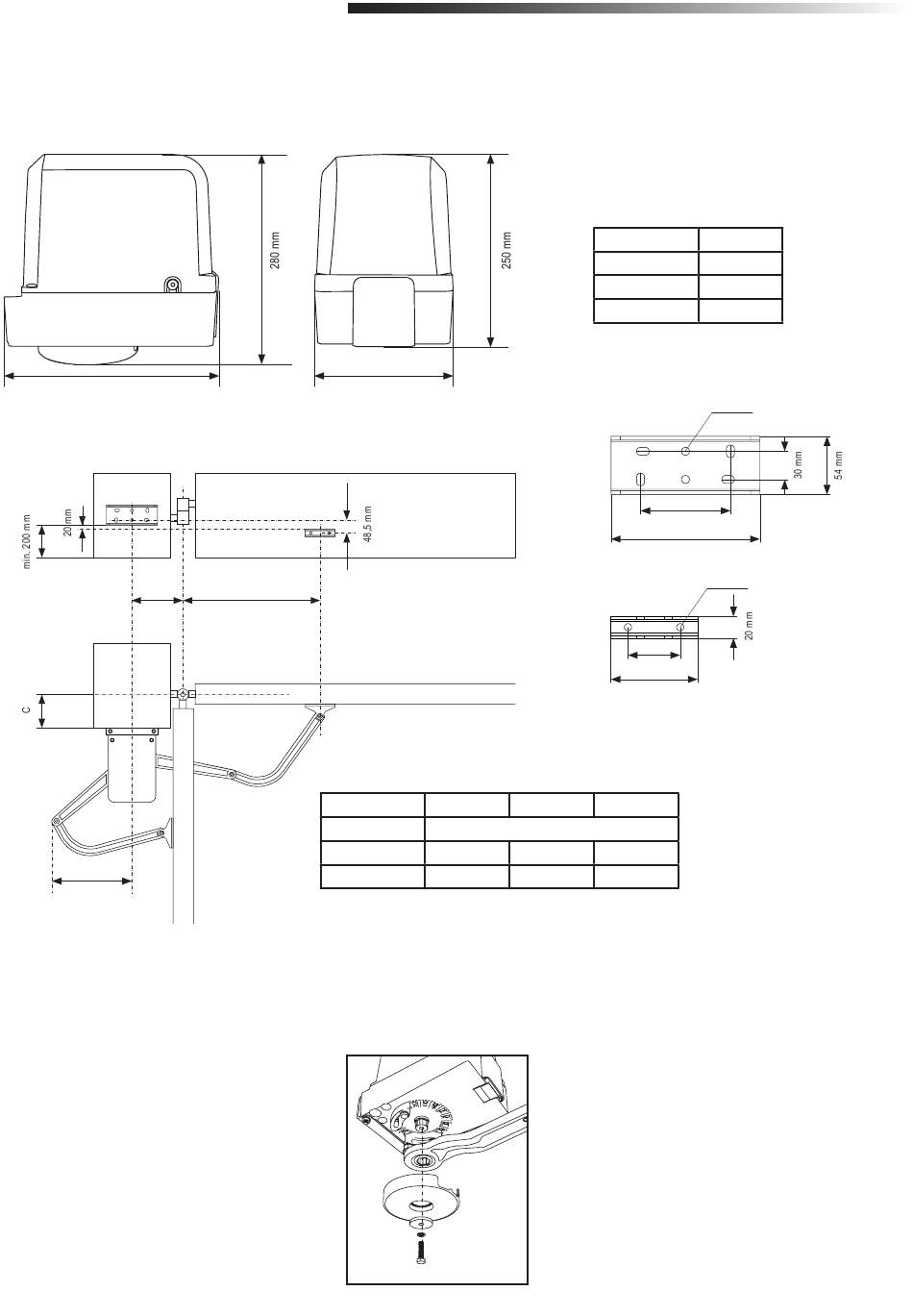

5.1 Rozměry vrat a pohonu
CHAA250EVC
265 mm
Příklad instalace
A
min. 420 mm
5.2 Určení polohy konzoly sloupku
1. Určete rozměry A, B a C na základě úhlu otevření uvedeného v tabulce 1 a potvrďte polohu, na kterou bude konzola sloupku namontována.
POZNÁMKA: Všechny body, které mohou způsobit rozdrcení, musí být zajištěny proti zachycení podle EN 12453, EN 60335-2-103.
Upevnění ramene pohonu
1. Připevněte rameno motoru ke středu otvírače ze
spodní strany.
2. Uzávěry zajistěte šroubem a podložkou.
175 mm
B
max. 120°
Tabulka 1
Úhel otevření
90°
120°
A B
mm
150–300 390–540
300–350 300–350
Obrázek 1
13 mm
5
CHAA250EVC
1.5 m 200 kg
2.0 m 150 kg
2.5 m 100 kg
Ø 8,5 mm
96 mm
159 mm
Ø 8,5 mm
60 mm
100 mm
C
0–300
0–25
