5. INSTALLATION MÉCANIQUE
Vous voici arrivé à l'installation mécanique de l'automatisme de portail.

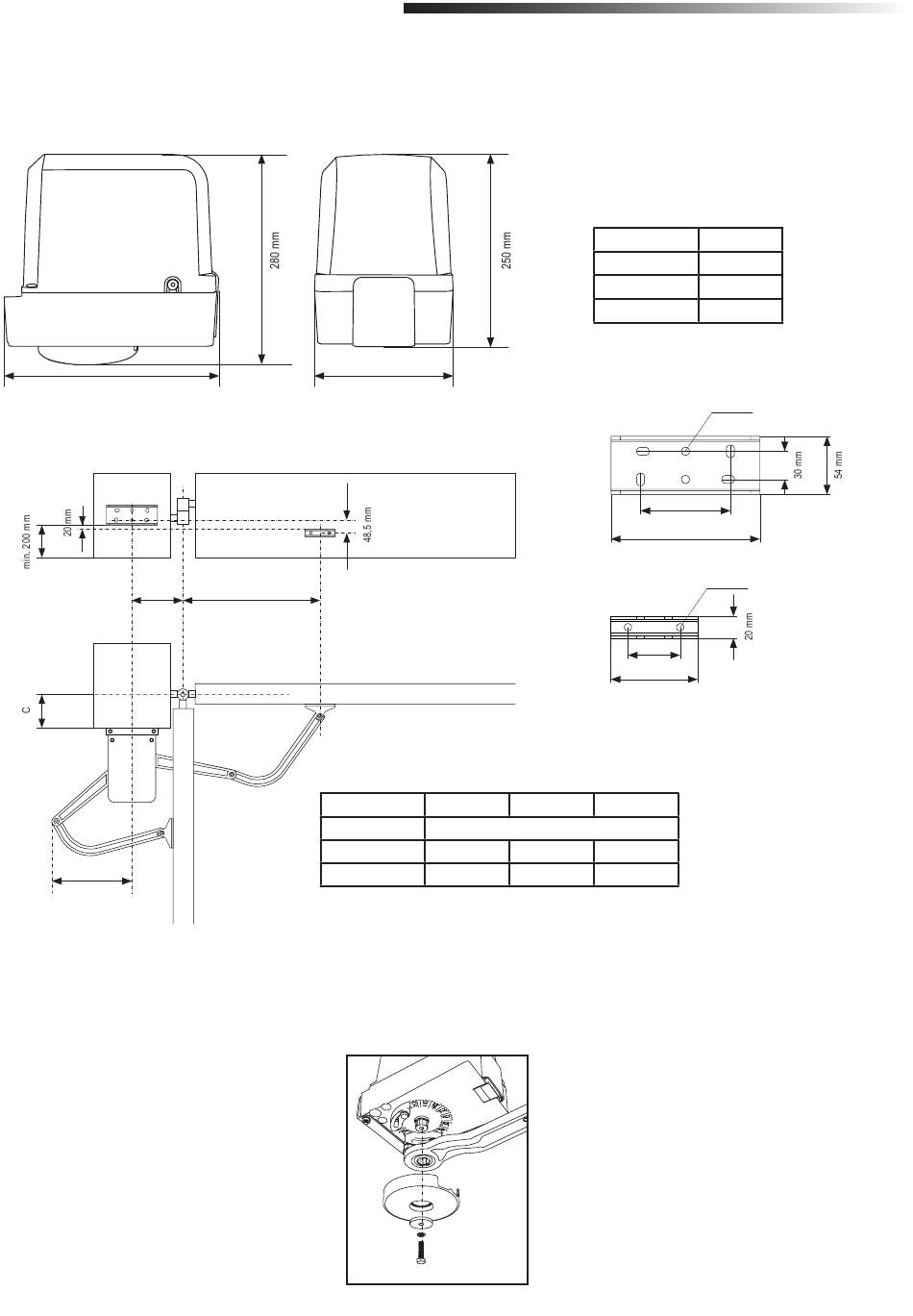

5.1 Dimensions du portail et de l'automatisme

CHAA250EVC
265 mm
Installation type
A
min. 420 mm
5.2 Déterminer la position du support de poteau
1. Déterminez les dimensions A, B et C sur la base de l'angle d'ouverture indiqué dans le tableau 1 pour confirmer la position d'installation du support de poteau.
REMARQUE : tous les points d'écrasement doivent être sécurisés par une protection anticoincement conformément à UE : EN 12453, EN 60335-2-103 ; GB (UK, NI) : BS EN 12453, BS EN 60335-2-103.
Montage du bras de l'automatisme
1. Fixez le bras du moteur au centre du dispositif d'ouverture par
le dessous.
2. Sécurisez les bouchons avec la vis et la rondelle.
175 mm
B
max. 120°
Tableau 1
Angle d'ouverture
90°
120°
A B
mm
150-300 390-540
300-350 300-350
Image 1
13 mm
5
CHAA250EVC
1.5 m 200 kg
2.0 m 150 kg
2.5 m 100 kg
Ø 8,5 mm
96 mm
159 mm
Ø 8,5 mm
60 mm
100 mm
C
0-300
0-25
