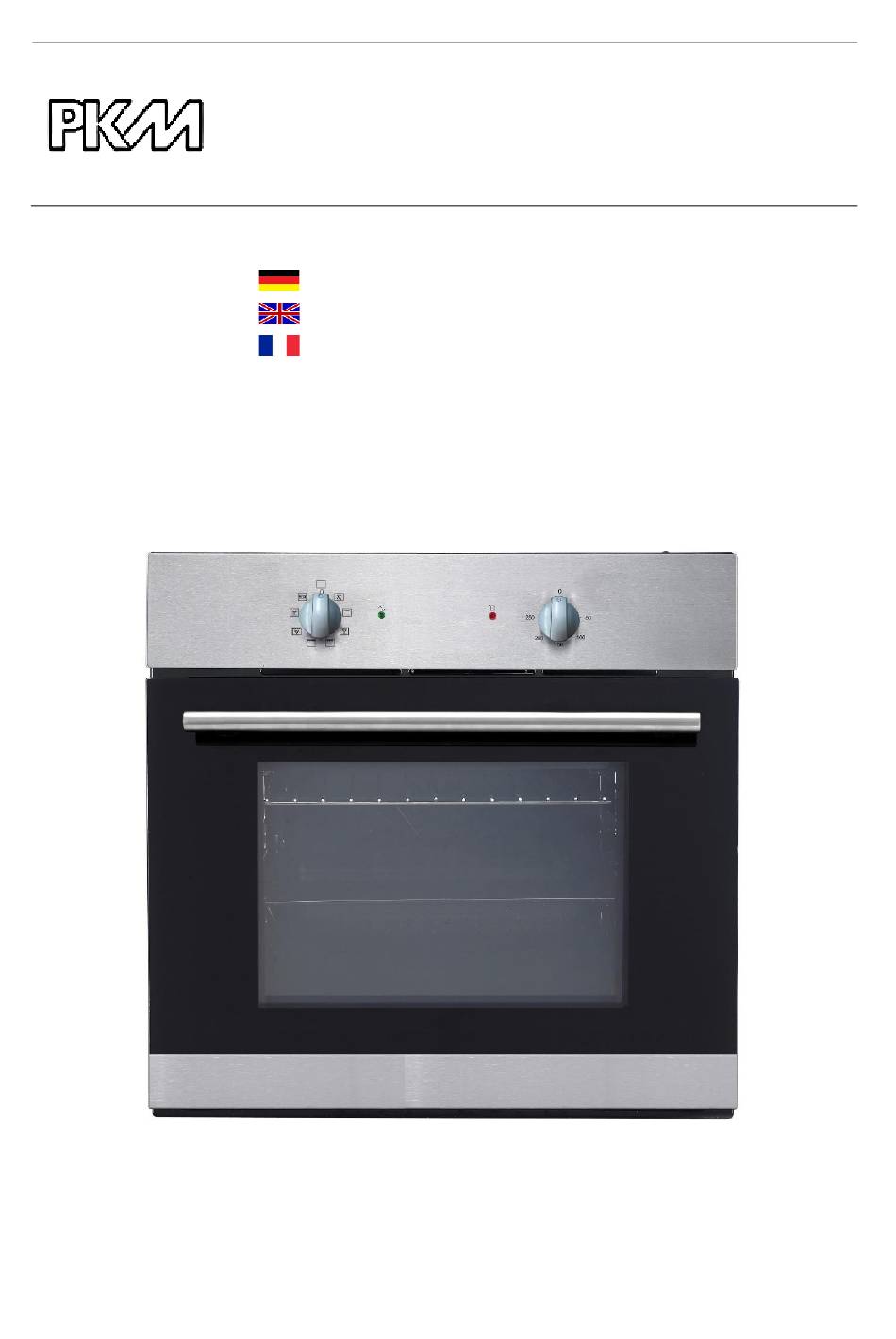

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Mode d'emploi Einbau-Backofen Built-In Oven Four encastré F7-2S Deutsch Seite English Page Français Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Sicherheitshinweise
EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. - Seite 4 Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung...
- Seite 5 4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben.
- Seite 6 14. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR. 15. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR! 16. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
-
Seite 7: Benutzen Sie Das Gerät Nicht, Bevor Alle Dazugehörigen Teile Sich
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen. 3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden. 4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen. -
Seite 8: Einbau Des Backofens
2.2 Einbau des Backofens GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/- in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. -
Seite 9: Elektrischer Anschluss
Ventilationsöffnungen Nach Beendigung des Kochens/Backens weist die Backröhre eine Temperatur von über 70 C auf. Die Ventilationsöffnungen arbeiten noch für 15 Minuten nach dem Abschalten des Geräts. Ventilationsöffnungen 2.3 Elektrischer Anschluss Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in) Das Gerät wurde zum Anschluss an eine 230V-50Hz Stromversorgung entwickelt. Die Gesamtleistungsaufnahme beträgt 2300W. -
Seite 10: Bedienung
Nach der Installation und dem Anschluss muss das Netzanschlusskabel so verlegt sein, dass es an keiner Stelle einen Hochtemperaturbereich berühren kann. 3. Bedienung 3.1 Bedienfeld 1. Drehen Sie zum Einstellen einer Funktion den Schalter zum gewünschten Symbol. 2. Drehen Sie zum Einstellen einer Temperatur den Schalter zum gewünschten Wert. -
Seite 11: Ofenfunktionen
3.2 Ofenfunktionen Symbol Funktion Auftauen. Die Zirkulation von Luft bei Raumtemperatur ermöglicht ein schnelleres Auftauen Ihres Gefrierguts ohne Hitzezufuhr. Unterhitze mit Umluft gibt die Backhitze an die Unterseite des Lebensmittels ab, ohne es zu bräunen. Ideal für Speisen, die langsam zubereitet werden wie Kasserollen, Eintöpfe, Backwaren und Pizza, wenn ein knuspriger Pizzaboden gewünscht wird. -
Seite 12: Tipps Zum Backen Und Braten
3.3 Tipps zum Backen und Braten ❖ Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde. ❖ Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es besser, schwarze Bleche zu verwenden, welche die Hitze besser leiten und die Backzeit verkürzen. -
Seite 13: Reinigung Und Pflege
4. Reinigung und Pflege WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung. Ofen ➢ Reinigen Sie den Ofen nach jeder Benutzung. ➢ Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein. ➢... -
Seite 14: Entnahme Der Seitenführungen
4.2 Entnahme der Seitenführungen 1. Lösen Sie die Schrauben der Seitenführungen. 2. Drehen Sie die Seitenführung vertikal, um sie von der Seitenwand des Ofens zu lösen. 3. Nehmen Sie die Seitenführung aus dem Loch der Seitenwandbei einem Winkel von ca. 45 zwischen der Seitenführung und der Seitenwand. -
Seite 15: Problembehandlung
Wenn die Tür versehentlich herunterfällt oder sich die Scharniere plötzlich schließen, drücken Sie Ihre Hand nicht in die Scharniere. Rufen Sie Ihren Kundendienst an. Entfernen der inneren Glasscheibe 1. Lösen Sie die Schrauben der Halterungsleiste die sich oben an der Tür befindet. -
Seite 16: Technische Daten
Sicherung im Sicherungskasten der Hausstromversorgung. Innenbeleuchtung funktioniert nicht. ➢ Das Leuchtmittel ist locker oder ➢ Das Leuchtmittel festdrehen oder beschädigt. ersetzen. 5. Technische Daten Lieferant Modell F7-2S Energieeffizienzindex (IEE Backröhre) 95,2 Anzahl Backröhren Wärmequelle je Backröhre Elektrischer Strom Geräteart Einbaubackofen Bedienpanel Edelstahlblende... -
Seite 17: Entsorgung
6. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 18: Garantiebedingungen
7. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Seite 19 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
-
Seite 20: Safety Instructions
EU - Declaration of Conformity The products, which are described in this instruction manual, comply with the harmonized regulations. The relevant documents can be requested from the final retailer by the competent authorities. The figures in this instruction manual may differ in some details from the current design of your appliance. - Seite 21 The appliance is intended for private use only. The appliance is intended for cooking in a private household only. The appliance is intended for indoor-use only. The appliance is not intended to be operated for commercial purposes, during camping and in public transport. Operate the appliance in accordance with its intended use only.
- Seite 22 5. Do not use adapters, multiple sockets and extension cords for connecting the appliance to the mains. 6. Do not carry out any modifications to your appliance. 7. The room the appliance is installed in must be dry and well-ventilated. When the appliance is installed, an easy access to all control elements is required.
-
Seite 23: Installation
8. This appliance complies with the current European safety legislation. We do wish to emphasize that this compliance does not negate the fact that the surfaces of the appliance will become hot while operating and will retain and emit heat even if it has stopped operating. NOTICE 1. -
Seite 24: Installation Of The Oven
2.2 Installation of the oven DANGER! The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your electricity supplier. All electrical work must be carried out by a qualified professional. Do not modify the energy supply. -
Seite 25: Ventilation Openings
Fig. 1 Ventilation openings The temperature of the oven is higher than 70 C after cooking. The ventilation opening will keep working for 15 minutes when you have stopped cooking. Ventilation openings 2.3 Electrical connection Instructions for the installer (qualified professional) The appliance is designed to be connected to a 230V-50Hz electricity supply. -
Seite 26: Operation
The cable must be placed in such a way that it cannot touch a high temperature area at any point after installation and connection. 3. Operation 3.1 Control panel 1. Turn the knob to the desired symbol to select the function. 2. -
Seite 27: Functions Of The Oven
3.2 Functions of the oven Symbol Function Defrost. The circulation of air at room temperature allows frozen food to defrost without adding any heat. Bottom heat heats the base of your dish without browning it. Suitable for long-cooking dishes as casserole-dishes, stews, pastries and pizza with a crispy base. -
Seite 28: Energy Saving
❖ Before you take a cake out of the oven, check that it is ready using a wooden stick (when the cake is ready the stick should come out dry and clean after having been inserted in the cake). ❖ When switching off the oven leave the cake inside for about 5 minutes. ❖... -
Seite 29: Replacing Of The Illuminant
➢ If you use a special oven-detergent, check that the detergent is suitable for your appliance ( instructions on the packaging of the detergent). ➢ Any damage that is caused to the appliance by a cleaning product will not be fixed free of charge, even if the guarantee period of the appliance is still valid. -
Seite 30: Removing Of The Oven Door
4.3 Removing of the oven door 1. Fully open the door. 2. Fold up the right and left side of locking rod (Picture A). 3. Close the door until reach to stop step, hold on both left and right sides of the door, then reclose the door, upward and downward and pull out the door. -
Seite 31: Trouble Shooting
Reinstalling of the oven door 1. Unscrew and unfasten the bracket latch that is in the corner at the top of the door. 2. Next take out the glass from the second blocking mechanism and remove. 3. After cleaning, insert and block the glass panel, and screw in the blocking mechanism (picture C). -
Seite 32: Technical Data
5. Technical data Supplier's name Model F7-2S Energy efficiency index(IEE cavity) 95.2 Number of cavities Heat source per cavity Electricity Type Built-In Oven Control panel Stainless steel cover Energy efficiency class Energy consumption (conventional) 0.74 KW/h Energy consumption (with fan) 0.78 KW/h... -
Seite 33: Waste Management
6. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3. -
Seite 34: Guarantee Conditions
7. Guarantee conditions for large electric appliances, PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication. - Seite 35 Cher client ! Nous tenons à vous remercier pour l'achat d'un produit de notre vaste gamme d'appareils électroménagers. Veuillez lire le mode d'emploi en entier avant d'utiliser l'appareil pour la première fois. Conservez le présent mode d’emploi dans un lieu sûr pour référence ultérieure. Si vous transmettez l'appareil à un tiers, remettez-lui aussi ce mode d'emploi.
-
Seite 36: Consignes De Sécurité
UE – Déclaration de Conformité Les Déclarations de Conformité de l’UE des produits décrits dans le présent mode d’emploi sont disponibles. Les documents pertinents peuvent être demandés auprès du détaillant par les autorités compétentes. Les chiffres figurant dans le présent mode d’emploi peuvent différer dans certains détails de la conception actuelle de votre appareil. - Seite 37 Conservez le présent mode d’emploi dans un lieu sûr afin que vous puissiez le consulter à chaque fois que cela est nécessaire. Suivez attentivement les consignes afin d’éviter toute blessure ou tout endommagement de l’appareil. Veuillez vérifier la périphérie technique de l’appareil ! Est-ce que tous les fils et les connexions avec l’appareil fonctionnent bien ? Ou sont-ils usés par le temps et ne correspondent pas aux exigences techniques de l’appareil ? Un contrôle des connexions existantes et récemment créé...
- Seite 38 5. Lorsque le cordon d'alimentation est endommagé, il doit être remplacé uniquement par le fabricant ou un service après-vente autorisé ou un professionnel qualifié. ATTENTION ! 1. Débranchez l'appareil du réseau électrique avant le nettoyage et l'entretien. 2. L'appareil doit toujours être mis à la terre et protégé conformément aux exigences de votre fournisseur d'énergie local.
- Seite 39 17. N’utilisez jamais un nettoyeur à vapeur pour nettoyer l'appareil. La vapeur causera de graves dégâts aux composants électriques de l'appareil. Risque de choc électrique ! 18. Les parties accessibles du four deviennent chaudes pendant le fonctionnement, donc ne laissez pas les enfants s’approcher de l'appareil lorsqu’il fonctionne. Toucher l'appareil pendant son fonctionnement peut causer des brûlures graves.
-
Seite 40: Installation
6. Ne vous mettez pas sur la base, les tiroirs, les portes, etc. de l'appareil ni ne vous penchez dessus. 7. Les sorties d'air de l'appareil ou de sa structure encastrée (si l'appareil est apte à être encastré) doivent être complètement ouvertes, débloquées et libres de tout type de saleté. - Seite 41 2. Ouvrez la porte et retirez les capuchons en caoutchouc des deux vis sur les côtés du cadre du four. 3. Fixez le four sur l'armoire de cuisine avec les deux vis qui correspondent aux trous prévus dans le cadre du four. 4.
-
Seite 42: Connexion Électrique
ouvertures de ventilation 2.3 Connexion électrique Les instructions pour l’installateur (professionnel qualifié) L'appareil est conçu pour être connecté à une alimentation en électricité de 230V- 50Hz. La puissance totale absorbée est de 2300W. Le câble utilisé pour la connexion doit avoir une coupe transversale de 1,5 mm . -
Seite 43: Fonctionnement
3. Fonctionnement 3.1 Panneau de commande Réglage des fonctions Réglage de la température 1. Tournez le bouton vers le symbole souhaité pour sélectionner la fonction. 2. Tournez le bouton à la valeur souhaitée pour sélectionner la température. 3. L'appareil se met en marche dès que vous avez défini la fonction et la température. -
Seite 44: Conseils Pratiques
La fonction de chaleur par le bas et par le haut et le ventilateur permet simultanément un partage égal de la chaleur et peut économiser de 30 à 40 % d'énergie. Vos mets sont dorés légèrement de l'extérieur et restent juteux à l'intérieur. Cette fonction convient à la cuisson de gros morceaux de viande à... -
Seite 45: Les Économies D'énergie
❖ Avant de prendre un gâteau du four, vérifiez à ce qu'il soit prêt à l'aide d'un bâton de bois (lorsque le gâteau est prêt, le bâton doit sortir sec et propre après avoir été inséré dans le gâteau). ❖ Lorsque vous arrêtez le four, laissez le gâteau à l'intérieur pendant environ 5 minutes. -
Seite 46: Changement De L'ampoule
➢ Nettoyez à l’intérieur avec de l’eau chaude et un peu de produit de lavage liquide. Utilisez une éponge ou un chiffon doux. N’utilisez jamais de détergents abrasifs ou agressifs. ➢ Séchez après le nettoyage. ➢ Nettoyez l’extérieur du four avec de l’eau chaude savonneuse. Utilisez une éponge ou un chiffon doux. -
Seite 47: Démontage Des Guides
4.2 Démontage des guides 1. Dévissez les vis des guides. 2. Tournez le guide verticalement pour faire sortir le panneau latéral. 3. Prenez le guide hors du trou du panneau latéral, en utilisant un angle d’environ entre le guide et le panneau latéral. 4.3 Démontage de la porte du four Ouvrez complètement la porte. -
Seite 48: Instructions De Dépannage
Réinstallation de la porte du four Suivez l‘ordre inverse du démontage de la porte. Lorsque vous installez la porte du four, assurez-vous que les deux charnières s‘insèrent directement dans l‘ouverture. Les deux côtés de la feuillure de la charnière doivent être fixés sur le trou de montage de la charnière sur la porte. -
Seite 49: Données Techniques
électrique de votre domicile. La lumière intérieure ne fonctionne pas. ➢ L’ampoule est desserrée ou ➢ Serrez ou remplacez l’ampoule. endommagée. 5. Données techniques Modèle F7-2S Indice d’efficacité énergétique (cavité IEE) 95.2 Nombre des cavités Source de chaleur par cavité Électricité Type Four encastré... -
Seite 50: Gestion De Déchets
6. Gestion de déchets 1. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de la portée des enfants. RISQUE D’ÉTOUFFEMENT ! 2. Les anciens appareils et les appareils non-utilisés doivent être envoyés pour être éliminés dans un centre responsable de recyclage. -
Seite 51: Technologie Für Den Haushalt
Veuillez contacter le magasin où vous avez acheté l’appareil Änderungen vorbehalten Subject to alterations Sous réserve de modification Stand Updated Mis à jour 02.12.2021 12/02/2021 02/12/2021 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
