8
|
Instandhaltung und Wartung

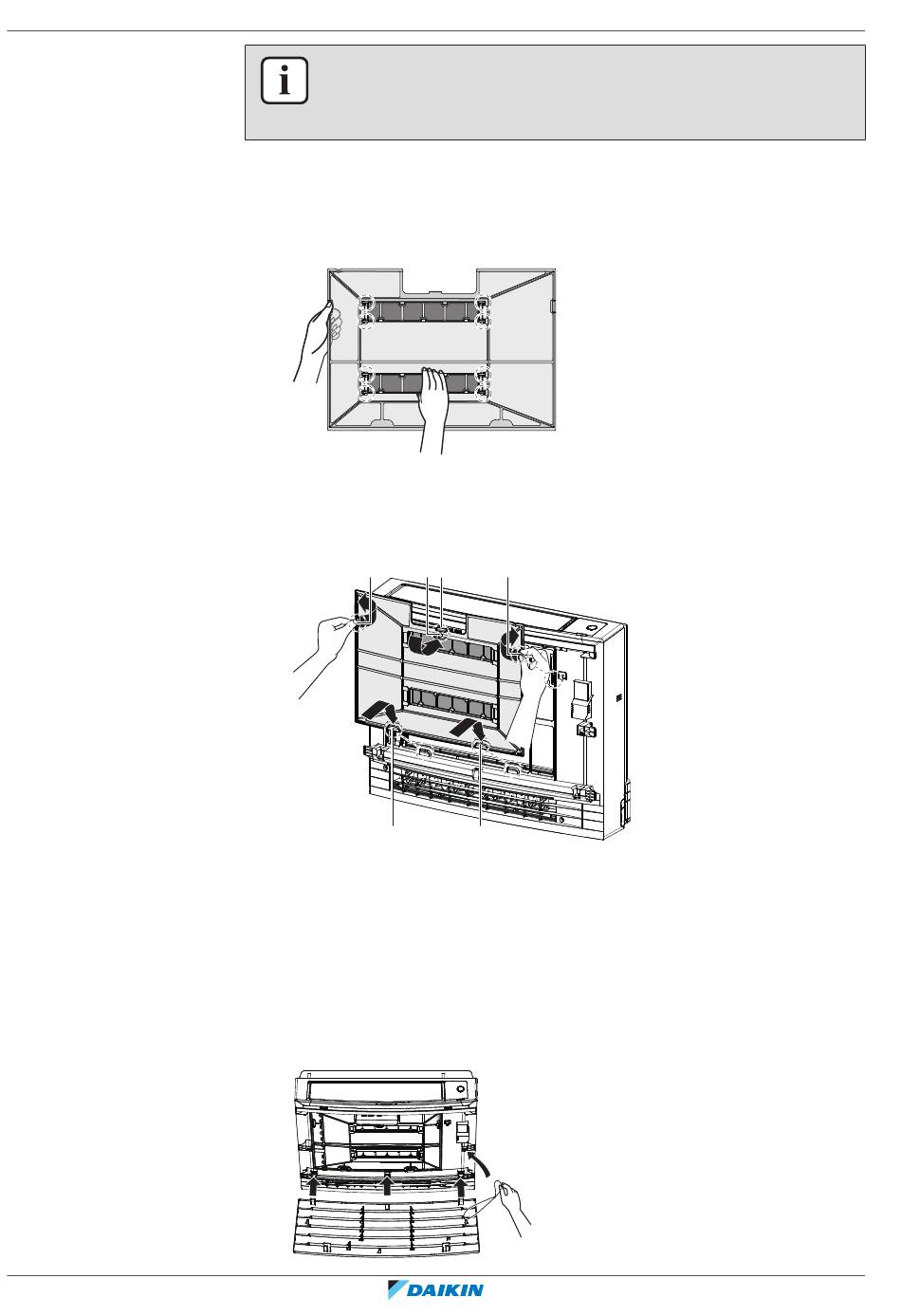

8.9 Die Filter wieder einsetzen
8.10 Die Frontblende wieder anbringen
Referenz für Benutzer
54
INFORMATION
▪
Den Filterrahmen NICHT wegwerfen; benutzen Sie ihn wieder.
▪
Den alten Filter als nicht brennbaren Müll entsorgen.
1 Beide Titan-Apatit-Desodorier-Filter an die Greifer (jeweils 4) einhaken.
2 De Filterlaschen in die Greifer unten (d) einführen. Den Luftfilter am
Filterknopf (b) halten und die Luftfilterlasche beim Greifer (c) oben einsetzen.
Auf beiden Seiten von den Greifern (a) die Luftfilter-Laschen einsetzen. Darauf
achten, dass an allen Positionen der Luftfilter sicher befestigt ist.
a
d
a Laschen für Greifer an der Seite
b Filterknopf
c Lasche für die Greifer oben
d Laschen für Greifer unten
1 Die Frontblende in die Nuten der Einheit einsetzen (3 Stellen) und die Kette
anbringen.
c
b
a
d
CVXM-A+FVXM-A
Split-System-Klimageräte
4P625990-1B – 2021.10
