Rückansicht des Servers
Dieser Abschnitt enthält Informationen zu den Positionen der Anschlüsse und Komponenten an der
Rückseite des Servers.
In der folgenden Abbildung ist die Rückseite des Servers dargestellt.

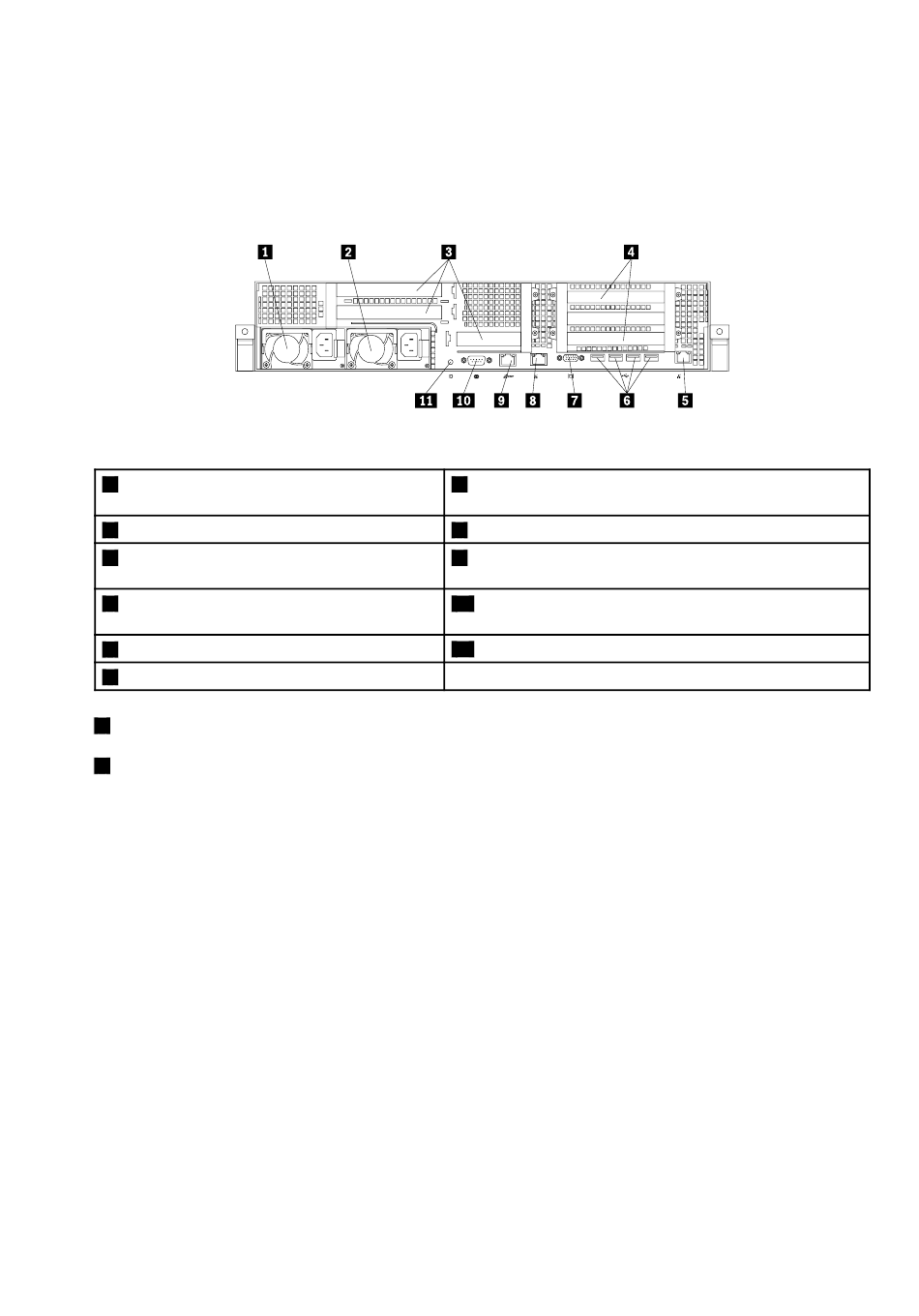

Abbildung 13. Rückansicht des Servers
1
Redundantes Hot-Swap-Netzteil 2 (in einigen
Modellen verfügbar)
2
Redundantes Hot-Swap-Netzteil 1
3
PCI-Express-Kartenbereich für Karten auf der
Adapterkartenbaugruppe 2
4
PCI-Express-Kartenbereich für Karten auf der
Adapterkartenbaugruppe 1
5
Ethernet-Anschluss 2 (RJ-45)
6
Vier USB-Anschlüsse
1
Redundantes Hot-Swap-Netzteil 2 (in einigen Modellen verfügbar)
2
Redundantes Hot-Swap-Netzteil 1
Die redundanten Hot-Swap-Netzteile helfen Ihnen, signifikante Unterbrechungen des Systembetriebs
zu verhindern, wenn bei einem Netzteil ein Fehler auftritt. Sie können ein optionales redundantes
Hot-Swap-Netzteil bei Lenovo kaufen und es zur Gewährleistung der Redundanz installieren, ohne hierzu
den Server ausschalten zu müssen.
An jedem redundanten Hot-Swap-Netzteil befindet sich in der Nähe des Netzkabelanschlusses eine
Statusanzeige. Wenn die Anzeige grün leuchtet, funktioniert das redundante Hot-Swap-Netzteil
ordnungsgemäß. Wenn die Anzeige gelb leuchtet, funktioniert das redundante Hot-Swap-Netzteil
möglicherweise nicht.
All manuals and user guides at all-guides.com
7
VGA-Anschluss DB-15
8
Ethernet-Anschluss 1 (RJ-45)
9
Ethernet-Anschluss 0 für Systemverwaltung (RJ-45)
10
11
Serieller Anschluss
ID-Anzeige
.
Kapitel 3
Produktüberblick
25
