probst WEZ-2 Betriebsanleitung Seite 58

Driftsanvisning
•

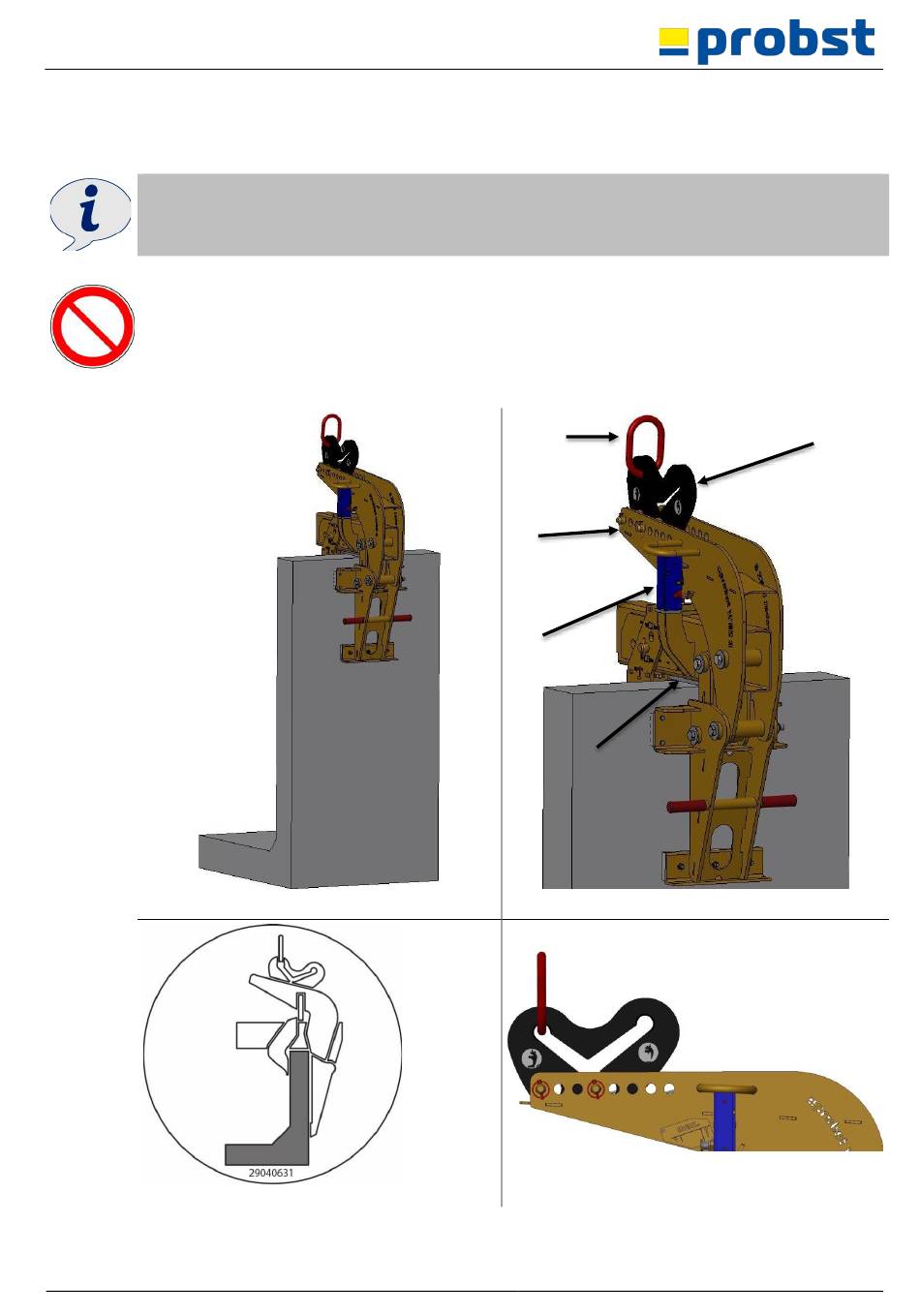

Enheten (WEZ) hänger i en liten vinkel. Slå stödprofilen mot den yttre ytan på L-murens långa ben
och placera enheten (WEZ) i mitten. → Bild C
•
När L-stenen lyfts får den hänga i en vinkel på max. 10° och stödplattan (8) måste vila helt på det
föremål som ska gripas (L-stenen). → Bild D
•
VIKTIGT: Under gripprocessen och efterföljande lyft och transport/förflyttning av lasten (L-stenen),
måste upphängningsöglan (1) vara i främre position (figur E+E2 "lastslag") för upphängningsöglan
(2). (→ Bild D).
•
Beroende på läget måste upphängningsfästet (2) flyttas till ett annat läge genom att de två stiften (i
stödarmen (3)) flyttas. Så att lasten hänger nästan vertikalt vid lyft och transport.
•
Den lyfta lasten (L-stenen) får inte hänga i en vinkel på mer än 10°, annars kan lasten falla ned
(livsfara!) och enheten är dessutom ojämnt belastad (→ risk för brott!).
•
Efter att lasten har lagts ner låser sig den automatiska omkopplingsanordningen. Redskapet (WEZ)
kan nu lyftas av igen. Efter att ha placerat den på nästa föremål som ska gripas låser enheten upp
sig själv när stödarmen (3) flyttas hela vägen ner.
Bild E (Position belastning slaglängd)
53100347 / 53100439
Bild C
22 / 29
1
3
4
8
Bild D
Bild E2 (Position belastning slaglängd)
2
SE
