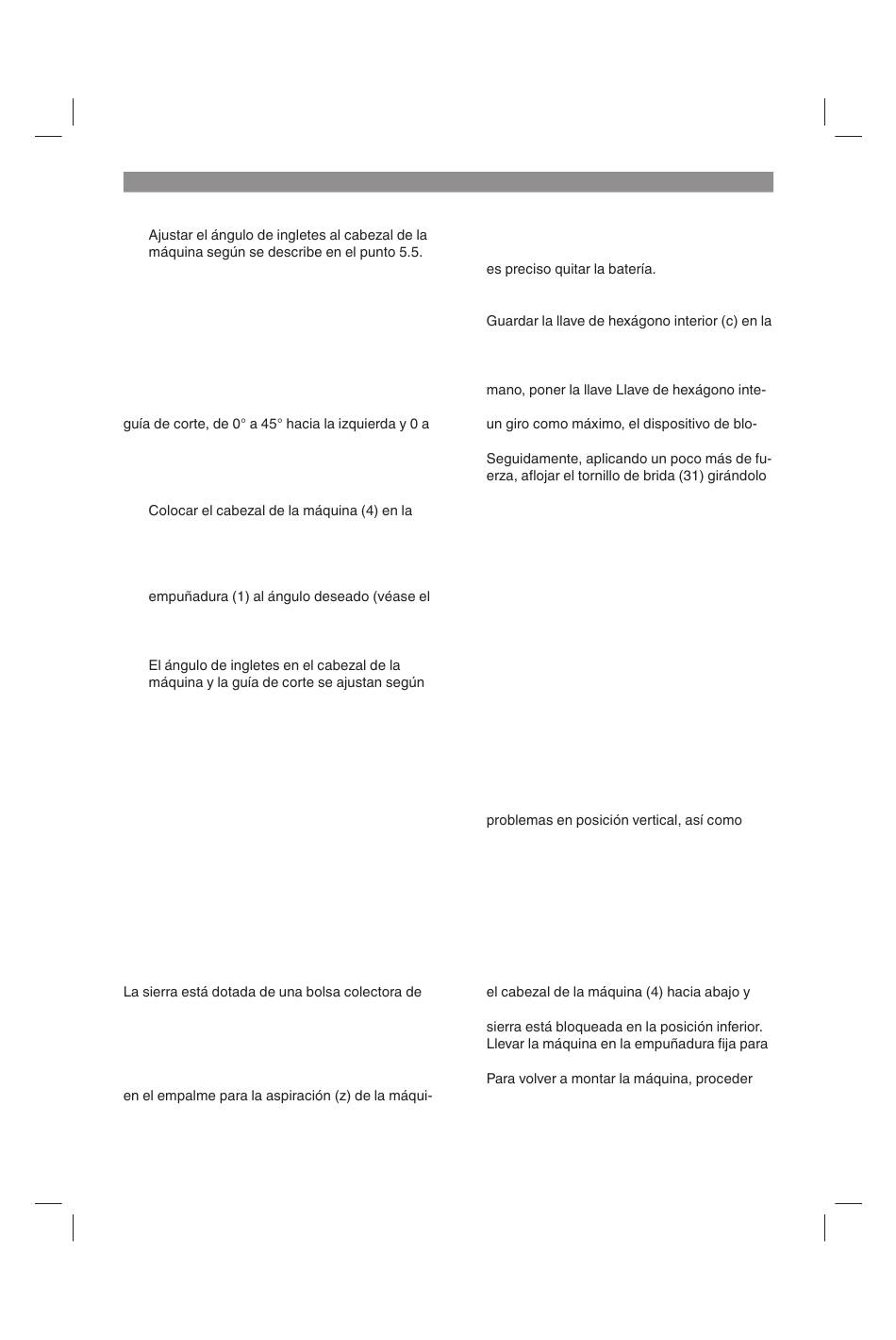

Fijar la mesa giratoria (17) a 0°.
•
•
Realizar el corte tal y como se describe en el
punto 6.2.
6.5 Corte de ingletes 0°- 45° y mesa giratoria
0°- 45° (fi g. 1–3, 13)
Con la sierra oscilante se pueden realizar cortes
de ingletes hacia la izquierda de 0 a 45° con
respecto a la superfi cie de trabajo, si se ajusta al
mismo tiempo la mesa giratoria con respecto a la
45° hacia la derecha (corte de ingletes doble).
•
En caso necesario desmontar el dispositivo
de sujeción (8) o montarlo en el lateral opues-
to de la mesa para sierra fija (18).
•
posición superior.
•
Soltar la mesa giratoria (17) aflojando el tor-
nillo de sujeción (14).
•
Ajustar la mesa giratoria (17) con ayuda de la
punto 6.3).
•
Volver a apretar el tornillo de fijación (14)
para fijar la mesa giratoria.
•
se describe en el apartado 5.5.
•
Realizar el corte tal y como se describe en el
punto 6.2.
6.6 Limitación de profundidad de corte
(fi g. 3)
•
Con ayuda del tornillo (27) se puede regular
de forma continua la profundidad de corte.
Para ello, soltar la tuerca moleteada en el
tornillo (27). Ajustar la profundidad de corte
deseada enroscando o desenroscando el tor-
nillo (27) y, a continuación, apretar la tuerca
moleteada al tornillo (27).
•
Comprobar el ajuste realizando un corte de
prueba.
6.7 Bolsa colectora de virutas (fi g. 2)
virutas (22). La bolsa colectora de virutas (22) se
puede vaciar abriendo la cremallera situada en la
parte inferior.
Presionar la arandela de muelle de la bolsa
colectora de virutas para que se pueda encajar
na.
Anl_TE_MS_18_210_Li_SPK13.indb 118
E
6.8 Cómo cambiar la hoja de la sierra
(fi g. 1, 14)
•
¡Peligro! Antes de cambiar la hoja de la sierra
•
Al cambiar la hoja de la sierra llevar guantes
para evitar sufrir lesiones.
•
empuñadura para el transporte.
•
Con una mano, presionar el dispositivo de
bloqueo del eje de la sierra (5) y, con la otra
rior (c) sobre el tornillo de la brida (31). Tras
queo del eje de la sierra (5) se enclava.
•
en el sentido de las agujas del reloj.
•
Desenroscar completamente el tornillo de la
brida (31) y sacar la brida exterior (32).
•
Separar la hoja de la sierra (7) de la brida
interior y extraerla hacia abajo.
•
Limpiar con cuidado el tornillo de la brida
(31), la brida exterior (32) y la brida interior.
•
Volver a ajustar y apretar la nueva hoja de
sierra (7) con la misma secuencia de pasos
pero en sentido inverso.
•
¡Atención! La oblicuidad de corte de los dien-
tes, es decir, el sentido de giro de la hoja de
la sierra (7), debe coincidir con la dirección
de la flecha indicada en la caja.
•
Antes de seguir trabajando con la sierra com-
probar que todos los dispositivos de protecci-
ón funcionen correctamente.
•
¡Atención! Después de cada cambio de hoja
de sierra, comprobar si dicha hoja gira sin
inclinada 45°, en el revestimiento de la mesa
(12).
•
¡Atención! La hoja de la sierra (7) se debe
cambiar y alinear correctamente.
6.9 Transporte (fi g. 1-3)
•
Apretar el tornillo de fijación (14) para bloque-
ar la mesa giratoria (17).
•
Activar el cabezal de desbloqueo (3), pulsar
bloquear con el perno de seguridad (25). La
•
transporte.
•
como se indica en el apartado 5.2.
