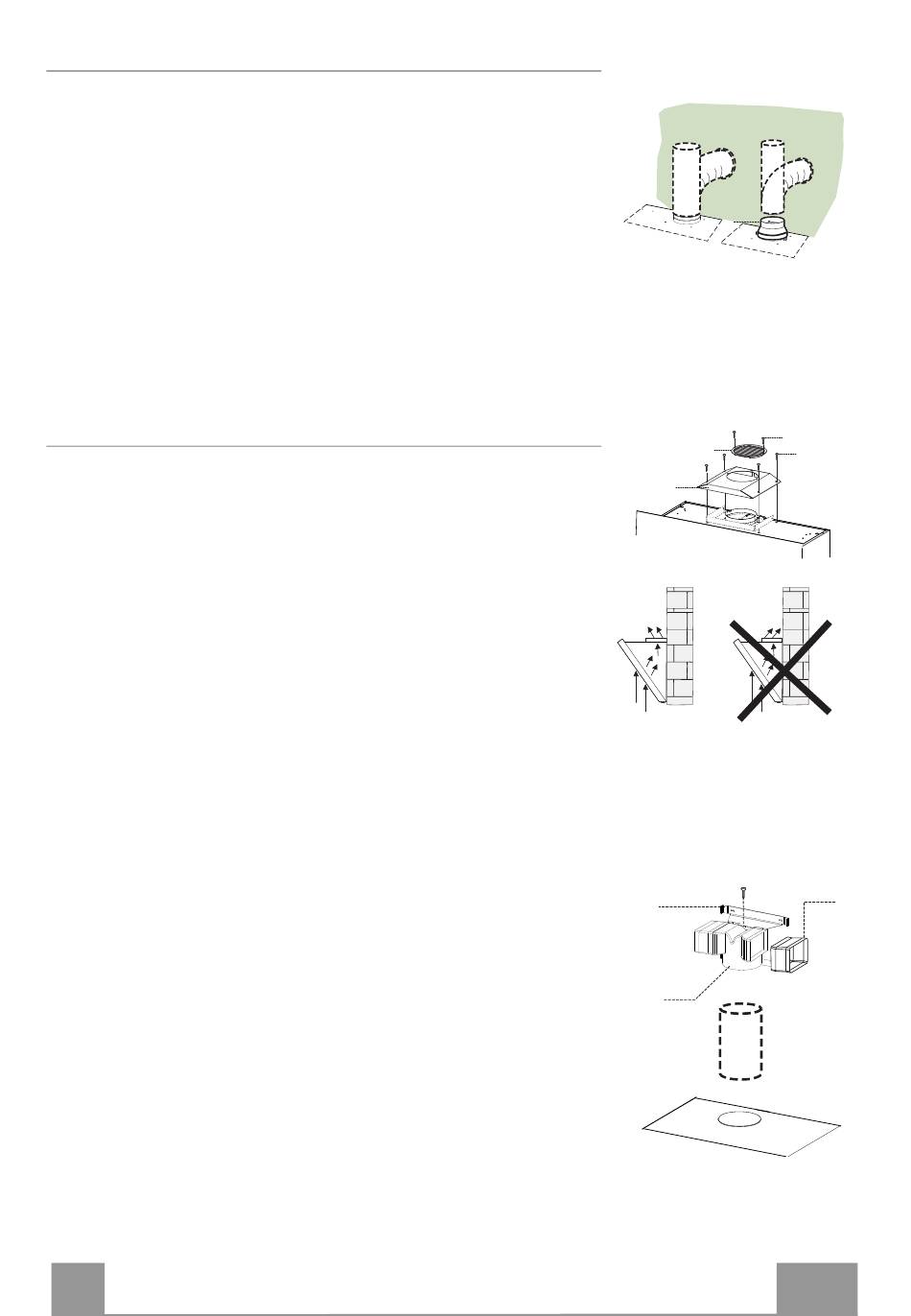

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI
Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği
150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kana-
lına bağlanmalıdır.
• ø120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9)
davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme
davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.
Filtre Edici Versiyon Hava Çıkışı
Filtre Edici Versiyonda kurulum için, aktif karbonlu Kartuş
opsiyonel kiti satın almak gereklidir.
• Baca sabitleme köşesini çıkartınız.
• Filtre edici kapağı, dört 12c (2,9 x 6,5) vidayı kullanarak hava
çıkışına vidalayınız.
• Geri dönüşümlü hava çıkışına yönelik Izgarayı 8, donanımdaki
2 12d (2,9 x 9,5) vidayla sabitleyiniz.
FİLTRE VERSİYONUNDA BAĞLANTILAR
• Rakor Uzantılarını 14.1 diğer rakora takınız 15.
• Soketi 15 destek mesnedine 7.3 yerleştirin ve bir vida ile
sabitleyin.
• Rakor uzantıları çıkışının 14.1 hem dikey hem yatay planda
baca ağızlarına denk gelmesine dikkat ediniz.
• Rakoru 15 montörün seçeceği sert yada esnek 150 mm çapında
bir boru ile davlumbaz gövdesi Çıkışına bağlayınız.
• Aktif karbonlu koku filtresinin mevcut olduğundan emin olu-
nuz.
TR
Bağlantılar
ø 120
ø 150
9
12d
8
12c
16
7.3
15
ø 150
14.1
7
