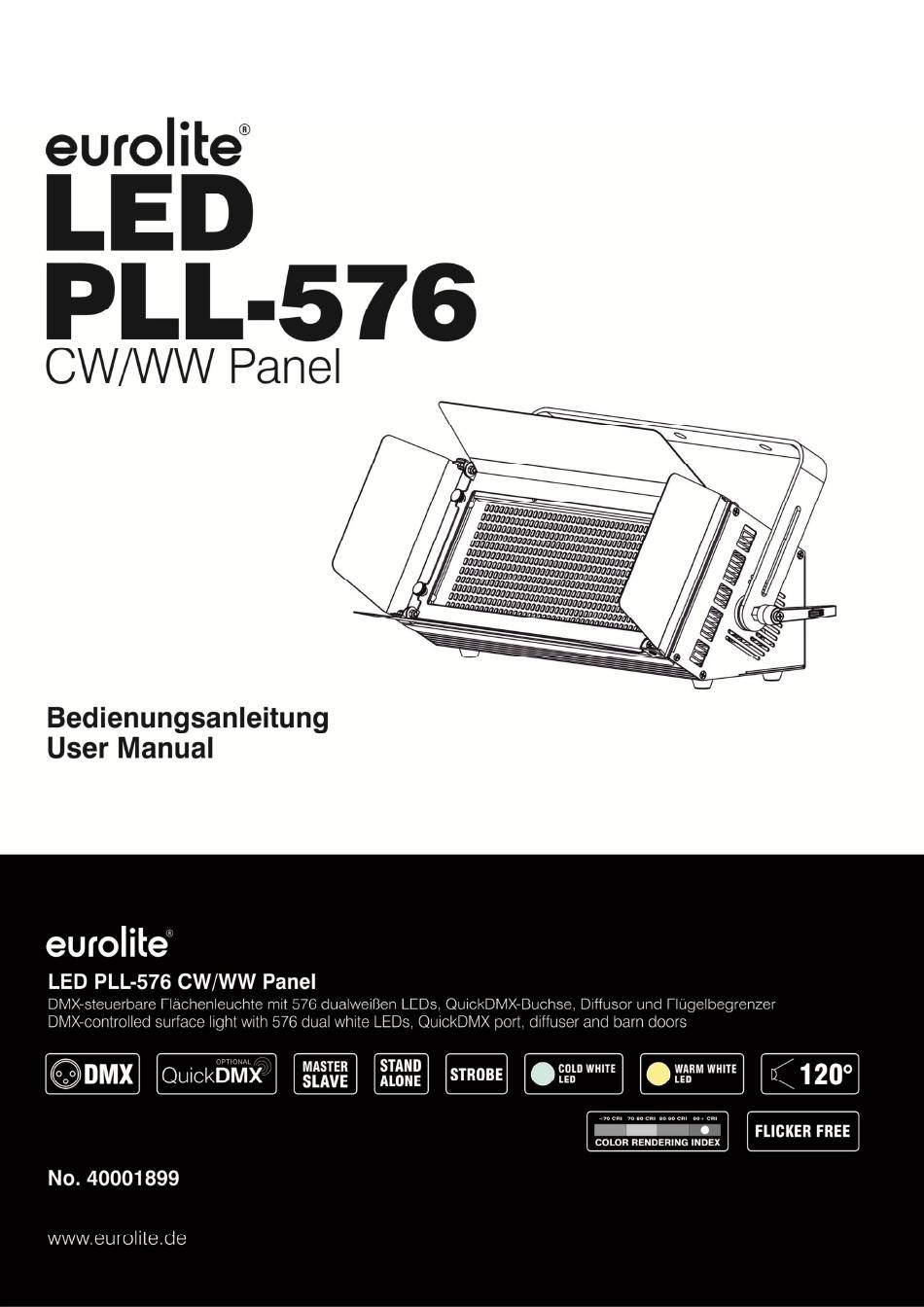

EuroLite LED PLL-576 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EuroLite Anleitungen
  4. Lichtanlage
  5. LED PLL-576
  6. Bedienungsanleitung
EuroLite LED PLL-576 Bedienungsanleitung

EuroLite LED PLL-576 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED PLL-576

Inhaltszusammenfassung für EuroLite LED PLL-576

  • Seite 2 2/32 00146376, Version 1.0...

  • Seite 3: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 40001899 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual on the Internet under: www.eurolite.de 3/32 00146376, Version 1.0...

  • Seite 4: Einführung

    BEDIENUNGSANLEITUNG LED PLL-576 CW/WW Panel GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Seite 5: Produktmerkmale

    Produktmerkmale DMX-steuerbare Flächenleuchte mit 576 dualweißen LEDs, QuickDMX-Buchse, Diffusor und Flügelbegrenzer • Schnelles Einstellen von Farbtemperatur und Leuchtstärke per Drehregler • Zusätzlicher Frostfilter für ein homogenes und weiches Licht • Perfekter Blend- und Transportschutz durch 4 Torblenden • Elektronischer Dimmer •...

  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um eine LED-Flächenleuchte, mit der sich dekorative Lichteffekte erzeugen lassen.
  • Seite 7 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 85 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Seite 8: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) Flügelbegrenzer/Torblenden (4) Montageloch (2) Schraube der Diffusorplatte (5) Montagebügel (3) SMD-LEDs (6) Feststellhebel 17 18 19 (7) Gummifuß (14) Farbtemperatur Encoder-Rad (8) Netzanschluss (15) 5-pol. DMX-Eingang (9) Netzausgang (16) 3-pol. DMX-Eingang (10) USB-Buchse für QuickDMX-Anschluss (17) 3-pol. DMX-Ausgang (11) Dimmer Encoder-Rad (18) 5-pol.

  • Seite 9: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Seite 10: Anschlüsse

    ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 5 Startadresse 9 DMX-Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3- und 5-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel.

  • Seite 11: Anschluss Ans Netz

    Anschluss ans Netz Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an.

  • Seite 12: Bedienung

    Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten und den Encoder-Rädern vor. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller, sowie per QuickDMX, mit dem optional erhältlichen EUROLITE QuickDMX USB Funksender/Empfänger drahtlos, betrieben werden. Menüstruktur Das Control Board bietet mehrere Möglichkeiten: so lassen sich z.

  • Seite 13: Standalone-Betrieb

    Standalone-Betrieb Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller und rufen Sie das Menü, das Sie verwenden möchten auf. Bitte beachten Sie weitere Hinweise unter Menüstruktur. Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers.
  • Seite 14 Funktionen im DMX – Betrieb 2.1–Kanal–Modus (Makro + Dimmer) Kanal Wert Funktion 000 – 003 Makro - voreingestellter Farbtemperaturwert 1 004 – 006 Makro - voreingestellter Farbtemperaturwert 2 007 – 009 Makro - voreingestellter Farbtemperaturwert 3 010 – 012 Makro - voreingestellter Farbtemperaturwert 4 013 –...
  • Seite 15 196 – 198 Makro - voreingestellter Farbtemperaturwert 66 199 – 201 Makro - voreingestellter Farbtemperaturwert 67 202 – 204 Makro - voreingestellter Farbtemperaturwert 68 205 – 255 Makro - voreingestellter Farbtemperaturwert 69 (LEDs 100%) 000 – 255 Gesamthelligkeit 0 – 100% Master–Dimmer 2.2–Kanal–Modus (Kaltweiß...

  • Seite 16: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Diffusorplatte sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Seite 17: Technische Daten

    Best.-Nr. 51834034 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320 EUROLITE Sicherungsseil A 4x1000mm bis 15kg sw Best.-Nr. 58010344 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr.

  • Seite 18: Introduction

    USER MANUAL LED PLL-576 CW/WW Panel DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Seite 19: Product Features

    Product features DMX-controlled surface light with 576 dual white LEDs, QuickDMX port, diffuser and barn doors • Quick color temperature and brightness setting via rotary dials • Additional frost filter provides a soft, homogeneous light • 4 barn doors to avoid blinding the audience and for protection during transport •...

  • Seite 20: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED surface light for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Seite 21 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 85°C during use. Avoid contact by persons and materials. •...

  • Seite 22: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Barn doors (4) Mounting hole (2) Screw of the diffuser (5) Mounting bracket (3) SMD LEDs (6) Fixation lever 17 18 19 (7) Rubber foot (14) Color temperature wheel encoder (8) Power input (15) 5-pin. DMX input (9) Power output (16) 3-pin.

  • Seite 23: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. For a homogeneous and soft light of the surface light, please use the enclosed diffuser plate.

  • Seite 24: Connections

    CONNECTIONS DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin and 5-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the light set with a DMX cable. Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain.

  • Seite 25: Connection To The Mains

    Connection to the mains The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the enclosed mains cable to a grounded mains socket. Thus the unit is switched To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer.

  • Seite 26: Operation

    The operating modes can be selected by means of the display and the control buttons and the wheel encoders. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller as well as wireless via QuickDMX with the optional available EUROLITE QuickDMX USB Wireless Transmitter/Receiver.

  • Seite 27: Stand-Alone Mode

    Stand-alone mode In stand-alone mode, the device can be used without controller. Disconnect the device from the controller and call up the menu you want to use. Please refer to the instructions under Menu structure. Interconnecting several devices (master/slave operation) Several devices may be interconnected (max.
  • Seite 28 Functions in DMX mode 2.1 channel mode (macro + dimmer) Channel Value Function 000 – 003 Macro - preset color temperature 1 004 – 006 Macro - preset color temperature 2 007 – 009 Macro - preset color temperature 3 010 –...
  • Seite 29 193 – 195 Macro - preset color temperature 65 196 – 198 Macro - preset color temperature 66 199 – 201 Macro - preset color temperature 67 202 – 204 Macro - preset color temperature 68 205 – 255 Macro - preset color temperature 69 (LEDs 100%) 000 –...

  • Seite 30: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The diffuser, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Seite 31: Technical Specifications

    EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE TPC-10 Coupler, black No. 59006858 EUROLITE Safety Bond A 4x1000mm up to 15kg silver No. 58010320 EUROLITE Safety Bond A 4x1000mm up to 15kg black No. 58010344 EUROLITE DMX cable XLR 3pin 3m bk No.
  • Seite 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00146376 Version 1.0 Publ. 21/02/2023...
