Diese Druckluftpistole dient zum Trocknen der
Spritzpistole nach dem Reinigungsvorgang.

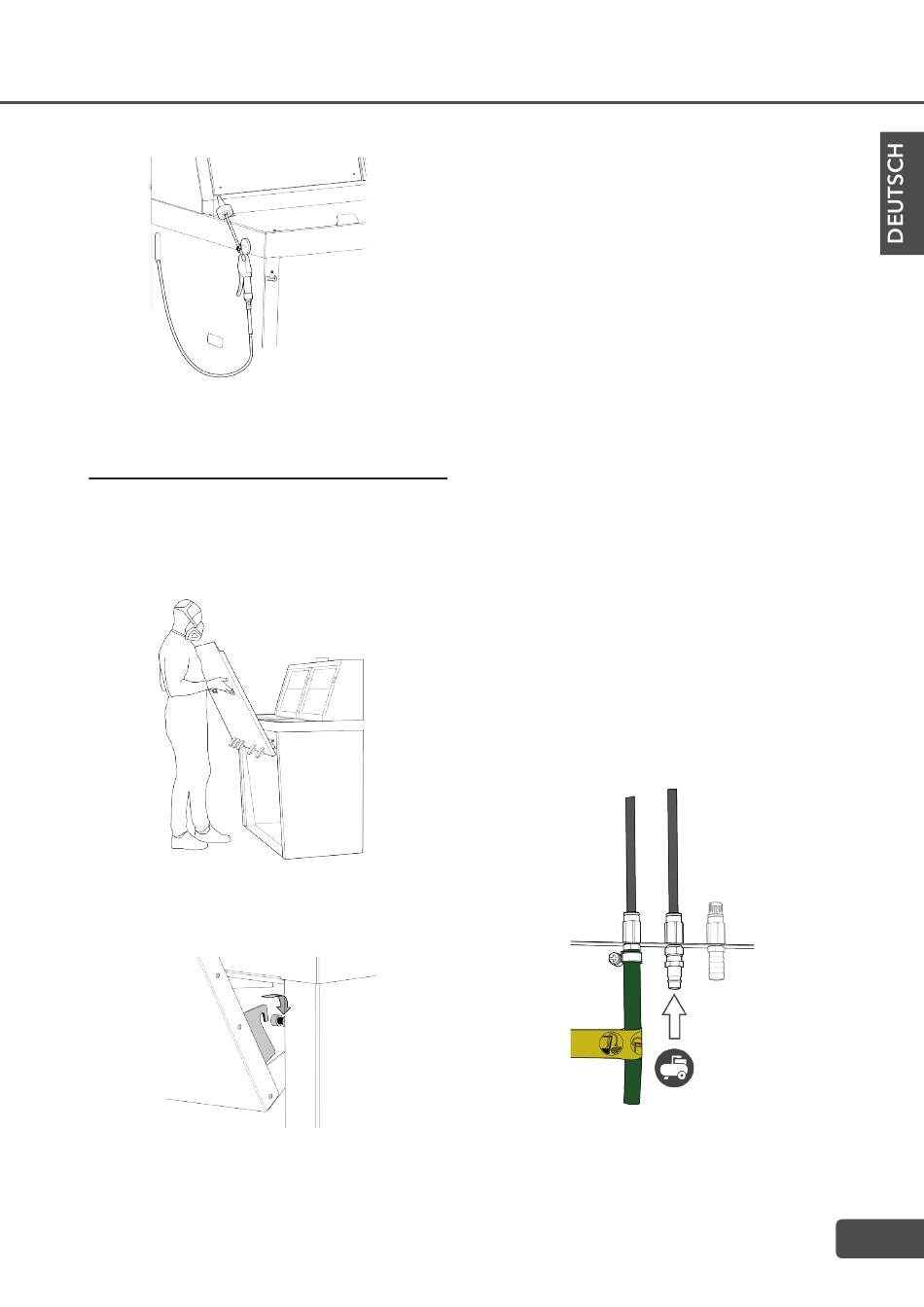

10. INSTALLATION UND ANSCHLUSS

Anheben und Absenken der Frontplatte
So heben Sie die Frontplatte an:
1. Heben Sie die Frontplatte nach außen und oben an.
2. Heben Sie sie gleichmäßig an und befestigen Sie sie
an den Halterungen.
Heben Sie die Frontplatte zum Absenken zuerst leicht
an, um sie von den Haken zu lösen, kippen Sie sie dann
nach außen und senken Sie sie ab.
231721 Ausgabe 1, 2022-12-01
Drester ACE Drester ACE
Ausbau der Frontplatte
So bauen Sie die Frontplatte aus:
1. Heben Sie die Platte nach außen.
2. Kippen Sie die Platte auf eine Seite.
Dadurch werden die Rollen aus der rechten/linken
Rollenbahn gelöst.
Druckluft
Um Druckverluste zu vermeiden, müssen die Luftleitung
und Kupplungen ausreichend dimensioniert sein. Der
Druckregler am Gerät ist auf 6,5 bar (100 psi) voreinge-
stellt. Diese Einstellung darf nicht geändert werden.
Das Gerät muss an Druckluft mit 7–12 bar (110–180 psi)
angeschlossen werden. Während des Betriebs hat das
Gerät einen Luftverbrauch von 150 Litern/Minute (6 cfm).
Wenn die eingebaute Belüftung läuft, verbraucht das
Gerät jedoch 450 Liter/Minute (16 cfm).
Die Druckluft muss nach ISO 8573-1 Klasse 3.4.3 oder
besser sauber und trocken sein. Etwaige Verunreini-
gungen in der Druckluft führen zum Erlöschen jeglicher
Garantieansprüche.
Schließen Sie die Druckluftversorgung an den 1/4"-An-
schluss an. Die Luftleitung kann durch die Schlitze an der
Seite des Geräts oder durch die Rückseite des Geräts zu
diesem Punkt verlegt werden.
Optional
Hinweis!
Achten Sie darauf, dass die pneumatischen
Komponenten des Geräts nicht durch den
Druckluftversorgungsschlauch gestört werden.
