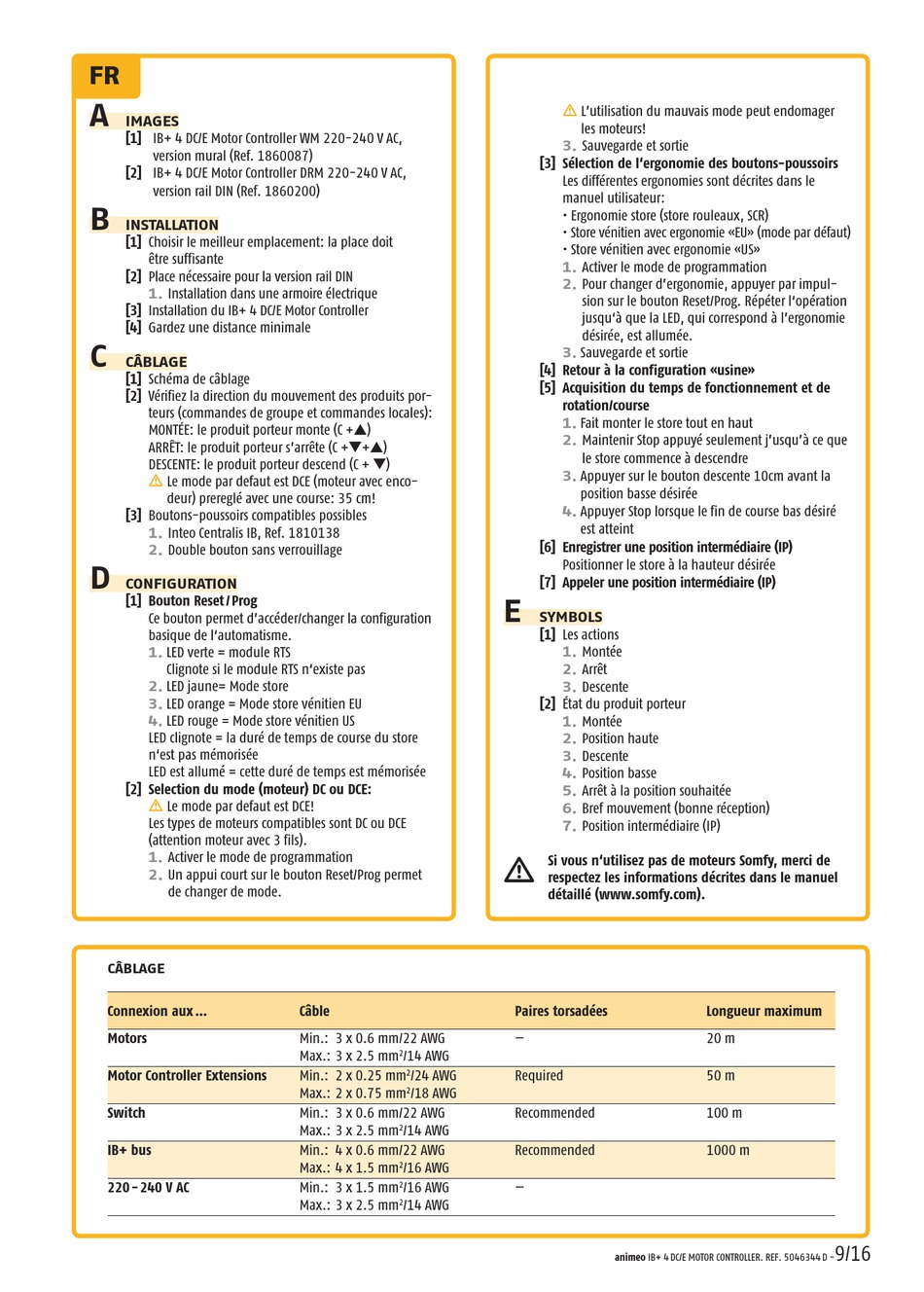

SOMFY animeo IB+ 4 DC/E Motor Controller WM 220-240 V AC Gebrauchsanweisung Seite 9

FR
A
iMAGES
[1] IB+ 4 DC/E Motor Controller WM 220-240 V AC,
version mural (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-240 V AC,
version rail DIN (Ref. 1860200)
b
iNSTAllATiON
[1] Choisir le meilleur emplacement: la place doit
être suffisante
[2] Place nécessaire pour la version rail DIN
1.
Installation dans une armoire électrique
[3] Installation du IB+ 4 DC/E Motor Controller
[4] Gardez une distance minimale
C
CÂblAGE
[1] Schéma de câblage
[2] Vérifiez la direction du mouvement des produits por-
teurs (commandes de groupe et commandes locales):
MONTÉE: le produit porteur monte (C +s)
ARRÊT: le produit porteur s'arrête (C +t+s)
DESCENTE: le produit porteur descend (C + t)
m
Le mode par defaut est DCE (moteur avec enco-
deur) prereglé avec une course: 35 cm!
[3] Boutons-poussoirs compatibles possibles
1.
Inteo Centralis IB, Ref. 1810138
2. Double bouton sans verrouillage
D
CONFiGURATiON
[1] Bouton Reset / Prog
Ce bouton permet d'accéder/changer la configuration
basique de l'automatisme.
1.
LED verte = module RTS
Clignote si le module RTS n'existe pas
2.
LED jaune= Mode store
3. LED orange = Mode store vénitien EU
4.
LED rouge = Mode store vénitien US
LED clignote = la duré de temps de course du store
n'est pas mémorisée
LED est allumé = cette duré de temps est mémorisée
[2] Selection du mode (moteur) DC ou DCE:
m
Le mode par defaut est DCE!
Les types de moteurs compatibles sont DC ou DCE
(attention moteur avec 3 fils).
1. Activer le mode de programmation
2.
Un appui court sur le bouton Reset/Prog permet
de changer de mode.
CÂblAGE
Connexion aux ...
Motors
Motor Controller Extensions
Switch
IB+ bus
220 - 240 V AC
Câble
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm 2 /14 AWG
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
m L'utilisation du mauvais mode peut endomager
les moteurs!
3. Sauvegarde et sortie
[3] Sélection de l'ergonomie des boutons-poussoirs
Les différentes ergonomies sont décrites dans le
manuel utilisateur:
• Ergonomie store (store rouleaux, SCR)
• Store vénitien avec ergonomie «EU» (mode par défaut)
• Store vénitien avec ergonomie «US»
1. Activer le mode de programmation
2. Pour changer d'ergonomie, appuyer par impul-
sion sur le bouton Reset/Prog. Répéter l'opération
jusqu'à que la LED, qui correspond à l'ergonomie
désirée, est allumée.
3.
Sauvegarde et sortie
[4] Retour à la configuration «usine»
[5] Acquisition du temps de fonctionnement et de
rotation/course
1. Fait monter le store tout en haut
2.
Maintenir Stop appuyé seulement j'usqu'à ce que
le store commence à descendre
3. Appuyer sur le bouton descente 10cm avant la
position basse désirée
4.
Appuyer Stop lorsque le fin de course bas désiré
est atteint
[6] Enregistrer une position intermédiaire (IP)
Positionner le store à la hauteur désirée
[7] Appeler une position intermédiaire (IP)
E
SYMbOlS
[1] Les actions
1. Montée
2. Arrêt
3.
Descente
[2] État du produit porteur
1.
Montée
2. Position haute
3. Descente
4. Position basse
5.
Arrêt à la position souhaitée
6.
Bref mouvement (bonne réception)
7. Position intermédiaire (IP)
m Si vous n'utilisez pas de moteurs Somfy, merci de
respectez les informations décrites dans le manuel
détaillé (www.somfy.com).
Paires torsadées
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344 D -
Longueur maximum
20 m
50 m
100 m
1000 m
9/16
