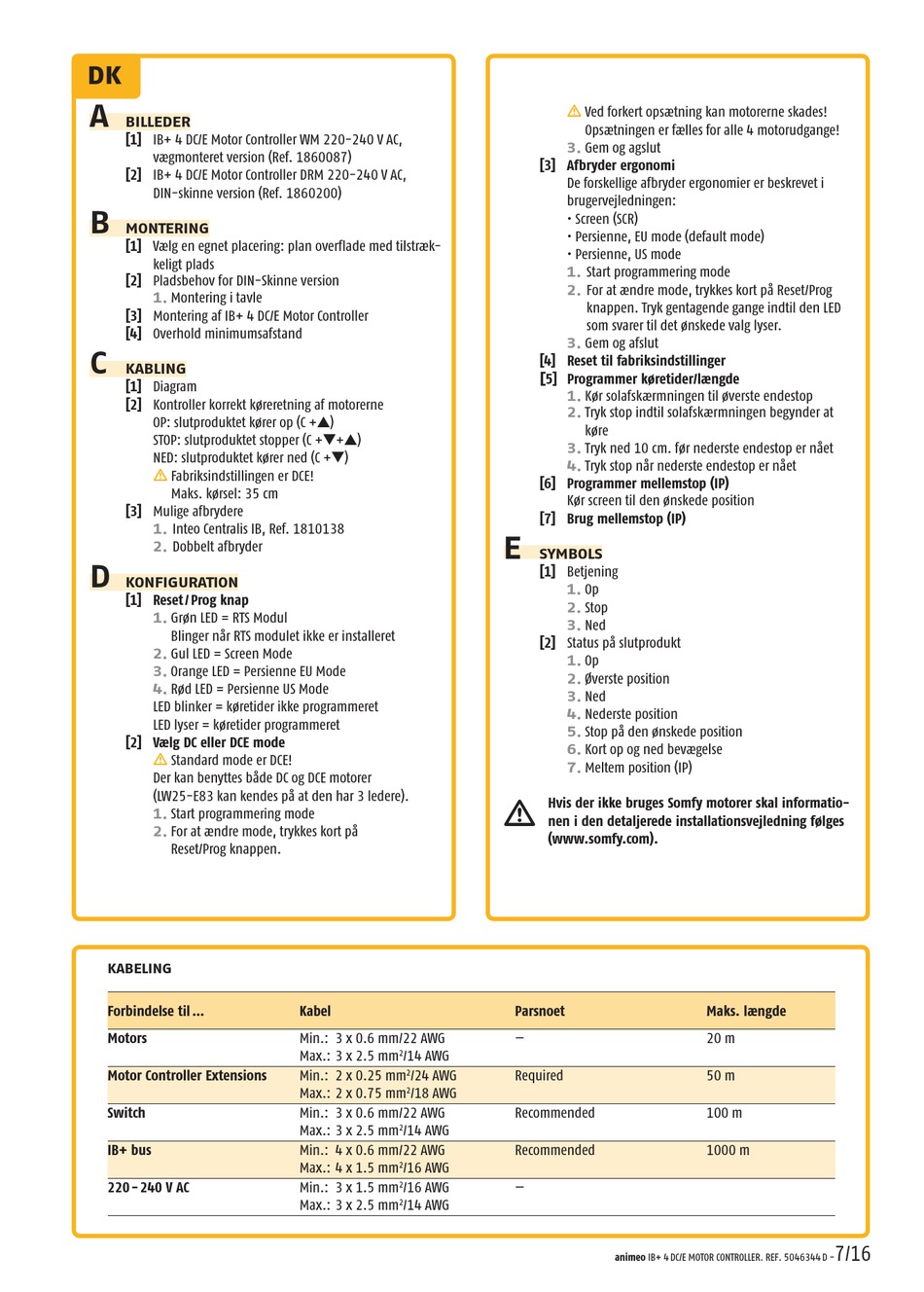

SOMFY animeo IB+ 4 DC/E Motor Controller WM 220-240 V AC Gebrauchsanweisung Seite 7

DK
A
billEDER
[1] IB+ 4 DC/E Motor Controller WM 220-240 V AC,
vægmonteret version (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-240 V AC,
DIN-skinne version (Ref. 1860200)
b
MONTERiNG
[1] Vælg en egnet placering: plan overflade med tilstræk-
keligt plads
[2] Pladsbehov for DIN-Skinne version
1. Montering i tavle
[3] Montering af IB+ 4 DC/E Motor Controller
[4] Overhold minimumsafstand
C
KAbliNG
[1] Diagram
[2] Kontroller korrekt køreretning af motorerne
OP: slutproduktet kører op (C +s)
STOP: slutproduktet stopper (C +t+s)
NED: slutproduktet kører ned (C +t)
m
Fabriksindstillingen er DCE!
Maks. kørsel: 35 cm
[3] Mulige afbrydere
1.
Inteo Centralis IB, Ref. 1810138
2. Dobbelt afbryder
D
KONFiGURATiON
[1] Reset / Prog knap
1. Grøn LED = RTS Modul
Blinger når RTS modulet ikke er installeret
2.
Gul LED = Screen Mode
3. Orange LED = Persienne EU Mode
4. Rød LED = Persienne US Mode
LED blinker = køretider ikke programmeret
LED lyser = køretider programmeret
[2] Vælg DC eller DCE mode
m
Standard mode er DCE!
Der kan benyttes både DC og DCE motorer
(LW25-E83 kan kendes på at den har 3 ledere).
1. Start programmering mode
2.
For at ændre mode, trykkes kort på
Reset/Prog knappen.
KAbEliNG
Forbindelse til ...
Motors
Motor Controller Extensions
Switch
IB+ bus
220 - 240 V AC
Kabel
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm 2 /14 AWG
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
m
Ved forkert opsætning kan motorerne skades!
Opsætningen er fælles for alle 4 motorudgange!
3.
Gem og agslut
[3] Afbryder ergonomi
De forskellige afbryder ergonomier er beskrevet i
brugervejledningen:
• Screen (SCR)
• Persienne, EU mode (default mode)
• Persienne, US mode
1.
Start programmering mode
2.
For at ændre mode, trykkes kort på Reset/Prog
knappen. Tryk gentagende gange indtil den LED
som svarer til det ønskede valg lyser.
3.
Gem og afslut
[4] Reset til fabriksindstillinger
[5] Programmer køretider/længde
1.
Kør solafskærmningen til øverste endestop
2. Tryk stop indtil solafskærmningen begynder at
køre
3.
Tryk ned 10 cm. før nederste endestop er nået
4.
Tryk stop når nederste endestop er nået
[6] Programmer mellemstop (IP)
Kør screen til den ønskede position
[7] Brug mellemstop (IP)
E
SYMbOlS
[1] Betjening
1. Op
2. Stop
3.
Ned
[2] Status på slutprodukt
1. Op
2. Øverste position
3.
Ned
4. Nederste position
5. Stop på den ønskede position
6.
Kort op og ned bevægelse
7.
Meltem position (IP)
m Hvis der ikke bruges Somfy motorer skal informatio-
nen i den detaljerede installationsvejledning følges
(www.somfy.com).
Parsnoet
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344 D -
Maks. længde
20 m
50 m
100 m
1000 m
7/16
