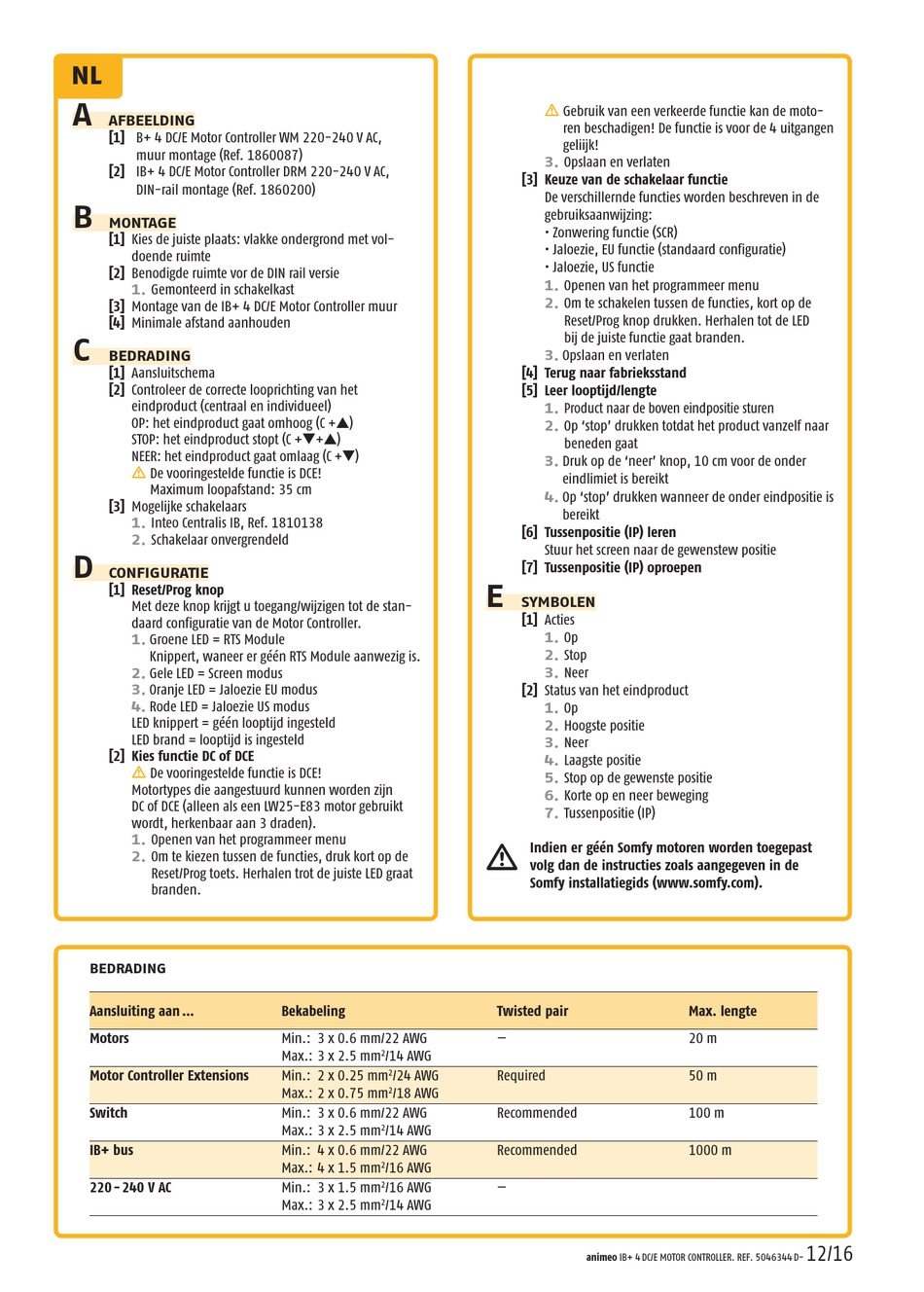

SOMFY animeo IB+ 4 DC/E Motor Controller WM 220-240 V AC Gebrauchsanweisung Seite 12

NL
A
AFbEElDiNG
[1] B+ 4 DC/E Motor Controller WM 220-240 V AC,
muur montage (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-240 V AC,
DIN-rail montage (Ref. 1860200)
b
MONTAGE
[1] Kies de juiste plaats: vlakke ondergrond met vol-
doende ruimte
[2] Benodigde ruimte vor de DIN rail versie
1.
Gemonteerd in schakelkast
[3] Montage van de IB+ 4 DC/E Motor Controller muur
[4] Minimale afstand aanhouden
C
bEDRADiNG
[1] Aansluitschema
[2] Controleer de correcte looprichting van het
eindproduct (centraal en individueel)
OP: het eindproduct gaat omhoog (C +s)
STOP: het eindproduct stopt (C +t+s)
NEER: het eindproduct gaat omlaag (C +t)
m
De vooringestelde functie is DCE!
Maximum loopafstand: 35 cm
[3] Mogelijke schakelaars
1.
Inteo Centralis IB, Ref. 1810138
2.
Schakelaar onvergrendeld
D
CONFiGURATiE
[1] Reset/Prog knop
Met deze knop krijgt u toegang/wijzigen tot de stan-
daard configuratie van de Motor Controller.
1.
Groene LED = RTS Module
Knippert, waneer er géén RTS Module aanwezig is.
2.
Gele LED = Screen modus
3. Oranje LED = Jaloezie EU modus
4. Rode LED = Jaloezie US modus
LED knippert = géén looptijd ingesteld
LED brand = looptijd is ingesteld
[2] Kies functie DC of DCE
m
De vooringestelde functie is DCE!
Motortypes die aangestuurd kunnen worden zijn
DC of DCE (alleen als een LW25-E83 motor gebruikt
wordt, herkenbaar aan 3 draden).
1. Openen van het programmeer menu
2. Om te kiezen tussen de functies, druk kort op de
Reset/Prog toets. Herhalen trot de juiste LED graat
branden.
bEDRADiNG
Aansluiting aan ...
Motors
Motor Controller Extensions
Switch
IB+ bus
220 - 240 V AC
Bekabeling
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm 2 /14 AWG
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
m Gebruik van een verkeerde functie kan de moto-
ren beschadigen! De functie is voor de 4 uitgangen
geliijk!
3. Opslaan en verlaten
[3] Keuze van de schakelaar functie
De verschillernde functies worden beschreven in de
gebruiksaanwijzing:
• Zonwering functie (SCR)
• Jaloezie, EU functie (standaard configuratie)
• Jaloezie, US functie
1. Openen van het programmeer menu
2. Om te schakelen tussen de functies, kort op de
Reset/Prog knop drukken. Herhalen tot de LED
bij de juiste functie gaat branden.
3. Opslaan en verlaten
[4] Terug naar fabrieksstand
[5] Leer looptijd/lengte
1.
Product naar de boven eindpositie sturen
2.
Op 'stop' drukken totdat het product vanzelf naar
beneden gaat
3. Druk op de 'neer' knop, 10 cm voor de onder
eindlimiet is bereikt
4.
Op 'stop' drukken wanneer de onder eindpositie is
bereikt
[6] Tussenpositie (IP) leren
Stuur het screen naar de gewenstew positie
[7] Tussenpositie (IP) oproepen
E
SYMbOlEN
[1] Acties
1. Op
2. Stop
3. Neer
[2] Status van het eindproduct
1.
Op
2.
Hoogste positie
3.
Neer
4.
Laagste positie
5.
Stop op de gewenste positie
6.
Korte op en neer beweging
7.
Tussenpositie (IP)
m Indien er géén Somfy motoren worden toegepast
volg dan de instructies zoals aangegeven in de
Somfy installatiegids (www.somfy.com).
Twisted pair
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344 D-
Max. lengte
20 m
50 m
100 m
1000 m
12/16
