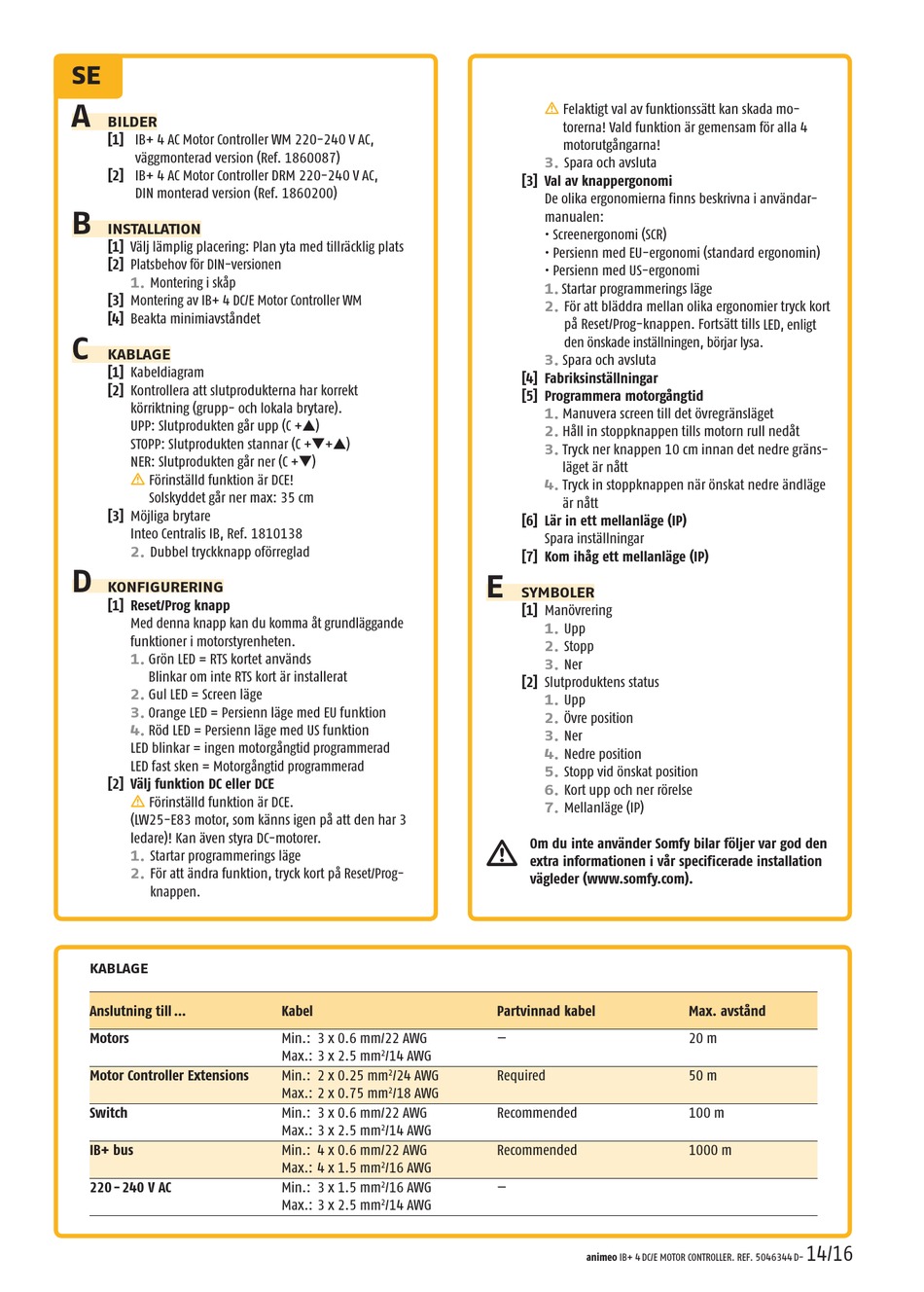

SOMFY animeo IB+ 4 DC/E Motor Controller WM 220-240 V AC Gebrauchsanweisung Seite 14

SE
A
bilDER
[1] IB+ 4 AC Motor Controller WM 220-240 V AC,
väggmonterad version (Ref. 1860087)
[2] IB+ 4 AC Motor Controller DRM 220-240 V AC,
DIN monterad version (Ref. 1860200)
b
iNSTAllATiON
[1] Välj lämplig placering: Plan yta med tillräcklig plats
[2] Platsbehov för DIN-versionen
1.
Montering i skåp
[3] Montering av IB+ 4 DC/E Motor Controller WM
[4] Beakta minimiavståndet
C
KAblAGE
[1] Kabeldiagram
[2] Kontrollera att slutprodukterna har korrekt
körriktning (grupp- och lokala brytare).
UPP: Slutprodukten går upp (C +s)
STOPP: Slutprodukten stannar (C +t+s)
NER: Slutprodukten går ner (C +t)
m Förinställd funktion är DCE!
Solskyddet går ner max: 35 cm
[3] Möjliga brytare
Inteo Centralis IB, Ref. 1810138
2. Dubbel tryckknapp oförreglad
D
KONFiGURERiNG
[1] Reset/Prog knapp
Med denna knapp kan du komma åt grundläggande
funktioner i motorstyrenheten.
1.
Grön LED = RTS kortet används
Blinkar om inte RTS kort är installerat
2. Gul LED = Screen läge
3. Orange LED = Persienn läge med EU funktion
4.
Röd LED = Persienn läge med US funktion
LED blinkar = ingen motorgångtid programmerad
LED fast sken = Motorgångtid programmerad
[2] Välj funktion DC eller DCE
m Förinställd funktion är DCE.
(LW25-E83 motor, som känns igen på att den har 3
ledare)! Kan även styra DC-motorer.
1.
Startar programmerings läge
2. För att ändra funktion, tryck kort på Reset/Prog-
knappen.
KAblAGE
Anslutning till ...
Motors
Motor Controller Extensions
Switch
IB+ bus
220 - 240 V AC
Kabel
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm 2 /14 AWG
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
m
Felaktigt val av funktionssätt kan skada mo-
torerna! Vald funktion är gemensam för alla 4
motorutgångarna!
3.
Spara och avsluta
[3] Val av knappergonomi
De olika ergonomierna finns beskrivna i användar-
manualen:
• Screenergonomi (SCR)
• Persienn med EU-ergonomi (standard ergonomin)
• Persienn med US-ergonomi
1.
Startar programmerings läge
2. För att bläddra mellan olika ergonomier tryck kort
på Reset/Prog-knappen. Fortsätt tills LED, enligt
den önskade inställningen, börjar lysa.
3. Spara och avsluta
[4] Fabriksinställningar
[5] Programmera motorgångtid
1. Manuvera screen till det övregränsläget
2.
Håll in stoppknappen tills motorn rull nedåt
3.
Tryck ner knappen 10 cm innan det nedre gräns-
läget är nått
4.
Tryck in stoppknappen när önskat nedre ändläge
är nått
[6] Lär in ett mellanläge (IP)
Spara inställningar
[7] Kom ihåg ett mellanläge (IP)
E
SYMbOlER
[1] Manövrering
1. Upp
2. Stopp
3.
Ner
[2] Slutproduktens status
1.
Upp
2. Övre position
3.
Ner
4. Nedre position
5. Stopp vid önskat position
6.
Kort upp och ner rörelse
7. Mellanläge (IP)
m
Om du inte använder Somfy bilar följer var god den
extra informationen i vår specificerade installation
vägleder (www.somfy.com).
Partvinnad kabel
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344 D-
Max. avstånd
20 m
50 m
100 m
1000 m
14/16
