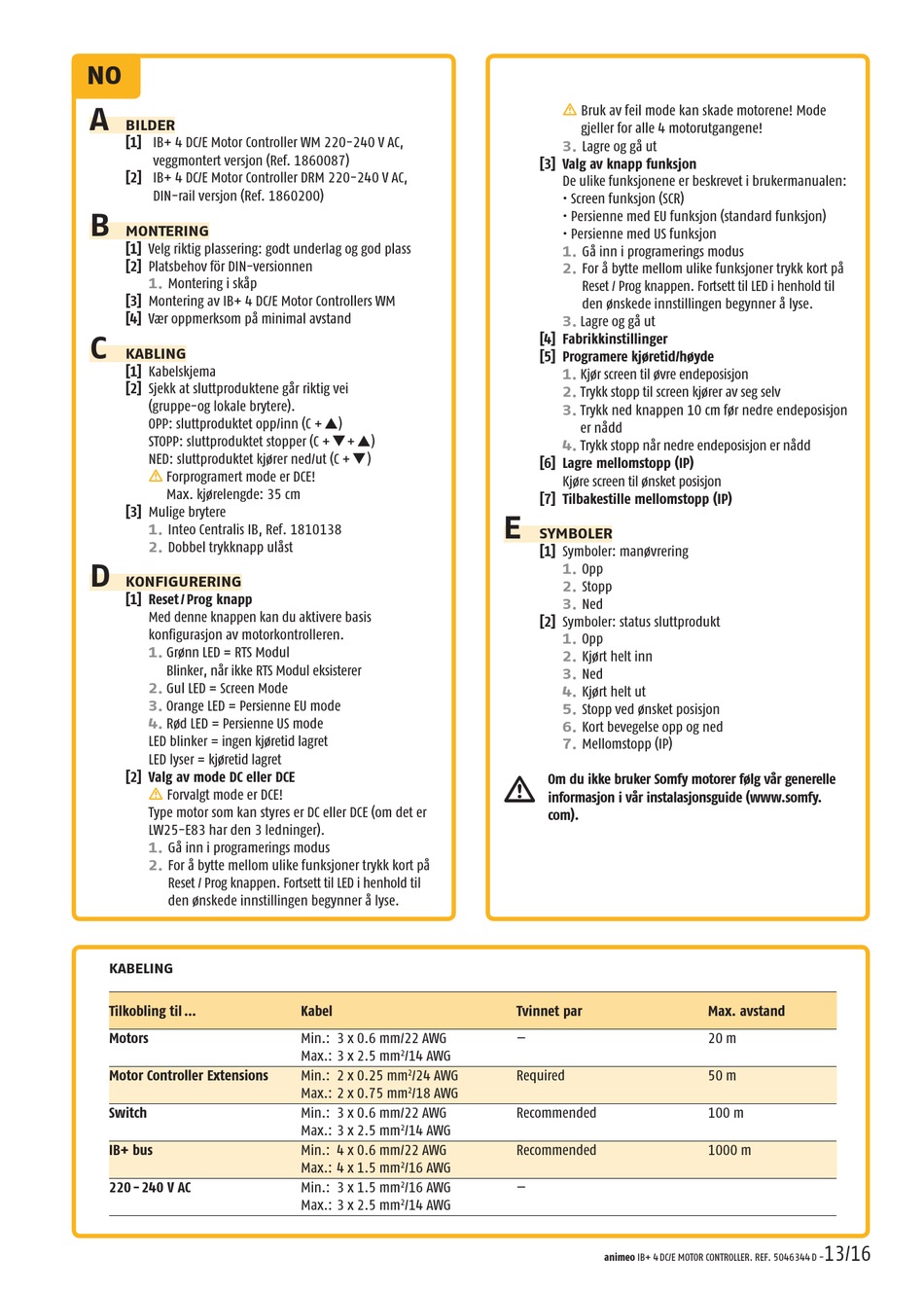

NO
A
bilDER
[1] IB+ 4 DC/E Motor Controller WM 220-240 V AC,
veggmontert versjon (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-240 V AC,
DIN-rail versjon (Ref. 1860200)
b
MONTERiNG
[1] Velg riktig plassering: godt underlag og god plass
[2] Platsbehov för DIN-versionnen
1.
Montering i skåp
[3] Montering av IB+ 4 DC/E Motor Controllers WM
[4] Vær oppmerksom på minimal avstand
C
KAbliNG
[1] Kabelskjema
[2] Sjekk at sluttproduktene går riktig vei
(gruppe-og lokale brytere).
OPP: sluttproduktet opp/inn (C + s)
STOPP: sluttproduktet stopper (C + t+ s)
NED: sluttproduktet kjører ned/ut (C + t)
m
Forprogramert mode er DCE!
Max. kjørelengde: 35 cm
[3] Mulige brytere
1. Inteo Centralis IB, Ref. 1810138
2. Dobbel trykknapp ulåst
D
KONFiGURERiNG
[1] Reset / Prog knapp
Med denne knappen kan du aktivere basis
konfigurasjon av motorkontrolleren.
1.
Grønn LED = RTS Modul
Blinker, når ikke RTS Modul eksisterer
2. Gul LED = Screen Mode
3.
Orange LED = Persienne EU mode
4. Rød LED = Persienne US mode
LED blinker = ingen kjøretid lagret
LED lyser = kjøretid lagret
[2] Valg av mode DC eller DCE
m
Forvalgt mode er DCE!
Type motor som kan styres er DC eller DCE (om det er
LW25-E83 har den 3 ledninger).
1. Gå inn i programerings modus
2. For å bytte mellom ulike funksjoner trykk kort på
Reset / Prog knappen. Fortsett til LED i henhold til
den ønskede innstillingen begynner å lyse.
KAbEliNG
Tilkobling til ...
Motors
Motor Controller Extensions
Switch
IB+ bus
220 - 240 V AC
Kabel
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm 2 /14 AWG
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
m
Bruk av feil mode kan skade motorene! Mode
gjeller for alle 4 motorutgangene!
3. Lagre og gå ut
[3] Valg av knapp funksjon
De ulike funksjonene er beskrevet i brukermanualen:
• Screen funksjon (SCR)
• Persienne med EU funksjon (standard funksjon)
• Persienne med US funksjon
1. Gå inn i programerings modus
2. For å bytte mellom ulike funksjoner trykk kort på
Reset / Prog knappen. Fortsett til LED i henhold til
den ønskede innstillingen begynner å lyse.
3. Lagre og gå ut
[4] Fabrikkinstillinger
[5] Programere kjøretid/høyde
1.
Kjør screen til øvre endeposisjon
2. Trykk stopp til screen kjører av seg selv
3. Trykk ned knappen 10 cm før nedre endeposisjon
er nådd
4. Trykk stopp når nedre endeposisjon er nådd
[6] Lagre mellomstopp (IP)
Kjøre screen til ønsket posisjon
[7] Tilbakestille mellomstopp (IP)
E
SYMbOlER
[1] Symboler: manøvrering
1.
Opp
2.
Stopp
3.
Ned
[2] Symboler: status sluttprodukt
1.
Opp
2.
Kjørt helt inn
3.
Ned
4.
Kjørt helt ut
5.
Stopp ved ønsket posisjon
6.
Kort bevegelse opp og ned
7. Mellomstopp (IP)
m Om du ikke bruker Somfy motorer følg vår generelle
informasjon i vår instalasjonsguide (www.somfy.
com).
Tvinnet par
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344 D -
Max. avstand
20 m
50 m
100 m
1000 m
13/16
