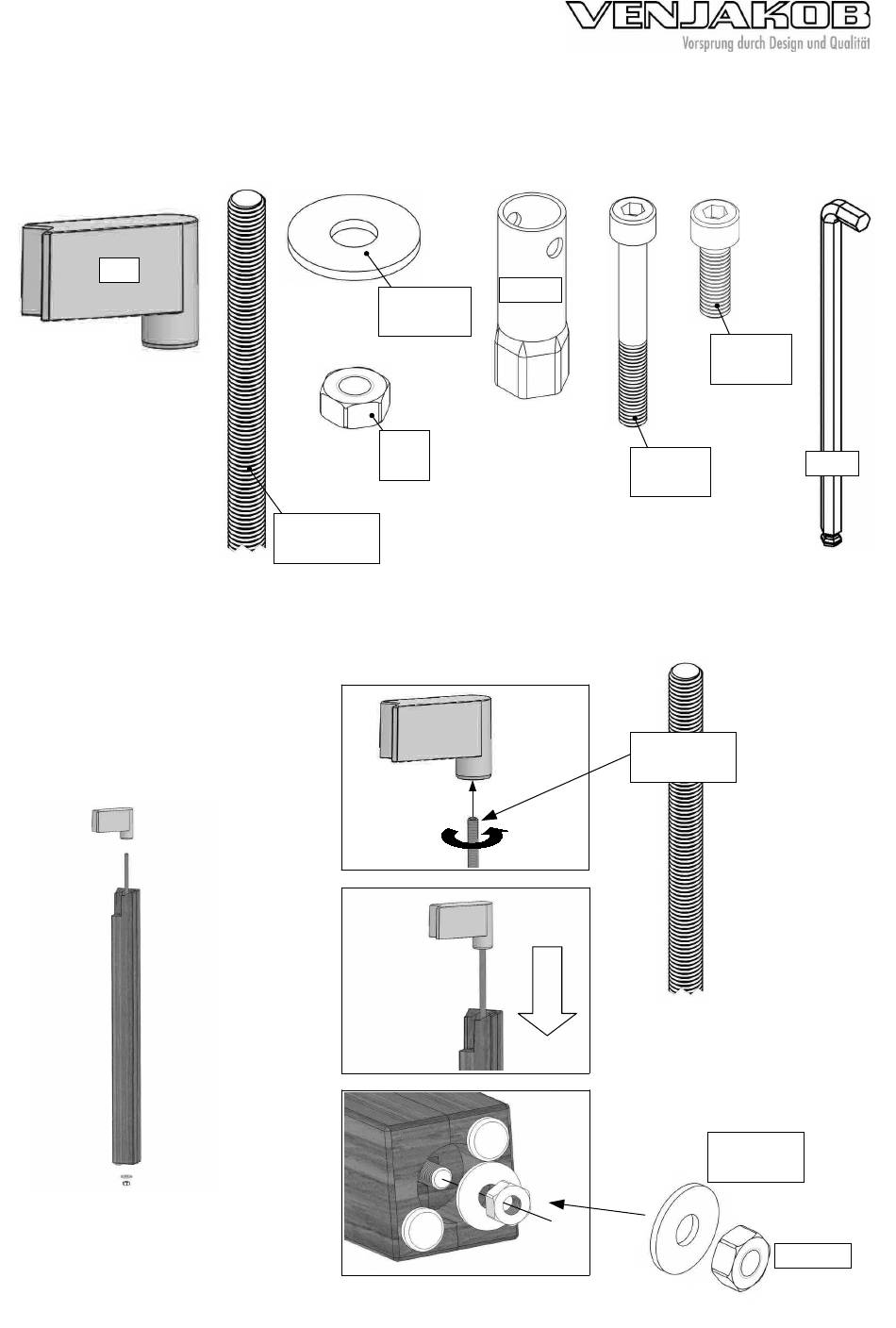

Aufbauanleitung / assembly
instructions mod.
Q736 - Q739 mit Frontauszug / with front extension
4x
1.Montagematerial.
1. Fitting material.
3. Fußmontage.
3. Assembling of the table feet.
Q736 - Q739 mit Frontauszug
4x
30 x 10,5
4x
M10
4x
M10 x 653
1.
2.
3.
1 / 8
SW17
4x
M8 x 65
4x
M10 x 653
4x
M8 x 25
SW6
4x
30 x 10,5
4x M10
Änderungsdatum: 28.09.20
Werbung
Verwandte Anleitungen für Venjakob Q736
Inhaltszusammenfassung für Venjakob Q736
- Seite 1 Aufbauanleitung / assembly instructions mod. Q736 - Q739 mit Frontauszug / with front extension SW17 30 x 10,5 M8 x 25 M8 x 65 M10 x 653 1.Montagematerial. 1. Fitting material. M10 x 653 30 x 10,5 3. Fußmontage. 3. Assembling of the table feet.
- Seite 2 3. Auf der Festseite die beiden Tischbeine mit je 2 Schrauben (M8 x 65) fixieren. 3. Fix two table legs with each 2 screws (M8 x 65) at the fixed side. 2 / 8 Q736 - Q739 mit Frontauszug Änderungsdatum: 28.09.20...
- Seite 3 6. Auf der Auszugsseite die beiden Tischbeine mit je 2 Schrauben (M8 x 25) fixieren. 6. Fix two table legs with each 2 screws (M8 x 25) at the extension side. 3 / 8 Q736 - Q739 mit Frontauszug Änderungsdatum: 28.09.20...
- Seite 4 7. Den Tisch wenden, ohne die Füße zu belasten und dann gleichzeitig alle 4 Tischbeine auf dem Boden absetzen. 7. Turn the table right-side-up without using the feet. Then put the table down on all 4 feet at once. 4 / 8 Q736 - Q739 mit Frontauszug Änderungsdatum: 28.09.20...
-
Seite 5: Klappeinlage In Der Mitte Einstellen
For this purpose the nut extenson-rod again. (SW13) can be loosened. Adjust the extenson-rod by turning the inner socket screw. Then tighten the nut of the extenson- rod again. 5 / 8 Q736 - Q739 mit Frontauszug Änderungsdatum: 28.09.20... -
Seite 6: Rechte Seite Einstellen / Adjust The Right Side
12c. Swing out the table-extension by using the 12c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 6 / 8 Q736 - Q739 mit Frontauszug Änderungsdatum: 28.09.20... -
Seite 7: Linke Seite Einstellen / Adjust The Left Side
13c. Swing in both pieces of the table-extension at the same time. Use the leather-belt to swing out the table- extension and check the hight again. If necessary, adjust again. 7 / 8 Q736 - Q739 mit Frontauszug Änderungsdatum: 28.09.20... - Seite 8 14. Fertiger Tisch; nicht ausgezogen. 14. Finished table; not extended. 15. Fertiger Tisch; ausgezogen. 15. Finished table; extended. 8 / 8 Q736 - Q739 mit Frontauszug Änderungsdatum: 28.09.20...
