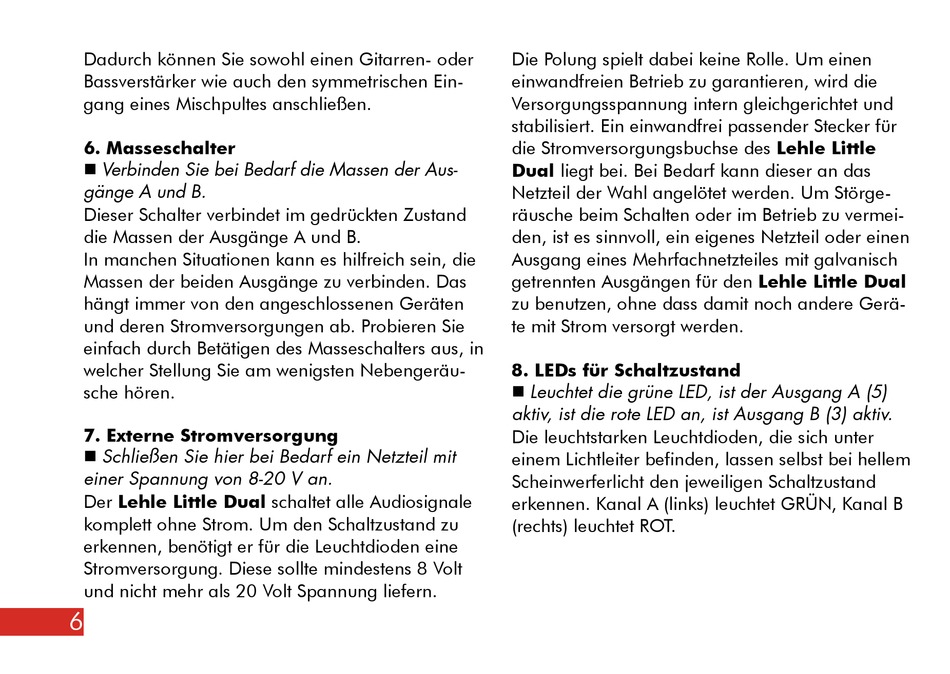

Lehle Little Dual Bedienungsanleitung Seite 8

Dadurch können Sie sowohl einen Gitarren- oder
Bassverstärker wie auch den symmetrischen Ein-
gang eines Mischpultes anschließen.
6. Masseschalter
 Verbinden Sie bei Bedarf die Massen der Aus-
gänge A und B.
Dieser Schalter verbindet im gedrückten Zustand
die Massen der Ausgänge A und B.
In manchen Situationen kann es hilfreich sein, die
Massen der beiden Ausgänge zu verbinden. Das
hängt immer von den angeschlossenen Geräten
und deren Stromversorgungen ab. Probieren Sie
einfach durch Betätigen des Masseschalters aus, in
welcher Stellung Sie am wenigsten Nebengeräu-
sche hören.
7. Externe Stromversorgung
 Schließen Sie hier bei Bedarf ein Netzteil mit
einer Spannung von 8-20 V an.
Der Lehle Little Dual schaltet alle Audiosignale
komplett ohne Strom. Um den Schaltzustand zu
erkennen, benötigt er für die Leuchtdioden eine
Stromversorgung. Diese sollte mindestens 8 Volt
und nicht mehr als 20 Volt Spannung liefern.
6
Die Polung spielt dabei keine Rolle. Um einen
einwandfreien Betrieb zu garantieren, wird die
Versorgungsspannung intern gleichgerichtet und
stabilisiert. Ein einwandfrei passender Stecker für
die Stromversorgungsbuchse des Lehle Little
Dual liegt bei. Bei Bedarf kann dieser an das
Netzteil der Wahl angelötet werden. Um Störge-
räusche beim Schalten oder im Betrieb zu vermei-
den, ist es sinnvoll, ein eigenes Netzteil oder einen
Ausgang eines Mehrfachnetzteiles mit galvanisch
getrennten Ausgängen für den Lehle Little Dual
zu benutzen, ohne dass damit noch andere Gerä-
te mit Strom versorgt werden.
8. LEDs für Schaltzustand
 Leuchtet die grüne LED, ist der Ausgang A (5)
aktiv, ist die rote LED an, ist Ausgang B (3) aktiv.
Die leuchtstarken Leuchtdioden, die sich unter
einem Lichtleiter befinden, lassen selbst bei hellem
Scheinwerferlicht den jeweiligen Schaltzustand
erkennen. Kanal A (links) leuchtet GRÜN, Kanal B
(rechts) leuchtet ROT.
