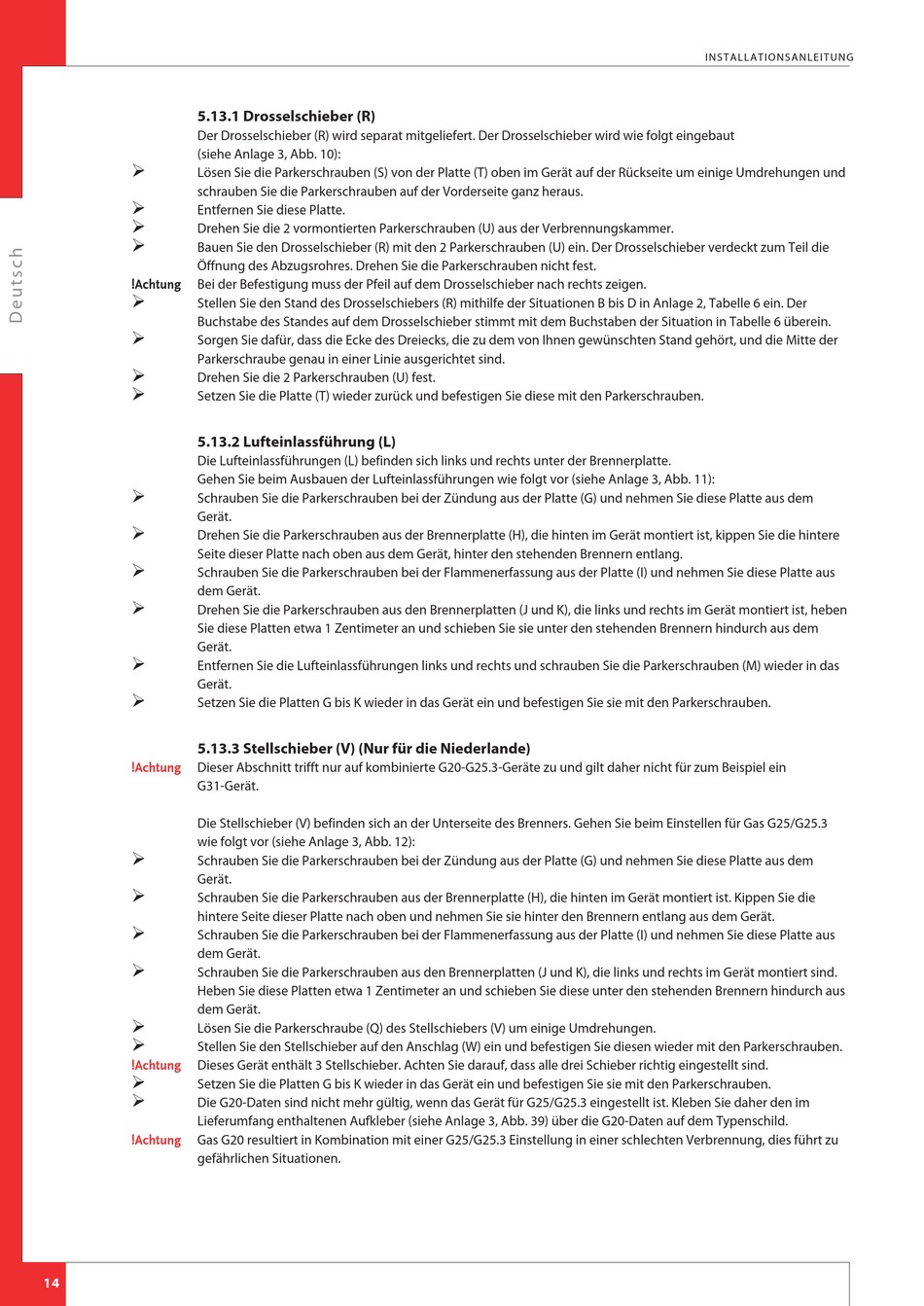

5.13.1 Drosselschieber (R)
Der Drosselschieber (R) wird separat mitgeliefert. Der Drosselschieber wird wie folgt eingebaut
(siehe Anlage 3, Abb. 10):
Ø
Lösen Sie die Parkerschrauben (S) von der Platte (T) oben im Gerät auf der Rückseite um einige Umdrehungen und
schrauben Sie die Parkerschrauben auf der Vorderseite ganz heraus.
Ø
Entfernen Sie diese Platte.
Ø
Drehen Sie die 2 vormontierten Parkerschrauben (U) aus der Verbrennungskammer.
Ø
Bauen Sie den Drosselschieber (R) mit den 2 Parkerschrauben (U) ein. Der Drosselschieber verdeckt zum Teil die
Öffnung des Abzugsrohres. Drehen Sie die Parkerschrauben nicht fest.
Bei der Befestigung muss der Pfeil auf dem Drosselschieber nach rechts zeigen.
!Achtung
Ø
Stellen Sie den Stand des Drosselschiebers (R) mithilfe der Situationen B bis D in Anlage 2, Tabelle 6 ein. Der
Buchstabe des Standes auf dem Drosselschieber stimmt mit dem Buchstaben der Situation in Tabelle 6 überein.
Ø
Sorgen Sie dafür, dass die Ecke des Dreiecks, die zu dem von Ihnen gewünschten Stand gehört, und die Mitte der
Parkerschraube genau in einer Linie ausgerichtet sind.
Ø
Drehen Sie die 2 Parkerschrauben (U) fest.
Ø
Setzen Sie die Platte (T) wieder zurück und befestigen Sie diese mit den Parkerschrauben.
5.13.2 Lufteinlassführung (L)
Die Lufteinlassführungen (L) befinden sich links und rechts unter der Brennerplatte.
Gehen Sie beim Ausbauen der Lufteinlassführungen wie folgt vor (siehe Anlage 3, Abb. 11):
Ø
Schrauben Sie die Parkerschrauben bei der Zündung aus der Platte (G) und nehmen Sie diese Platte aus dem
Gerät.
Ø
Drehen Sie die Parkerschrauben aus der Brennerplatte (H), die hinten im Gerät montiert ist, kippen Sie die hintere
Seite dieser Platte nach oben aus dem Gerät, hinter den stehenden Brennern entlang.
Ø
Schrauben Sie die Parkerschrauben bei der Flammenerfassung aus der Platte (I) und nehmen Sie diese Platte aus
dem Gerät.
Ø
Drehen Sie die Parkerschrauben aus den Brennerplatten (J und K), die links und rechts im Gerät montiert ist, heben
Sie diese Platten etwa 1 Zentimeter an und schieben Sie sie unter den stehenden Brennern hindurch aus dem
Gerät.
Ø
Entfernen Sie die Lufteinlassführungen links und rechts und schrauben Sie die Parkerschrauben (M) wieder in das
Gerät.
Ø
Setzen Sie die Platten G bis K wieder in das Gerät ein und befestigen Sie sie mit den Parkerschrauben.
5.13.3 Stellschieber (V) (Nur für die Niederlande)
Dieser Abschnitt trifft nur auf kombinierte G20-G25.3-Geräte zu und gilt daher nicht für zum Beispiel ein
!Achtung
G31-Gerät.
Die Stellschieber (V) befinden sich an der Unterseite des Brenners. Gehen Sie beim Einstellen für Gas G25/G25.3
wie folgt vor (siehe Anlage 3, Abb. 12):
Ø
Schrauben Sie die Parkerschrauben bei der Zündung aus der Platte (G) und nehmen Sie diese Platte aus dem
Gerät.
Ø
Schrauben Sie die Parkerschrauben aus der Brennerplatte (H), die hinten im Gerät montiert ist. Kippen Sie die
hintere Seite dieser Platte nach oben und nehmen Sie sie hinter den Brennern entlang aus dem Gerät.
Ø
Schrauben Sie die Parkerschrauben bei der Flammenerfassung aus der Platte (I) und nehmen Sie diese Platte aus
dem Gerät.
Ø
Schrauben Sie die Parkerschrauben aus den Brennerplatten (J und K), die links und rechts im Gerät montiert sind.
Heben Sie diese Platten etwa 1 Zentimeter an und schieben Sie diese unter den stehenden Brennern hindurch aus
dem Gerät.
Ø
Lösen Sie die Parkerschraube (Q) des Stellschiebers (V) um einige Umdrehungen.
Ø
Stellen Sie den Stellschieber auf den Anschlag (W) ein und befestigen Sie diesen wieder mit den Parkerschrauben.
Dieses Gerät enthält 3 Stellschieber. Achten Sie darauf, dass alle drei Schieber richtig eingestellt sind.
!Achtung
Ø
Setzen Sie die Platten G bis K wieder in das Gerät ein und befestigen Sie sie mit den Parkerschrauben.
Ø
Die G20-Daten sind nicht mehr gültig, wenn das Gerät für G25/G25.3 eingestellt ist. Kleben Sie daher den im
Lieferumfang enthaltenen Aufkleber (siehe Anlage 3, Abb. 39) über die G20-Daten auf dem Typenschild.
Gas G20 resultiert in Kombination mit einer G25/G25.3 Einstellung in einer schlechten Verbrennung, dies führt zu
!Achtung
gefährlichen Situationen.
