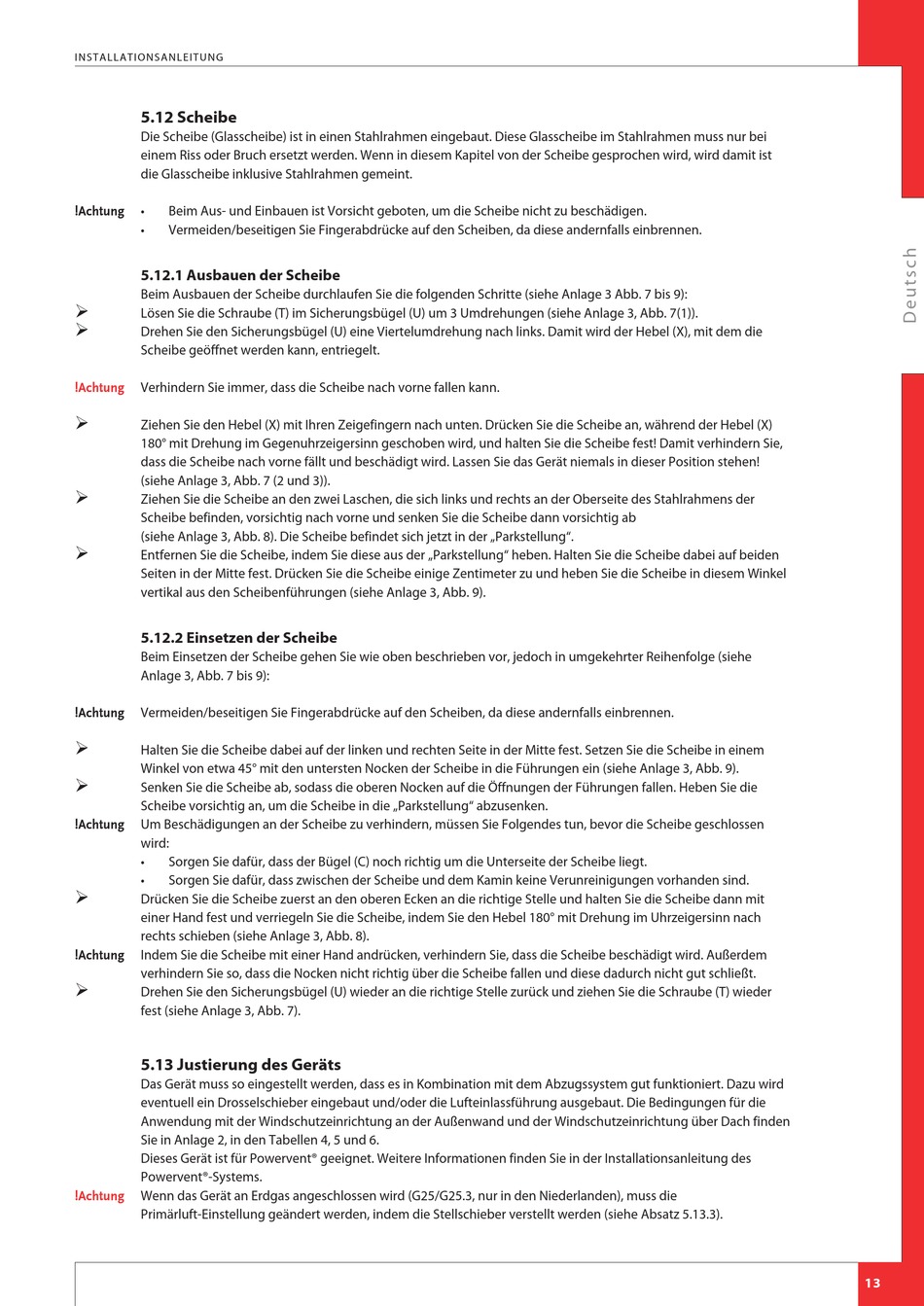

I N STA L L ATIO NS ANL E ITU N G
5.12 Scheibe
Die Scheibe (Glasscheibe) ist in einen Stahlrahmen eingebaut. Diese Glasscheibe im Stahlrahmen muss nur bei
einem Riss oder Bruch ersetzt werden. Wenn in diesem Kapitel von der Scheibe gesprochen wird, wird damit ist
die Glasscheibe inklusive Stahlrahmen gemeint.
• Beim Aus- und Einbauen ist Vorsicht geboten, um die Scheibe nicht zu beschädigen.
!Achtung
• Vermeiden/beseitigen Sie Fingerabdrücke auf den Scheiben, da diese andernfalls einbrennen.

5.12.1 Ausbauen der Scheibe

Beim Ausbauen der Scheibe durchlaufen Sie die folgenden Schritte (siehe Anlage 3 Abb. 7 bis 9):
Ø
Lösen Sie die Schraube (T) im Sicherungsbügel (U) um 3 Umdrehungen (siehe Anlage 3, Abb. 7(1)).
Ø
Drehen Sie den Sicherungsbügel (U) eine Viertelumdrehung nach links. Damit wird der Hebel (X), mit dem die
Scheibe geöffnet werden kann, entriegelt.
Verhindern Sie immer, dass die Scheibe nach vorne fallen kann.
!Achtung
Ø
Ziehen Sie den Hebel (X) mit Ihren Zeigefingern nach unten. Drücken Sie die Scheibe an, während der Hebel (X)
180° mit Drehung im Gegenuhrzeigersinn geschoben wird, und halten Sie die Scheibe fest! Damit verhindern Sie,
dass die Scheibe nach vorne fällt und beschädigt wird. Lassen Sie das Gerät niemals in dieser Position stehen!
(siehe Anlage 3, Abb. 7 (2 und 3)).
Ø
Ziehen Sie die Scheibe an den zwei Laschen, die sich links und rechts an der Oberseite des Stahlrahmens der
Scheibe befinden, vorsichtig nach vorne und senken Sie die Scheibe dann vorsichtig ab
(siehe Anlage 3, Abb. 8). Die Scheibe befindet sich jetzt in der „Parkstellung".
Ø
Entfernen Sie die Scheibe, indem Sie diese aus der „Parkstellung" heben. Halten Sie die Scheibe dabei auf beiden
Seiten in der Mitte fest. Drücken Sie die Scheibe einige Zentimeter zu und heben Sie die Scheibe in diesem Winkel
vertikal aus den Scheibenführungen (siehe Anlage 3, Abb. 9).

5.12.2 Einsetzen der Scheibe

Beim Einsetzen der Scheibe gehen Sie wie oben beschrieben vor, jedoch in umgekehrter Reihenfolge (siehe
Anlage 3, Abb. 7 bis 9):
Vermeiden/beseitigen Sie Fingerabdrücke auf den Scheiben, da diese andernfalls einbrennen.
!Achtung
Ø
Halten Sie die Scheibe dabei auf der linken und rechten Seite in der Mitte fest. Setzen Sie die Scheibe in einem
Winkel von etwa 45° mit den untersten Nocken der Scheibe in die Führungen ein (siehe Anlage 3, Abb. 9).
Ø
Senken Sie die Scheibe ab, sodass die oberen Nocken auf die Öffnungen der Führungen fallen. Heben Sie die
Scheibe vorsichtig an, um die Scheibe in die „Parkstellung" abzusenken.
!Achtung Um Beschädigungen an der Scheibe zu verhindern, müssen Sie Folgendes tun, bevor die Scheibe geschlossen
wird:
• Sorgen Sie dafür, dass der Bügel (C) noch richtig um die Unterseite der Scheibe liegt.
• Sorgen Sie dafür, dass zwischen der Scheibe und dem Kamin keine Verunreinigungen vorhanden sind.
Ø
Drücken Sie die Scheibe zuerst an den oberen Ecken an die richtige Stelle und halten Sie die Scheibe dann mit
einer Hand fest und verriegeln Sie die Scheibe, indem Sie den Hebel 180° mit Drehung im Uhrzeigersinn nach
rechts schieben (siehe Anlage 3, Abb. 8).
Indem Sie die Scheibe mit einer Hand andrücken, verhindern Sie, dass die Scheibe beschädigt wird. Außerdem
!Achtung
verhindern Sie so, dass die Nocken nicht richtig über die Scheibe fallen und diese dadurch nicht gut schließt.
Ø
Drehen Sie den Sicherungsbügel (U) wieder an die richtige Stelle zurück und ziehen Sie die Schraube (T) wieder
fest (siehe Anlage 3, Abb. 7).
5.13 Justierung des Geräts
Das Gerät muss so eingestellt werden, dass es in Kombination mit dem Abzugssystem gut funktioniert. Dazu wird
eventuell ein Drosselschieber eingebaut und/oder die Lufteinlassführung ausgebaut. Die Bedingungen für die
Anwendung mit der Windschutzeinrichtung an der Außenwand und der Windschutzeinrichtung über Dach finden
Sie in Anlage 2, in den Tabellen 4, 5 und 6.
Dieses Gerät ist für Powervent® geeignet. Weitere Informationen finden Sie in der Installationsanleitung des
Powervent®-Systems.
!Achtung Wenn das Gerät an Erdgas angeschlossen wird (G25/G25.3, nur in den Niederlanden), muss die
Primärluft-Einstellung geändert werden, indem die Stellschieber verstellt werden (siehe Absatz 5.13.3).
13
