Inhaltszusammenfassung für Atag CX4611D

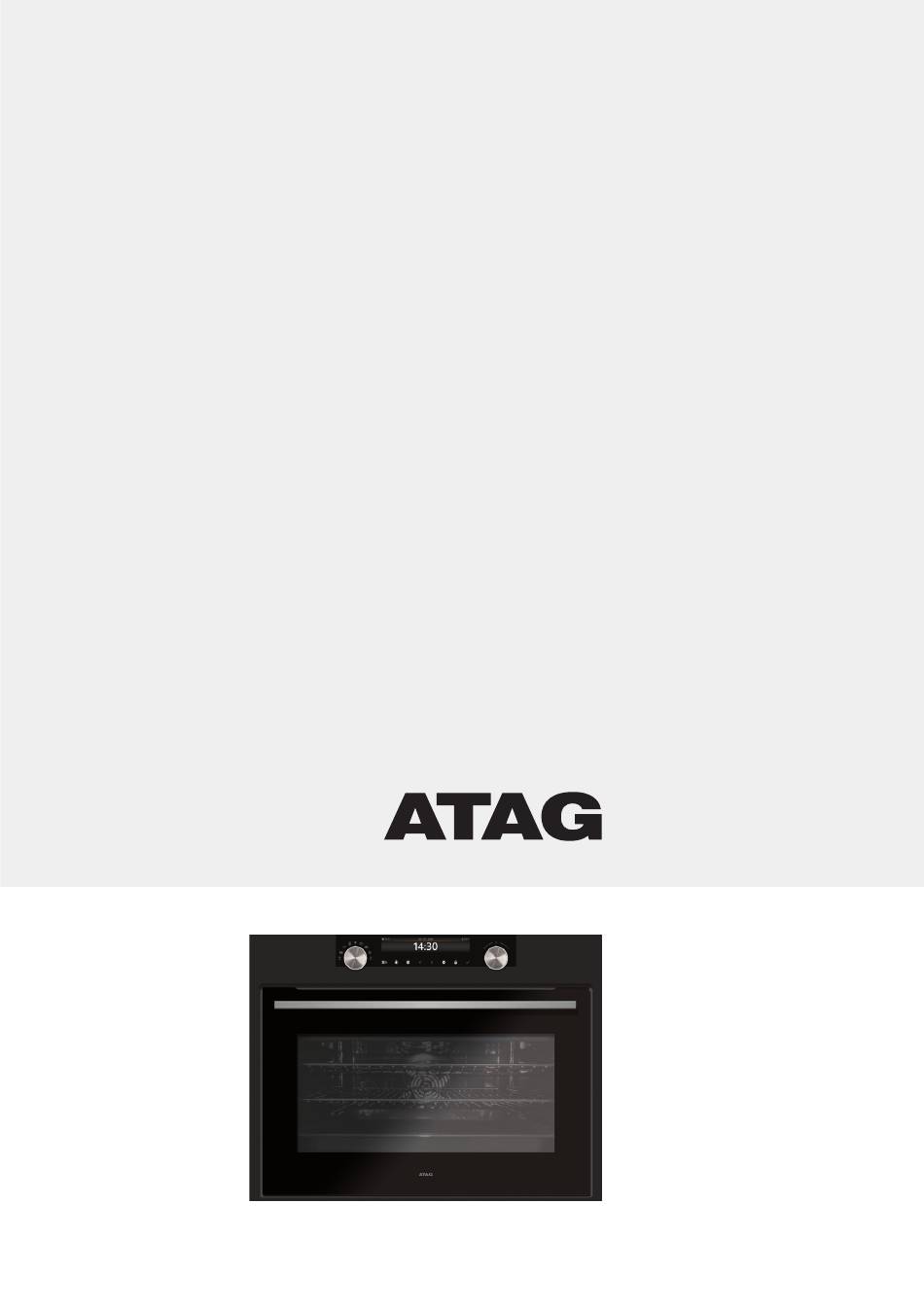

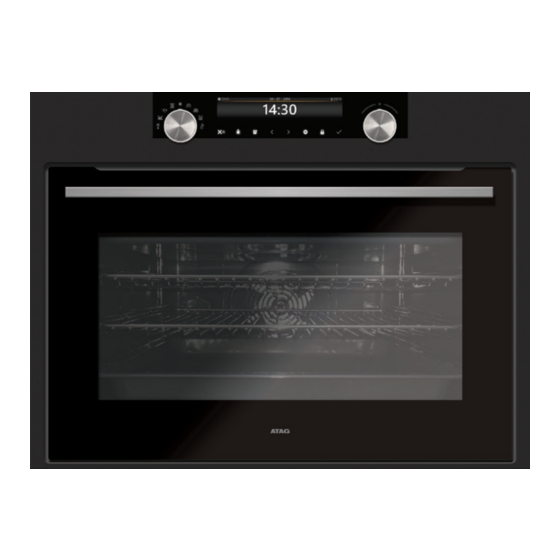

- Seite 1 Bedienungsanleitung Kombi-Mikrowelle CX4611D CX4612D CX4692D...
- Seite 2 Anleitung DE 3 - DE 39 Verwendete Piktogramme Wichtige Informationen Tipp...
-
Seite 3: Inhaltsverzeichnis
IHR OFEN Ihr Ofen Einführung Bedienleiste Beschreibung Führungsschienen/Teleskopführungsschienen Zubehör Tür Lüfter Hauptfunktionen Tasten Navigation Erste Verwendung Erste Schritte Bedienung Funktionsauswahl Modus zur Funktionseinstellung Zubereitungsfortschritt Ende-Anzeige Einstellungen während des Betriebs ändern Verwendung Funktionentabelle Verwenden der Mikrowelle Menü „Einstellungen“ Plus-Menü Garinformationen Schnelles Vorheizen Verzögerter Start Gratinieren Garen in Phasen... -
Seite 4: Einführung
IHR OFEN Einführung Herzlichen Glückwunsch zum Kauf Ihres Kombi-Mikrowellenofens von ATAG. Bei der Entwicklung dieses Produkts standen eine einfache Bedienung und optimale Benutzerfreundlichkeit im Mittelpunkt. Der Ofen verfügt über eine Vielzahl von Einstellungen, die es Ihnen ermöglichen, jedes Mal die passende Garmethode zu wählen. -
Seite 5: Bedienleiste
IHR OFEN Bedienleiste 6 7 8 9 1. Funktionswahl-Drehschalter (in Position „Aus“) 2. Auftauen 3. Programme und Favoriten 4. Schnelles Vorheizen 5. Ofen 6. Mikrowelle 7. Kombi-Mikrowelle 8. Erwärmen 9. Aqua Clean 10. Anzeige 11. Auswahldrehknopf 12. Ein-/Austaste und Stopptaste (Abbrechen) 13. -
Seite 6: Beschreibung
IHR OFEN Beschreibung Ebene 4 Ebene 3 Ebene 2 Ebene 1 1. Bedienleiste 2. Ofenebenen 3. Ofentür 4. Türgriff Führungsschienen/Teleskopführungsschienen • Der Ofen verfügt je nach Modell über vier oder fünf Führungsschienen (Ebene 1 bis 4/5). Ebene 1 wird hauptsächlich in Kombination mit Unterhitze verwendet. -
Seite 7: Zubehör
IHR OFEN Zubehör Im Lieferumfang Ihres Geräts sind je nach Modell verschiedene Zubehörteile enthalten. Verwenden Sie ausschließlich Originalzubehörteile; sie wurden speziell für Ihr Gerät entwickelt. Stellen Sie sicher, dass das gesamte verwendete Zubehör den Temperatureinstellungen der gewählten Ofenfunktion standhält. Hinweis: Nicht alle Zubehörteile sind für jedes Gerät geeignet/ verfügbar (kann auch von Land zu Land variieren). -
Seite 8: Lüfter
IHR OFEN • Dieser Ofen ist mit einem „sanft schließenden“ Türsystem ausgestattet. Wenn die Tür geschlossen wird, dämpft das System die Stärke der Bewegung ab einem bestimmten Winkel, und die Tür wird leise geschlossen. Lüfter • Das Gerät ist mit einem Lüfter ausgestattet, der das Gehäuse und die Bedienleiste kühlt. -
Seite 9: Tasten
IHR OFEN Mikrowelle Meine Mikrowelle Mikrowelle Kombi-Mikrowelle Umluft + Mikrowelle Grill + Lüfter + Mikrowelle Erwärmen Tellererwärmung Warm halten Aqua Clean Tasten In der nachstehenden Tabelle finden Sie die Beschreibung der verschiedenen Tasten. Tasten Beschreibung der Tasten Ein-/Austaste und Stopptaste - Kurz eindrücken: Einstellung löschen oder einen Schritt im Menü... -
Seite 10: Navigation
IHR OFEN Plus-Taste - Das Einstellungsmenü öffnen oder schließen (im Standby-Modus). - Das Plus-Menü mit den zurzeit zusätzlich zur Verfügung stehenden Optionen öffnen oder schließen (in Position „Ein“). Kindersicherungs-Taste Halten Sie die Stopptaste eingedrückt, um das Gerät zu sperren. Bestätigungstaste - Alle weißen Einstellungen/Elemente in der Anzeige bestätigen. - Seite 11 IHR OFEN In jedem Menü sieht die Navigation folgendermaßen aus: • Verwenden Sie die Navigationstasten oder drücken Sie den Auswahldrehknopf, um den aktivierten Bereich (grauer Hintergrund) zu verschieben. • Die Einstellung im aktivierten Bereich kann durch Drehen des Auswahldrehknopfs (links = weniger, rechts = mehr) geändert werden.
-
Seite 12: Erste Verwendung
ERSTE VERWENDUNG Erste Schritte • Reinigen Sie den Ofenraum und das Zubehör mit heißem Wasser und Spülmittel. Verwenden Sie keine aggressiven Reinigungsmittel, Scheuerschwämme oder Ähnliches. • Bei der ersten Verwendung strömt ein fremdartiger Geruch aus dem Ofen – das ist normal. Stellen Sie sicher, dass bei der ersten Verwendung für ausreichende Raumlüftung gesorgt ist. - Seite 13 ERSTE VERWENDUNG Einstellen der Uhrzeit ZEIT l STUNDE 1. Drehen Sie am Auswahldrehknopf, um die Stunden zu ändern. 2. Bestätigen Sie diese Einstellung, indem Sie auf die rechte Navigationstaste oder auf den Auswahldrehknopf drücken. 3. Drehen Sie am Auswahldrehknopf, um die Minuten zu ändern. 4.
-
Seite 14: Bedienung
BEDIENUNG Funktionsauswahl Wählen Sie die für Ihr Gericht passende Funktion aus. Beziehen Sie sich für die verfügbaren Funktionen auf die Tabelle im Kapitel „Funktionentabelle“. • Wechseln Sie direkt zur Anzeige des Zubereitungsfortschritts, indem Sie auf die Bestätigungstaste drücken (die Taste blinkt, wenn es möglich ist, das Programm zu starten). - Seite 15 BEDIENUNG 4. Drehen Sie am Auswahldrehknopf, um die Einstellung zu ändern. OFEN l TEMPERATUR 14:30 °C °C 5. Bestätigen Sie die Einstellung, indem Sie auf die rechte Navigationstaste oder auf den Auswahldrehknopf drücken. Die nächste Einstellung der Unterfunktion wird aktiviert. OFEN l GARZEIT 14:30 °C...
-
Seite 16: Zubereitungsfortschritt
BEDIENUNG Zubereitungsfortschritt • Auf der linken Seite des Bildschirms werden die Temperatur und/oder die Leistung angezeigt (wenn die eingestellte Temperatur noch nicht erreicht ist, schaltet die Temperatur zwischen Ofenraumtemperatur (grau) und eingestellter Temperatur (weiß) hin und her). Wenn die eingestellte Temperatur erreicht ist, wird das Popup „Die eingestellte Temperatur ist erreicht“... - Seite 17 BEDIENUNG ▷ Nach 10 Minuten Inaktivität schaltet sich die Anzeige in den Standby-Modus. Extra-Zeit hinzufügen 1. Drücken Sie auf die rechte Navigationstaste, um „Extra-Zeit hinzufügen“ auszuwählen. 2. Die Zeiteinstellung wird aktiv und kann direkt durch Drehen des Auswahldrehknopfs geändert werden. 3.
-
Seite 18: Einstellungen Während Des Betriebs Ändern
BEDIENUNG Einstellungen während des Betriebs ändern • Wenn Sie während des Betriebs die Navigationstasten betätigen, wird der aktivierte Bereich angezeigt. Die ausgewählte Einstellung kann jetzt geändert werden, siehe Kapitel „Modus zur Funktionseinstellung“. • Nach Bestätigung mithilfe der Bestätigungstaste wird der Bildschirm des Zubereitungsfortschritts mit den geänderten Einstellungen eingeblendet. -
Seite 19: Verwendung
VERWENDUNG Funktionentabelle Schauen Sie in der Tabelle für die Auswahl der bevorzugten Ofenfunktion nach. Beachten Sie auch die Zubereitungshinweise auf der Verpackung des Gerichts. • Im „Mikrowellenmodus“: Verwenden Sie kein Geschirr oder Geräte aus Metall und heizen Sie den Ofen nicht vor. Funktion Beschreibung Ofenfunktionen... - Seite 20 VERWENDUNG Funktion Beschreibung Großer Grill • Heizen mithilfe des oberen Heizelements und des Grillelements. • Dieser Modus ist besonders für Gerichte und Backwaren nützlich, die eine untere Kruste oder Bräunung erfordern. Verwenden Sie ihn kurz vor Ende der Back-/Bratzeit. • Schieben Sie den Rost in den oberen Teil des Ofens und das Backblech in die mittlere Einschubebene.
-
Seite 21: Unterhitze
VERWENDUNG Funktion Beschreibung Oberhitze • Heizen nur mithilfe des oberen Heizelements. • Dieser Modus wird verwendet, um die obere Schicht des Gerichts zu backen oder zu braten. • Schieben Sie das Backblech oder den Rost in die mittlere Einschubebene. • Empfohlene Temperatur: 150 °C Unterhitze •... - Seite 22 VERWENDUNG Funktion Beschreibung Spar-Umluft • Heizen mithilfe von Umluft. Spar-Umluft verbraucht weniger Energie, aber liefert dieselben Resultate wie die Umluft-Einstellung. Das Garen dauert einige Minuten länger. • Dieser Modus ist zum Braten von Fleisch und Backen von Teigwaren geeignet. • Schieben Sie das Backblech oder den Rost in die mittlere Einschubebene.
-
Seite 23: Verwenden Der Mikrowelle
VERWENDUNG Funktion Beschreibung Mikrowelle + Grill mit Lüfter • Die Speise wird mit einer Kombination aus Mikrowellen und Grill mit Lüfter gegart. • Verwenden Sie diese Kombination für kleinere Stücke Fleisch, Fisch und Gemüse. • Sie ermöglicht ein schnelles Garen und gebräunte, knusprige Krusten. - Seite 24 VERWENDUNG Die Mikrowelle wird verwendet für: • die Mikrowellenfunktion. • die Kombi-Funktionen. Garprinzip 1. Die von dem Gerät erzeugten Mikrowellen werden durch ein Verteilungssystem gleichmäßig verbreitet. Dadurch wird die Speise einheitlich gegart. 2. Das Essen absorbiert die Mikrowellen bis zu einer Tiefe von etwa 2,5 cm.
-
Seite 25: Richtlinien Für Mikrowellengeschirr
VERWENDUNG Richtlinien für Mikrowellengeschirr Das von Ihnen für die Mikrowellenfunktion verwendete Geschirr sollte die Mikrowellen nicht blockieren. Metalle wie Edelstahl, Aluminium und Kupfer reflektieren Mikrowellen. Verwenden Sie aus diesem Grund kein Geschirr aus Metall. Geschirr, das als mikrowellengeeignet gekennzeichnet ist, kann problemlos verwendet werden. Für weitere Informationen zu geeignetem Geschirr beachten Sie bitte die folgenden Richtlinien und verwenden Sie stets das Glasbackblech auf Ebene 1, wenn Sie die Mikrowellenfunktion nutzen. -
Seite 26: Menü „Einstellungen
VERWENDUNG Mikrowellenge- Geschirr Bemerkungen eignet Kunststoff Besonders hitzebeständiges thermoplastisches Material. Andere Kunststoffe können sich bei hohen Temperaturen verformen oder verfärben. Verwenden Sie keinen Melamin-Kunststoff. Kann zur Aufnahme von Flüssigkeit verwendet werden. Darf die Lebensmittel nicht berühren. Seien Sie beim Entfernen der Folie vorsichtig – es könnte heißer Dampf austreten. - Seite 27 VERWENDUNG Allgemeines In diesem Menü können Sie folgende Einstellungen vornehmen: • Sprache (Sprache der Anzeige) • Zeit (immer im 24-h-Format) • Zeitanzeige (24-h- oder 12-h-Format) • Datum (immer Tag-Monat-Jahr-Format) • Datumsanzeige (TTMMJJJJ oder MMTTJJJJ) • Töne (Lautstärke der allgemeinen akustischen Signale) •...
-
Seite 28: Plus-Menü
VERWENDUNG Plus-Menü Abhängig von der Funktion ist es möglich, zusätzliche Funktionalität auszuwählen (nachdem Sie eine Hauptfunktion und Einstellungen im „Modus zur Funktionseinstellung“ ausgewählt haben), indem Sie auf die „Plus-Taste“ drücken. • Ein kleines Symbol neben der aktuellen Zeitanzeige gibt an, welche Funktionen des Plus-Menüs aktiviert sind. -
Seite 29: Garinformationen
VERWENDUNG Garinformationen Der Bildschirm „Garinformationen“ enthält weitere Informationen zur gewählten Funktion, wie die benötigten Geräte und wozu die Funktion verwendet wird. Schnelles Vorheizen Es gibt zwei verschiedene Möglichkeiten, um schnelles Vorheizen zu verwenden: Schnelles Vorheizen im Menü „Einstellungen“ aktivieren (standardmäßig ein oder aus) 1. -
Seite 30: Verzögerter Start
VERWENDUNG Verzögerter Start Nutzen Sie die Funktion „Verzögerter Start“, wenn Sie zu einem späteren Zeitpunkt mit dem Garen starten möchten, indem Sie die gewünschte Endzeit einstellen. 1. Drücken Sie auf die Plus-Taste (im „Modus zur Funktionseinstellung“). 2. Wählen Sie „Verzögerter Start“ mit der rechten Navigationstaste aus. 3. -
Seite 31: Zu Manuellem Garen Wechseln
VERWENDUNG 4. Um eine Phase hinzuzufügen, wählen Sie die zweite Phase aus, indem Sie auf die Navigationstaste drücken oder am Auswahldrehknopf drehen, und um die Phase zur Bearbeitung einzugeben, drücken Sie auf die Bestätigungstaste. Die Anzeige wechselt zur Anzeige der Ofeneinstellungen. 5. -
Seite 32: Eieruhr
VERWENDUNG • In den Einstellungen werden zunächst die Abbildung der Speise (nicht einstellbar), das Gewicht (anhängig von der Speise) (wenn einstellbar), die Intensität (nicht immer einstellbar) und die Garzeit angezeigt. Passen Sie gegebenenfalls die Intensität und/oder das Gewicht an. Favoriten (siehe Kapitel „Ende-Anzeige“) •... -
Seite 33: Erwärmen
VERWENDUNG Erwärmen • Tellererwärmung ▷ Diese Funktion wird zum Erwärmen von Geschirr (Teller, Becher) verwendet, sodass die servierten Gerichte länger warm bleiben. ▷ Wenn Sie diese Funktion wählen, können Sie die Temperatur und die Dauer für das Erwärmen festlegen. • Warm halten ▷... -
Seite 34: Reinigen
REINIGEN Das Gerät reinigen Reinigen Sie den Ofen regelmäßig, um die Ansammlung von Fett und Essenrückständen zu vermeiden, besonders auf den Oberflächen an der Innen- und Außenseite, der Tür und der Dichtung. • Aktivieren Sie die Tastensperre (um zu verhindern, dass das Gerät versehentlich eingeschaltet wird). -
Seite 35: Entfernen Und Reinigen Der Führungsschienen
REINIGEN Entfernen und Reinigen der Führungsschienen Verwenden Sie nur herkömmliche Reinigungsprodukte, um die Führungsschienen zu reinigen. • Entfernen Sie die Schraube mit einem Schraubendreher. • Entfernen Sie die Führungsschienen aus den Löchern in der Rückwand. Bewahren Sie die Abstandhalter für die Führungsschienen sorgfältig auf. -
Seite 36: Austausch Der Ofenlampe
REINIGEN Austausch der Ofenlampe Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet. Die Lampe ist ein Verbrauchsgut und daher nicht in der Garantie inbegriffen. Ersetzen Sie die defekte Lampe durch eine Lampe des gleichen Typs. -
Seite 37: Probleme Lösen
PROBLEME LÖSEN Allgemeines Wenn Sie Probleme mit Ihrem Ofen haben, konsultieren Sie die nachfolgende Problemübersicht. Falls die Probleme weiterhin bestehen, wenden Sie sich bitte an den Kundendienst. Das Essen bleibt roh. • Überprüfen Sie, ob die Eieruhr eingestellt wurde und Sie die „Start-Taste“... - Seite 38 Reparaturen am Gerät sollten nur von einem qualifizierten Kundendiensttechniker durchgeführt werden. Falls Wartungsmaßnahmen erforderlich sind, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie den Kundenservice von ATAG. Halten Sie bei Ihrem Anruf die folgenden Informationen griffbereit: • Die Modell- und die Seriennummer (an der Innenseite der Ofentür angebracht)
-
Seite 39: Ihr Ofen Und Die Umwelt
IHR OFEN UND DIE UMWELT Entsorgung von Gerät und Verpackung Dieses Produkt wurde aus nachhaltigen Materialien hergestellt. Allerdings muss das Gerät nach Ablauf seiner Nutzungsdauer verantwortungsbewusst entsorgt werden. Informationen dazu erhalten Sie beim Umwelt-/Entsorgungsamt. Die Verpackung des Gerätes kann recycelt werden. Folgende Materialien wurden benutzt: •... - Seite 40 Das Gerätetypenschild befindet sich im Innenraum des Gerätes. Halten Sie die vollständige Typennummer bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen. Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte. *687011* 687011...
