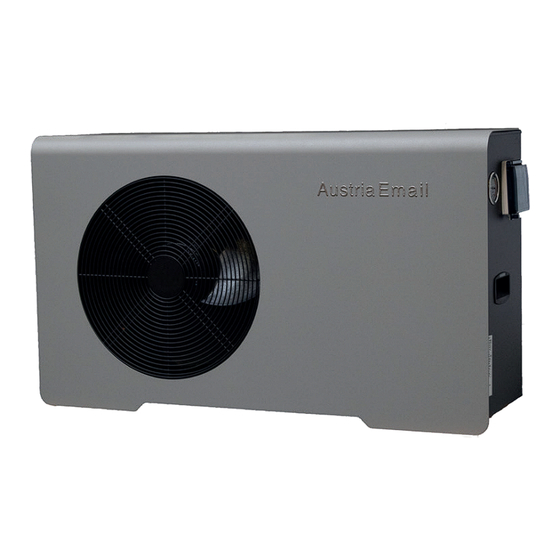

- Seite 1 Installations- und Wartungsanleitung Schwimmbadwärmepumpe Aeromax 08 / 10 / 12 / 14 kW Bitte um Weitergabe an den Benutzer. Druckfehler und technische Änderungen vorbehalten.
-
Seite 3: Wasseranschluss
ALLGEMEINE WARNHINWEISE Dieses Gerät ist nicht bestimmt für den Gebrauch durch Personen (Kinder eingeschlossen), deren körperliche, sensorische oder geistige Leistungsfähigkeit eingeschränkt ist, oder durch Personen ohne Erfahrung oder Kenntnisse in der Bedienung des Gerätes, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder im Vorfeld in die Verwendung des Gerätes eingewiesen wurden. -
Seite 4: Elektroanschluss
ALLGEMEINE WARNHINWEISE ELEKTROANSCHLUSS Um jegliches Verletzungs- oder Stromschlagrisiko zu vermeiden, vor jedem Entfernen der Abdeckung sicherstellen, dass die Stromversorgung unterbrochen ist. Der Anschluss muss den gültigen Installationsnormen und Vorschriften des Landes entsprechen, in dem die Aeromax installiert wird (siehe Seite 15). Der Elektroanschluss muss vor dem Gerät mit einer allpoligen Trennvorrichtung (Leitungsschutzschalter, Sicherung) ausgerüstet werden, die den geltenden lokalen Installationsnormen entspricht (Fehlerstrom-Schutzschalter 30 mA). - Seite 5 ALLGEMEINE WARNHINWEISE Nicht durchstechen oder verbrennen. Beachten Sie, dass Kältemittel geruchlos sein können. Um jegliches Brand-, Explosions- oder Verletzungsrisiko zu vermeiden, das Gerät nicht verwenden, wenn in der Nähe schädliche Gase (entflammbar oder korrosiv) festgestellt wurden. Bitte beachten Sie, dass eine längere direkte Exposition gegenüber der kalten oder warmen Luft aus der Wärmepumpe Ihre allgemeine Fitness und Gesundheit beeinträchtigen könnte.
-
Seite 6: Inhaltsverzeichnis
Installations- und Wartungsanleitung Inhaltsverzeichnis Vorstellung des Produkts ....................7 Wichtige Empfehlungen .............................7 Lieferumfang ................................. 7 Handhabung, Transport, Lagerung ........................7 Funktionsprinzip ..............................8 Technische Daten ..............................9 Installation .........................10 Benötigtes Werkzeug............................11 Zusätzliches Material ............................12 Wahl des Installationsortes..........................12 Aufstellung des Produkts ..........................14 Öffnen des Produkts ............................15 Wasseranschluss ..............................16 Elektroanschluss ...............................16 Inbetriebnahme und erste Einstellungen......................17... -
Seite 7: Vorstellung Des Produkts
Installationsanleitung: Vorstellung des Produktes 1. Vorstellung des Produktes 1.1. Wichtige Empfehlungen Installation und Einrichtung der Aeromax können aufgrund von hohem Druck und stromführenden Teilen Gefahren bergen. Die Aeromax darf nur von geschultem und qualifiziertem Personal installiert, eingerichtet und gewartet werden. 1.2. -
Seite 8: Funktionsprinzip
Installationsanleitung: Funktionsprinzip Zulässige Position Unzulässige Positionen umgedreht auf der Seite liegend 1.4. Funktionsprinzip Die Aeromax nutzt die Außenluft, um das Wasser in Ihrem Schwimmbad zu erwärmen. Das in der Aeromax enthaltene Kältemittel durchläuft einen thermodynamischen Zyklus, der es ermöglicht, die in der Außenluft enthaltene Energie auf das Wasser im Schwimmbad zu übertragen. -
Seite 9: Technische Daten
Installationsanleitung: Technische Daten 1.5. Technische Daten Aeromax 10 Aeromax 12 Aeromax 14 Aeromax 8 Leistungswerte gemessen bei: Luft 15 °C / Wasser 26 °C 10,07 12,19 Abgegebene Leistung (kW) 8,28 9,25 1,88 Leistungsaufnahme (kW) 2,16 2,16 2,82 4,39 4,28 4,66 4,52 Leistungswerte gemessen bei: Luft 24 °C / Wasser 26 °C 10,03... -
Seite 10: Installation
Installationsanleitung: Aufstellung der Aeromax Abmessungen – Modelle Aeromax 8 und Aeromax 10 1 057 Wasserentnahmepunkte – Modelle Aeromax 8 und Aeromax 10 136.5 Abmessungen – Modelle Aeromax 12 und Aeromax 14 1 115... -
Seite 11: Benötigtes Werkzeug
Installationsanleitung: Aufstellung der Aeromax Wasserentnahmepunkte – Modelle Aeromax 12 und Aeromax 14 2. Installation 2.1. Benötigtes Werkzeug: • Kreuzschlitzschraubendreher • Bohrmaschine • Bohrer Ø 10 mm • Hammer • Gabelschlüssel • Säge (Schneiden der PVC-Rohre) • Schleifpapier • Seitenschneider • Abisolierzange •... -
Seite 12: Zusätzliches Material
Installationsanleitung: Installation 2.2. Zusätzliches Material: • ¼-Drehungs-Ventil (X3) • PVC-Anschluss Ø50 (je nach Installation) • PVC-Hochdruckleitung (starr oder flexibel) • Kleber für die Anschlüsse (blau) • Stromversorgungskabel/Leistungsschutzschalter (siehe Tabelle S. 12) • Aceton • Schlauch, Ø 16 mm innen, für den Kondenswasserablauf. 2.3. - Seite 13 Installationsanleitung: Installation RICHTIG FALSCH Möglichst weit entfernt von Fenstern installieren. Das Produkt nicht in einem Mauerwinkel oder kleinen Hof installieren max. 5° Die Aeromax muss auf einer ebenen, stabilen und ausreichend soliden Fläche verankert werden, die das Gewicht der Aeromax in Betrieb tragen kann. Wenn der Untergrund etwas geneigt ist (max.
-
Seite 14: Aufstellung Des Produkts
Installationsanleitung: Installation RICHTIG FALSCH min. 3,50 m Die Aeromax darf weder auf das Schwimmbad noch auf eine Die Aeromax muss mindestens 3,50 m vom Becken entfernt Terrasse ausgerichtet sein, um eine Belästigung durch den installiert werden, um sie vor Wasser zu schützen. Kaltluftstrom zu vermeiden. -
Seite 15: Öffnen Des Produkts
Installationsanleitung: Installation Bringen Sie die Bögen und Leitungen zur Kondenswasserableitung (falls erforderlich) an, bevor Sie die Aeromax im Boden verankern. Bringen Sie die Gummipuffer an, um die Übertragung von Vibrationen und Geräuschen zu reduzieren und verankern Sie die Aeromax im Boden. Aeromax Gummipuffer Boden... -
Seite 16: Wasseranschluss
Installationsanleitung: Installation 2.6. Wasseranschluss: Für den Anschluss der Aeromax sind PVC-Druckrohre und Formstücke mit Ø 50 mm zu verwenden. Beachten Sie die richtige Reihenfolge der Komponenten: • Umwälzpumpe / Filter • Aeromax • Wasseraufbereitung Technikraum Local technique Bypass Vers la Schwimmbad piscine Groupe de... -
Seite 17: Durchflusseinstellung
Installationsanleitung: Installation Die Aeromax muss während der Nutzung ständig unter Spannung bleiben. Die Aeromax muss an ein 230 V Wechselstromnetz angeschlossen werden. Der Anschluss muss den Installationsnormen und den Vorschriften des Landes entsprechen, in dem die Aeromax installiert wird. Erforderliche Schutzvorrichtungen: •... - Seite 18 Installationsanleitung: Installation • Das Bypassventil V1 ganz schließen. Rücklauf von der Vers la PAC Retour de la PAC Wärmepumpe Wärmepumpe (eau froide) (eau chaude) ROOM (Warmwasser) (Kaltwasser) • Starttaste drücken • Warten, bis der Kompressor anläuft (30 Sekunden). • Das Ventil V1 schrittweise öffnen, um eine Temperaturdifferenz von 2 °C zu erhalten. Rücklauf von der Vers la PAC Retour de la PAC...
-
Seite 19: Nutzung
Installationsanleitung: Nutzung 3. Nutzung 3.1. Fernbedienung: ROOM TEMP Automatikbetrieb (Heizen + Kühlen) Kühlbetrieb ROOM Heizbetrieb ROOM VALVE Ein-/Standby-Taste ROOM VALVE TEMP Taste zum Wechsel der Betriebsart Tasten zur Einstellung von Werten / zur Sperrung der Tastatur Taste zur Auswahl oder Bestätigung von Parametern Taste zur Einstellung des Zeitprogramms ROOM VALVE... -
Seite 20: Parametertabelle
Installationsanleitung: Nutzung 3.2. Parametertabelle: Nur die Parameter können geändert werden. Einstellbereich Werkseinstellung Temperatursollwert 8 => 28 °C 12 °C im Kühlbetrieb 15 => 40 °C Temperatursollwert im Heizbetrieb 28 °C ROOM VALVE TEMP Betriebszeit vor Beginn des Abtauzyklus 30 min ROOM VALVE TEMP... -
Seite 21: Einstellen Der Betriebsart
Installationsanleitung: Nutzung 3.5. Einstellen der Betriebsart: • Mit der Taste die Betriebsart wählen. Im AUTOMATIK-Betrieb wird das Wasser automatisch erwärmt und gekühlt. ROOM ROOM ROOM VALVE VALVE TEMP VALVE TEMP TEMP Diese Betriebsart kann bei hohen Außentemperaturen sinnvoll sein, um das Beckenwasser ROOM VALVE TEMP... -
Seite 22: Sperren Der Fernbedienungstastatur
Installationsanleitung: Nutzung 3.9. Sperren der Fernbedienungstastatur: Die Tasten gleichzeitig mindestens 5 Sekunden lang drücken, um die Tastatur der Fernbedienung zu sperren. Gehen Sie zum Entsperren genauso vor. 4. Überwinterung – Wiederinbetriebnahme 4.1. Vorbereitung auf den Winter: Wird das Schwimmbad im Winter außer Betrieb gesetzt, muss auch die Aeromax stillgelegt werden, um Schäden im Winter zu vermeiden, insbesondere die Beschädigung des Wärmetauschers durch Einfrieren. -
Seite 23: Wartung
Installationsanleitung: Pflege und Wartung 5. Pflege – Wartung und Störungsbeseitigung 5.1. Empfehlungen für den Benutzer: Dieses Gerät ist nicht bestimmt für den Gebrauch durch Personen (Kinder eingeschlossen), deren körperliche, sensorische oder geistige Leistungsfähigkeit eingeschränkt ist, oder durch Personen ohne Erfahrung oder Kenntnisse in der Bedienung des Gerätes, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder im Vorfeld in die Verwendung des Gerätes eingewiesen wurden. -
Seite 24: Störungsdiagnose
Installationsanleitung: Pflege und Wartung 5.3. Störungsdiagnose: Elektrische Prüfungen müssen von einer Fachkraft durchgeführt werden. Der Kältemittelkreislauf muss von einem Kältetechniker inspiziert werden. Fehlercode Beschreibung des Fehlers Prüfen Lösung Das Gerät schaltet sich - Kontrollieren, ob eine elektrische - Den Leistungsschutzschalter wieder nicht ein. - Seite 25 Installationsanleitung: Pflege und Wartung Fehlercode Beschreibung des Fehlers Prüfen Lösung EE06 Niederdruckschutz. - Kontrollieren, ob der - Den Niederdrucksensor ersetzen. Niederdrucksensor defekt ist. - Den Kältemittelfüllstand kontrollieren. - Den Kältekreis von einem Kältetechniker auf Dichtheit - Kontrollieren, ob die Werte der überprüfen und Kältemittel nachfüllen Wassereinlasstemperatur und der lassen.
-
Seite 26: Garantie
Installationsanleitung: Garantie 6. Garantie 6.1. Geltungsbereich der Garantie: Ausgeschlossen von dieser Garantie sind Störungen, die verursacht werden durch: Anomale Umgebungsbedingungen: • Verschiedene Schäden durch Aufprall oder Herunterfallen während der Handhabung, nachdem das Gerät das Werk verlassen hat. • Stromversorgung mit erheblichen Überspannungen (öffentliches Stromnetz, Blitz…). •... -
Seite 27: Garantie
Installationsanleitung: Garantie Die Gewährleistung und Garantiebestimmungen erfolgen gemäß den gesetzlichen Bestimmungen des jeweiligen Verkaufslandes und der jeweiligen Verkaufsorganisation. Nähere Informationen entnehmen Sie der Austria Email Homepage www.austria-email.at bzw. www.austria-email.de Mängel an einem Teil rechtfertigen keinesfalls den Austausch des Gerätes. Zunächst muss das mangelhafte Teil ausgetauscht werden. - Seite 28 U0684026-A Mai 20...
