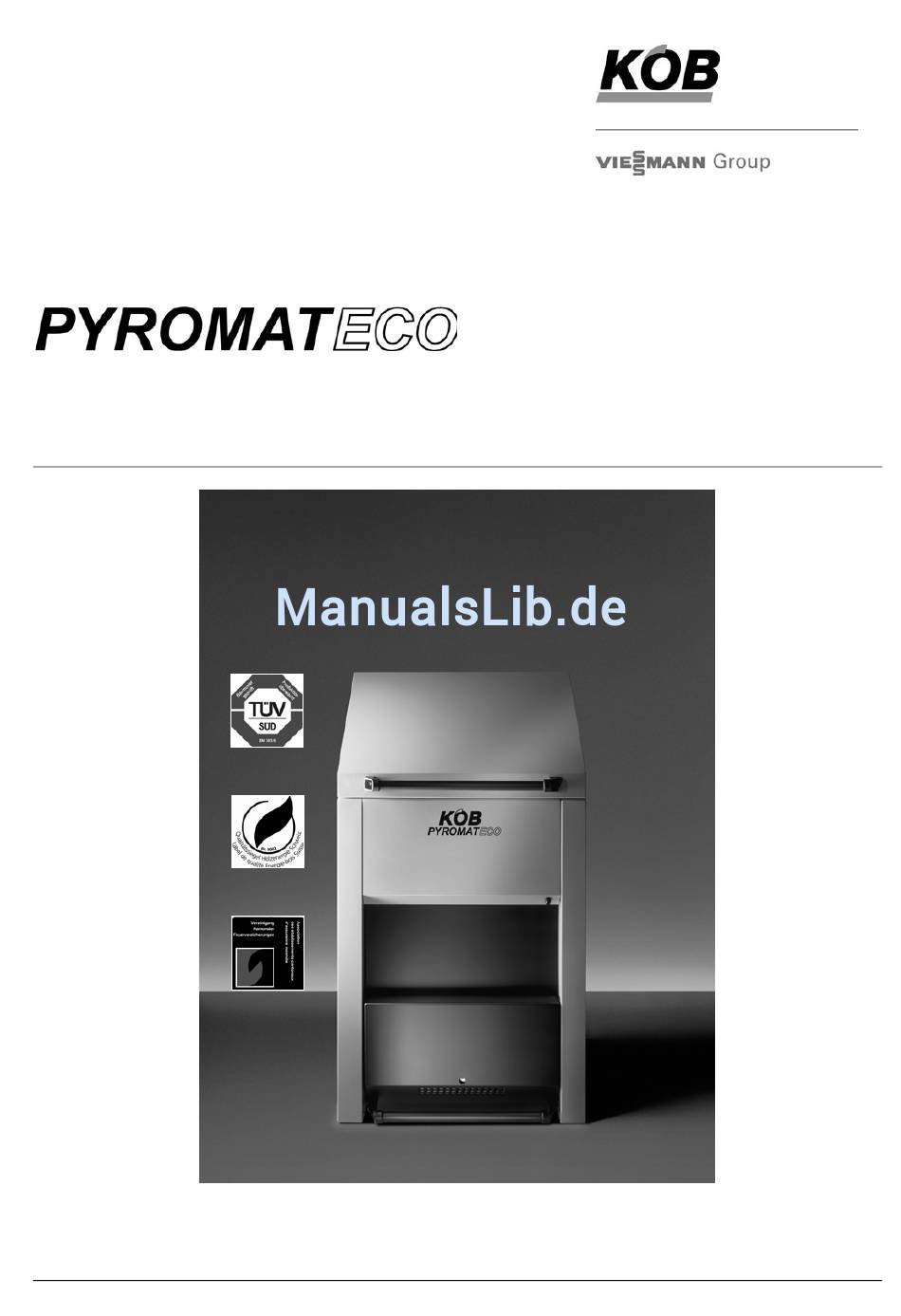

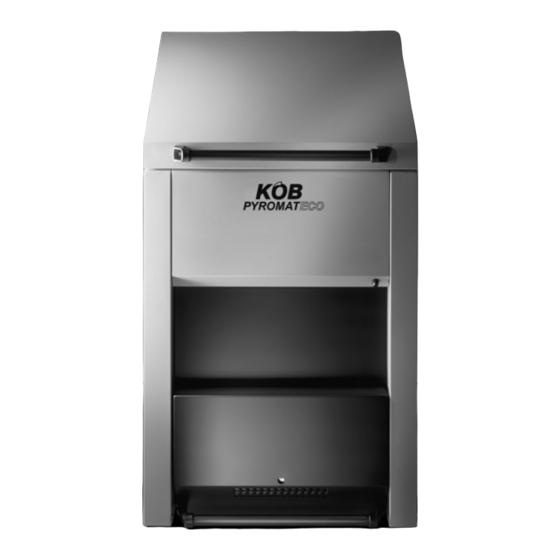

- Seite 1 Bedienungs- und Wartungsanleitung für den Anlagenbetreiber ECO 35 bis ECO 151 5726 772 DE Originalausgabe Deutsch Version 1.2 Bitte aufbewahren!
- Seite 2 Version Datum Kommentar 10.06.2009 Freigabe 17.07.2009 Änderung Kapitel 2.10 Sicherheitseinrichtungen 15.12.2009 Ersatzteilliste Beilagen Seite 2 von 63 PYROMAT ECO35 - ECO151 Version 1.2 5726 772 DE...
-
Seite 3: Wichtige Grundlegende Informationen
1 Wichtige grundlegende Informationen Damit Sie Informationen in der Bedienungs- und Wartungsanleitung schnell und sicher finden, macht Sie dieses Kapitel mit dem Aufbau der Anleitung vertraut. Die Bedienungs- und Wartungsanleitung verwendet Symbole und Zeichen, die Ihnen das schnelle Auffinden von Informationen erleichtern. Lesen Sie bitte die Erläuterungen zu den Symbolen im folgenden Abschnitt. -
Seite 4: Rechtliche Hinweise
1.3 Rechtliche Hinweise 1.3.1 Haftung, Gewährleistung, Garantie Haftung Die in der Bedienungs- und Wartungsanleitung angegebenen Informationen, Daten und Hinweise waren zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aus den Angaben, Abbildungen und Beschreibungen können keine Ansprüche auf bereits gelieferte Heizungsanlagen geltend gemacht werden. Köb Holzheizsysteme GmbH übernimmt keine Haftung für Schäden und Betriebsstörungen, die entstehen durch: sachwidrige Verwendung. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige grundlegende Informationen ......3 Erklärung der Symbole und Auszeichnungen ....3 1.1.1 Symbole, Auszeichnungen im Text ...........3 1.1.2 Symbole, Auszeichnungen in Bildern ..........3 Bedeutung der Bedienungs- und Wartungsanleitung ..3 Rechtliche Hinweise ............4 1.3.1 Haftung, Gewährleistung, Garantie ...........4 Sicherheitshinweise ............7 Bedeutung der Warnhinweise ........... - Seite 6 6.1.8 Regler Wärmeerzeuger..............48 Warten, Reinigen ............50 Sicherheitsvorschriften ............50 Jährliche Generalinspektion ..........51 Wartungsübersicht............51 Wartungstätigkeiten ............53 7.4.1 Ascheraum, Brennkammer unten reinigen (1)........ 53 7.4.2 Ascheraum unten reinigen (2)............54 7.4.3 Röhrenwärmetauscher reinigen (3) ..........54 7.4.4 Abgasgebläse reinigen (4) .............. 55 7.4.5 Brennkammer oben reinigen (5) .............
-
Seite 7: Sicherheitshinweise
2 Sicherheitshinweise In dieser Bedienungs- und Wartungsanleitung stehen Warnhinweise vor einer Handlungsanweisung, bei der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen Maßnahmen zur Gefahrenabwehr müssen eingehalten werden. 2.1 Bedeutung der Warnhinweise Die Gefahrensymbole treten immer in Verbindung mit einem Signalwort auf. Die Signalwörter geben Auskunft über das Ausmaß... -
Seite 8: Bestimmungsgemäße Verwendung
2.3 Bestimmungsgemäße Verwendung Die Heizungsanlage und deren Komponenten sind nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konstruiert und gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Heizungsanlage und anderer Sachwerte entstehen. Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungs- und Wartungsanleitung und die Einhaltung der Inspektions- und Wartungsbedingungen. -
Seite 9: Allgemeine Sicherheitsvorschriften
2.6 Allgemeine Sicherheitsvorschriften Alle Personen, die Tätigkeiten an der Heizungsanlage durchführen, müssen über Kenntnisse der mitgelieferten Dokumentation zu der jeweiligen Tätigkeit verfügen. Zusätzlich zu den in der vorliegenden Anleitung gemachten Sicherheitsbestimmungen müssen die länderspezifischen Vorschriften eingehalten werden. Allgemeine Gefahr! Schwere Verletzungen durch Bedienfehler von unzureichend ausgebildetem Personal. Warnung! 1. -
Seite 10: Verhalten Bei Abgasgeruch
2.6.2 Verhalten bei Abgasgeruch Abgase können zu lebensbedrohenden Vergiftungen führen! Gefahr! 1. Heizungsanlage abschalten. 2. Aufstellort belüften. 3. Türen in Wohnräume schließen. 2.6.3 Verhalten bei Brand Bei Feuer besteht Verbrennungs- und Explosionsgefahr! Gefahr! 1. Heizungsanlage abschalten. 2. Alle Deckel geschlossen lassen. 3. -
Seite 11: Qualifikation Des Personals
2.7 Qualifikation des Personals Tätigkeit Personal Qualifikation Kenntnis der Bedienungs- und Montage Köb Personal, Wartungsanleitung, Montageanleitung Installationsfachbetrieb, Hydraulikkenntnisse Heizungsanlagenbetreiber Erfahrung in der Montage Ausgebildete Elektrofachkraft mit Sämtliche Arbeiten an der Elektrofachkraft Erfahrung im Umgang mit Maschinen elektrischen Anlage Erfahrung beim Transportieren von Köb Personal (aufladen), externes Transport Maschinen... -
Seite 12: Eg-Konformitätserklärung
2.8 EG-Konformitätserklärung Die Inbetriebnahme des Heizkessels ist so lange untersagt, bis festgestellt wurde, dass die Anlage, in die dieser Heizkessel eingebaut wird, den Bestimmungen der geltenden Maschinenrichtlinie entspricht. Seite 12 von 63 PYROMAT ECO35 - ECO151 Version 1.2 5726 772 DE... -
Seite 13: Schilder Am Pyromat Eco
2.9 Schilder am PYROMAT ECO Übersicht Schilder PYROMAT ECO Abb. 1 Bedienungs- und Wartungsanleitung beachten! Verpuffungsgefahr! Verbrennungsgefahr! Beispiel: Typenschild PYROMAT ECO 45 5726 772 DE PYROMAT ECO35 - ECO151 Version 1.2 Seite 13 von 63... -
Seite 14: Sicherheitseinrichtungen
2.10 Sicherheitseinrichtungen Die nachfolgend genannten Komponenten sind Bestandteil des Sicherheitskonzepts. Modifikationen bzw. Veränderungen an diesen Komponenten sind bei Verlust jeglicher Garantie und Gewährleistungsansprüche ausnahmslos verboten. Defekte Komponenten dürfen nur durch Originalersatzteile gleicher Bauart ersetzt werden. Der STB befindet sich im Frontblech unterhalb der Sicherheitstemperatur- Füllraumtüre. -
Seite 15: Produktinformation
A-6922 Wolfurt T 0043 / (0) 5574 / 6770 – 0 F 0043 / (0) 5574 / 65707 office@kob.cc www.kob.cc, www.koeb-holzheizsysteme.com Viessmann Group Technische Daten siehe Datenblatt 2010/1-5 "Kesselanlage PYROMAT ECO" im Kapitel "Anhang". Übersicht PYROMAT ECO Übersicht PYROMAT ECO vorne Abb. - Seite 16 Übersicht PYROMAT ECO Übersicht PYROMAT ECO hinten Abb. 3 Kesselpumpe Kesselregelventil mit Stellantrieb Rücklauf Vorlauf Wartungsdeckel Brennkammer, Reinigungstüre unten Anbau Öl-/Gasbrenner (optional) Abgasgebläse Seite 16 von 63 PYROMAT ECO35 - ECO151 Version 1.2 5726 772 DE...
-
Seite 17: Arbeitsplatz
3.2 Arbeitsplatz Folgende Bereiche an der Heizungsanlage müssen frei zugänglich sein: Alle Türen und Abdeckungen. Alle Inspektionsöffnungen. Bei Reinigungs-, Wartungs- oder Instandhaltungstätigkeiten an der Heizungsanlage muss die Anlage abgeschaltet werden, so dass ein gefahrenloses Arbeiten an der Heizungsanlage gewährleistet ist. Auf Sauberkeit und Ordnung an der Heizungsanlage und in deren Arbeitsbereich ist zu achten. -
Seite 18: Nicht Zulässige Brennstoffe
Max. Holzlänge PYROMAT ECO 35, 45, 55, 65, 75, 85: max. ½m PYROMAT ECO 61, 81, 101, 151: max. 1m Betrieb mit Öl-/ Gasbrenner Zugelassener Brennstoff: Heizöl Extra Leicht 3.3.2 Nicht zulässige Brennstoffe Beschädigungsgefahr der Heizungsanlage und Vergiftungsgefahr durch ungeeignete Brennstoffe! Das Verbrennen von Abfällen sowie von Holz, das mit Holzschutzmitteln behandelt wurde oder dessen Beschichtung aus halogenorganischen Verbindungen besteht, führt zur Warnung! -
Seite 19: Erstinbetriebnahme
4 Erstinbetriebnahme Allgemeine Gefahr! Schwere Verletzungen durch nicht ausgebildetes Personal. Warnung! 1. Nur eingewiesenes und erfahrenes Personal darf die Inbetriebnahme der Heizungsanlage durchführen. 2. Auszubildendes Personal darf nur unter Aufsicht an der Heizungsanlage arbeiten. 3. Inbetriebnahmearbeiten dürfen nur durch Köb-Kundendiensttechniker oder von durch Köb autorisierten Personen ausgeführt werden. -
Seite 20: Bedienen
5 Bedienen 5.1 Grundlagen Menüführung ECOTRONIC Die Regelung ECOTRONIC erfasst alle für den Betrieb relevanten Daten und regelt Wärmeleistung und Wärmeabnahme. Die Kesselanlage wird so in allen Betriebsphasen permanent überwacht und im emissionsoptimierten Bereich gehalten. Übersicht ECOTRONIC Abb. 4 Display Navigationstasten Parameter erhöhen, verringern, Funktionstasten mit eingebauter LED:... - Seite 21 Beleuchtung der Funktionstasten Tastenbeleuchtung leuchtet grün: Ausgewählte Funktion bzw. Gruppe ist in Betrieb. Tastenbeleuchtung blinkt grün: Parameter-Menü oder Service-Menü ist aktiv. Tastenbeleuchtung leuchtet rot: Störung / Fehler ist in der Gruppe aufgetreten. Störungsbehebung siehe Kapitel "Störungen beheben". Funktion der Tasten <...
-
Seite 22: Werkseinstellungen
Übersicht Display Abb. 5 Anzeige des aktiven Menüs, z. B. Anzeige der Bildnummer. ECO Parameter. C, E Bildlaufsymbol oben, unten: Anzeige der aktuellen Werte. Das Bildlaufsymbol wird angezeigt, wenn die Information nicht mehr am Display angezeigt werden kann. Mit den Navigationstasten ∧ und ∨... -
Seite 23: Taste F3 "Pyromat Parameter
5.3 Taste F3 "PYROMAT Parameter" Änderungen an den Einstellungen können notwendig werden: bei Brennstoffwechsel bei Anpassung und Optimierung der Heizungsanlage Änderungen nur in Verbindung mit Ihrem Installationsfachbetrieb durchführen. Einstellbare Parameter Bildnummer Parameter Werkseinstellung Speichertemperaturen: Anzeige aller Speichertemperaturen. Rücklauf Kessel: 70°C Minimaler Sollwert Kesselrücklauf-Hochhaltung. - Seite 24 Bildnummer Parameter Werkseinstellung System Temperatur Soll Minimal: 50°C Minimale Vorlauftemperatur bei bauseitiger Wärmeverteilung. Parameter ist nur dann vorhanden, wenn System Temperatur Soll Minimal mit Wert "JA" im Servicemenü aktiviert ist. Öl-/Gasbetrieb: Betriebsstunden /-minuten Öl-/Gasbetrieb am Pyromat ECO Anzeige nur wenn: Öl-/Gasbrenner vorhanden Holzbetrieb: Betriebsstunden /-minuten Handbetrieb...
-
Seite 25: Taste F4 Bis F8 "Regelungserweiterungen
Einstellbare Parameter Öl-/Gasbrenner (optional) Bildnummer Parameter Werkseinstellung Ladung Speicher bei Öl-/Gasbetrieb: NEIN Auswahl Speicherladung: JA / NEIN Ladung Speicher bei Öl-/Gasbetrieb bis Speicher unten Speicher: Auswahl Speicherladeniveau bei Öl- /Gasbrennerbetrieb (nur wenn Speicherladung bei Öl-/Gasbrennerbetrieb JA). Ladung Speicher bei Öl-/Gasbetrieb bis: 70°C Speichersolltemperatur (nur wenn Speicherladung bei Öl-/Gasbrennerbetrieb JA) -
Seite 26: Stückholzbetrieb
5.5 Stückholzbetrieb Stellen Sie vor dem Stückholzbetrieb sicher, dass die erzeugte Wärmemenge vom Heizsystem abgenommen und gespeichert werden kann. Wenn die Wärmemenge nicht abgenommen werden kann, kommt es zu einer Überhitzung des Kessels und der STB wird aktiviert. Der Kessel wird über den Sicherheitswärmetauscher mit kaltem Leitungswasser gekühlt, Heizenergie geht verloren. - Seite 27 Heizungsanlage ist in Betrieb Stellen Sie die benötigte Holzmenge vor dem Öffnen der Füllraumtüre bereit. 1. Taste F1 "PYROMAT Holz" drücken. 2. Kontrollieren Sie die Abgastemperatur. Verpuffungsgefahr! Schwelgase im oberen Bereich des Füllraumes können zu Verpuffungen führen. Vorsicht! 1. Abgastemperatur über 130°C ? Füllraumtüre keinesfalls öffnen.
-
Seite 28: Anheizen Im Stückholzbetrieb
5.5.2 Anheizen im Stückholzbetrieb Stellen Sie sicher, dass folgende Vorraussetzungen erfüllt sind: Betriebsdruck der Heizungsanlage ist überprüft. Die Heizungsanlage ist entlüftet. Kundenseitige Absperrschieber zum Heizungsvor- und Rücklauf sind offen. Zuluftöffnungen in den Heizraum sind offen. Alle Türen und Deckel am Kessel sind geschlossen. Kugelhähne der Kesselgruppe sind offen. -
Seite 29: Heizbetrieb Kontrollieren
5.5.3 Heizbetrieb kontrollieren Während dem Betrieb 1. Kontrollieren Sie die Abgastemperatur. Die Abgastemperatur soll nach dem Anheizen in wenigen Minuten auf 130°C bis 150°C steigen und im Dauerbetrieb zwischen 160°C und 200°C liegen. Sinkt die Abgastemperatur während dem Abbrand vorzeitig wieder ab, liegt ein Hohlbrand vor. -
Seite 30: Öl-/Gasbrennerbetrieb (Optional)
5.6 Öl-/Gasbrennerbetrieb (optional) 5.6.1 Öl-/Gasbrenner ein-/ausfahren Beschädigungsgefahr des Öl-/Gasbrenners! Die Brenner-Ausfahrvorrichtung ist mittels Federn vorgespannt. Unvorsichtiges ein- und ausfahren kann zu Beschädigungen am Öl-/Gasbrenner führen. 1. Öl-/Gasbrenner langsam ein- und ausfahren. Vorsicht! 2. Brenner-Ausfahrvorrichtung keinesfalls vorschnellen lassen. Verbrennungsgefahr durch heiße Anlagenteile! Der Öl-/Gasbrenner kann kurz nach dem Betrieb noch heiß... -
Seite 31: Öl-/Gasbrennerbetrieb
Öl-/Gasbrenner ausfahren Handlungsvoraussetzung: Heizbetrieb ist beendet - Öl-/Gasbrenner ist abgekühlt. Öl-/Gasbrenner eingefahren Öl-/Gasbrenner ausgefahren Abb. 8 Abb. 9 Handgriff Brenner-Ausfahrvorrichtung Klappe 1. Öl-/Gasbrenner bis zum Anschlag nach hinten ziehen und Position halten. 2. Klappe schließen. 3. Öl-/Gasbrenner ein wenig vorne fahren um Klappe zu fixieren. Der Öl-/Gasbrenner ist ausgefahren und die Brenneröffnung wird durch die federbelastete Klappe geschlossen. -
Seite 32: Ecotronic Regelungserweiterung
6 ECOTRONIC Regelungserweiterung Ihre ECOTRONIC ist durch eine Vielzahl von Heizungsreglern erweiterbar, wie z.B. Wärmeverbraucher, zusätzliche Wärmeerzeuger oder Solarenergie. Die Bedienung der externen Regler erfolgt grundsätzlich im Bedienmodul der Heizungsanlage. Die erstmalige Inbetriebnahme der gesamten Heizungsanlage wird durch Köb- Kundendiensttechniker oder Ihren Installationsfachbetrieb durchgeführt. Dabei wird die Heizungsanlage so eingestellt, dass der vorhandene Brennstoff in Verbindung mit der zugeführten Luftmenge eine optimale Verbrennung ergibt. - Seite 33 Bildnummer Parameter Werkseinstellung Heizzeit 1, Heiztage: Mo bis So Tag oder Tage einstellen, an denen die Umschaltzeiten gelten. Die Heiztage werden mit den Tasten F1 (für Montag) bis F7 (für Sonntag) gewählt. Ein Tastendruck Tag gewählt, ein weiterer Tastendruck Tag abgewählt. Diese Einstellung ist nur bei Betriebsart Tag / Nacht oder Tag / Aus verfügbar.
- Seite 34 Bildnummer Parameter Werkseinstellung Abschaltung unter System Temperatur: Nein Soll die Gruppe Raumheizung bei Unterschreiten einer minimalen System Temperatur abgeschaltet werden? Frostschutzfunktion: Bei eingeschalteter Frostschutzfunktion wird die Raumheizung bei Frostgefahr eingeschaltet. Überwärme abführen: Nein Besteht die Gefahr einer Überhitzung des PYROMAT ECO (z.B. durch zu viel eingefüllten Brennstoff bei Handbetrieb) kann wahlweise die Überwärme abgeführt werden.
- Seite 35 Heizkurve einstellen Mit der Heizkurve bildet der Regler den Vorlauftemperatur-Sollwert, damit selbst ohne Raumtemperatur-Fühler eine konstante Raumtemperatur erreicht wird. Je größer die Steilheit der Heizkurve, desto höher ist der Vorlauftemperatur- Sollwert bei tiefen Außentemperaturen. Die Zuordnung der Vorlauf- zur Außentemperatur ist direkt einstell- und ablesbar. Die Einstellung der Heizkurve erfolgt über 2 Punkte: Beispiel Heizkurve Punkt 1:...
- Seite 36 Raumgerät (optional) Das Raumgerät kann mit oder ohne Raumtemperatureinfluss eingesetzt werden. Raumgerät Abb. 11 Schalterstellungen Automatik: Auto Der Heizbetrieb wird nach Uhrenprogramm gemäß Einstellung in der ECOTRONIC geregelt. Dauernd eingestellte Vorlauftemperatur: Die in der ECOTRONIC eingestellte Betriebsart wird ignoriert. Dauernd reduzierte Vorlauftemperatur: Die in der ECOTRONIC eingestellte Betriebsart wird ignoriert.
-
Seite 37: Regler Brauchwassererwärmer
6.1.2 Regler Brauchwassererwärmer ohne Mengenregulierung Bei Absinken der Temperatur des Brauchwassers wird dieses über den eingebauten Wärmetauscher vom Kessel oder vom Wärmespeicher nachgeheizt. Bedingung ist ein entsprechender Temperaturunterschied (wahlweise Differenztemperatur- oder Fixtemperatur-Regelung). Über die integrierte Schaltuhr können Sie die Heizzeiten (Tages- und Wochenprogramm) einstellen. - Seite 38 Bildnummer Parameter Werkseinstellung Heizzeit 1, Heiztage: Mo bis So Tag oder Tage einstellen, an denen die Umschaltzeiten gelten. Die Heiztage werden mit den Tasten F1 (für Montag) bis F7 (für Sonntag) gewählt. Ein Tastendruck Tag gewählt, ein weiterer Tastendruck Tag abgewählt. Diese Einstellung ist nur bei Betriebsart Schaltuhr verfügbar.
-
Seite 39: Regler Brauchwasserzirkulation
6.1.3 Regler Brauchwasserzirkulation Parameter Menü Zirkulation Bildnummer Parameter Werkseinstellung Betriebsart: Schaltuhr Auswahl der Betriebsart. Die Zirkulation ist ausgeschaltet. Schaltuhr Die Zirkulation wird nach einem Uhrenprogramm gesteuert. Die Zirkulation ist eingeschaltet. Hand Die Zirkulation ist eingeschaltet. Notbetrieb Verwenden Sie diese Einstellung nur für den Notbetrieb, wenn im Display eine Fehlermeldung angezeigt wird. -
Seite 40: Regler Luftheizergruppe
6.1.4 Regler Luftheizergruppe Die Luftheizer werden von der Kessel-Speicheranlage mit maximaler Vorlauftemperatur versorgt. Die Gebläse werden durch bauseitige Schalter oder Regler geschaltet. Die Durchflussmenge des Heizwassers wird über die Rücklauftemperatur geregelt und somit der Wärmeleistung des Luftheizers angepasst (Mengenregelung). Dies ergibt eine optimale Speicherschichtung mit lang anhaltend hoher Temperatur am Speichervorlauf. - Seite 41 Bildnummer Parameter Werkseinstellung Heizzeit 1, Ende: 22:00 Ausschaltzeitpunkt des Luftheizers einstellen. Diese Einstellung ist nur bei Betriebsart Tag / Aus verfügbar. 06 – 23 Heizzeit 2-7: Abhängig von der Anzahl der Heizzeiten (Bildnummer 2), bestehend aus Heiztagen, Beginn und Ende. Temperatur Rücklauf: 60°C Gewünschte Rücklauftemperatur...
-
Seite 42: Regler Nebengebäude
6.1.5 Regler Nebengebäude Die Fernleitung wird entsprechend der witterungsgeführten Heizungsregelung mit abgesenkter Temperatur beaufschlagt. Die Ladung des Brauchwassererwärmers erfolgt mit der eingestellten maximalen Vorlauftemperatur. Dazu wird das Heizwasser zum Brauchwassererwärmer über ein Ventil umgelenkt. Mit der integrierten Schaltuhr wird dies auf Nebenzeiten verlagert wo kurzfristig die Raumheizung unterbrochen wird. - Seite 43 Bildnummer Parameter Werkseinstellung Heizzeit 1, Beginn: 06:00 Umschaltzeit von Absenktemperatur oder Aus auf Normaltemperatur einstellen. Diese Einstellung ist nur bei Betriebsart Tag / Nacht oder Tag / Aus verfügbar. Heizzeit 1, Ende: 22:00 Umschaltzeit von Normaltemperatur auf Absenktemperatur oder Aus einstellen. Diese Einstellung ist nur bei Betriebsart Tag / Nacht oder Tag / Aus verfügbar.
- Seite 44 Bildnummer Parameter Werkseinstellung Betriebsart: Schaltuhr Auswahl der Betriebsart. Brauchwassererwärmung ist ausgeschaltet. Schaltuhr Die Brauchwassererwärmung wird nach einem Uhrenprogramm gesteuert. Der Boiler wird nur während der Heizzeit geheizt. Boiler wird bei Wärmeanforderung und bei ausreichender Systemtemperatur geheizt. Hand Die Pumpe ist eingeschaltet, das Ventil wird nicht geregelt.
-
Seite 45: Regler Fernleitung
Bildnummer Parameter Werkseinstellung Heizzeit 1, Ende: 22:00 Ende Freigabe Brauchwassererwärmung einstellen. Diese Einstellung ist nur bei Betriebsart Schaltuhr verfügbar. 39 – 56 Heizzeit 2-7: Abhängig von der Anzahl der Heizzeiten (Bildnummer 35), bestehend aus Heiztagen, Beginn und Ende. Temperatur Brauchwasser: 60°C Einstellen der gewünschten Brauchwassertemperatur. -
Seite 46: Regler Solar
6.1.7 Regler Solar Brauchwasser- erwärmer Einsatz für einfache Solaranlage als Einkreisregelung zur Erwärmung des Brauchwassers im Solar-Brauchwassererwärmer. Der Regler Solar-Brauchwassererwärmer ist ein Zusatzbaustein zum Regler Brauchwassererwärmer ohne Mengenregulierung (mit Mengenregulierung). Ist der Solar-Kollektor wärmer wie das Brauchwasser unten, wird das Brauchwasser vom Solar-Kollektor aufgeheizt. - Seite 47 Bildnummer Parameter Werkseinstellung Brauchwasser Vorrang: Optimiert Optimiert: Brauchwasserladung vorrangig, wenn jedoch der Solarertrag nicht ausreicht, um den Brauchwassererwärmer fertig zu laden, wird auf Solarerwärmung Heizung geschalten. Steigt der Solarertrag (zyklische Überprüfung) soweit an, dass eine Brauchwassererwärmung möglich ist, wird wieder auf Solarerwärmung Brauchwasser geschalten.
-
Seite 48: Regler Wärmeerzeuger
6.1.8 Regler Wärmeerzeuger Einzel Ein zusätzlicher Wärmeerzeuger wird automatisch nach der Wärmeentnahme des Speichers zur Abdeckung des Wärmebedarfs (Einzelbetrieb) zugeschaltet. Eine Ladung des Speichers ist ausschließlich mit dem PYROMAT ECO möglich. Wird dieser in Betrieb genommen schaltet der zusätzliche Wärmeerzeuger ab und das geschlossene Absperrventil verhindert dessen Durchflutung. - Seite 49 Bildnummer Parameter Werkseinstellung Einschaltverzögerung: 15 Minuten Nach Ablauf der eingestellten Zeit erfolgt die Freigabe. Einschalttemperatur System Temperatur Soll: -15°C Sinkt die Systemtemperatur um diesen Wert unter die System Temperatur Soll, beginnt die Einschaltverzögerung (Bildnummer 2) abzulaufen. Ausschalttemperatur System Temperatur Soll: -5°C Ausschaltdifferenz bei Parallelbetrieb und Speicherladung NEIN einstellen.
-
Seite 50: Warten, Reinigen
7 Warten, Reinigen 7.1 Sicherheitsvorschriften Verbrennungsgefahr durch heiße Anlagenteile und Asche! Warnung! 1. Heizungsanlage abkühlen lassen. 2. Berühren Sie nur Griffe und gekennzeichnete Teile. 3. Keinesfalls Rauchrohre und deren Halterungen berühren. 4. Schutzhandschuhe benutzen. 5. Verwenden Sie für die Reinigung das mitgelieferte Reinigungswerkzeug. 6. -
Seite 51: Jährliche Generalinspektion
7.2 Jährliche Generalinspektion Eine regelmäßige Reinigung und Wartung der Heizungsanlage ist Voraussetzung für einen jahrelangen, störungsfreien Betrieb und für das Erreichen der größtmöglichen Leistung mit bestem Wirkungsgrad. Der Köb-Kundendienst steht Ihnen für die Inspektion und Instandhaltung der Heizungsanlage gerne zur Verfügung. Kontaktieren Sie für die jährliche Generalinspektion unseren Kundendienst. - Seite 52 Wartungsintervalle PYROMAT ECO Anlagen- Kunden- betreiber dienst Täglich / vor jedem Anheizvorgang Ascheraum, Brennkammer unten kontrollieren, bei Bedarf reinigen. Wöchentlich / vor jedem Anheizvorgang Ascheraum unten reinigen. Füllstand Ascheschublade Röhrenwärmetauscher kontrollieren, bei Bedarf Behälter entleeren. Abgasentstauber (optional): Füllstand Asche kontrollieren, bei Bedarf Behälter entleeren.
-
Seite 53: Wartungstätigkeiten
7.4 Wartungstätigkeiten Stellen Sie sicher, dass folgende Voraussetzungen vor den Tätigkeiten erfüllt sind: Heizungsanlage ist außer Betrieb. Netzstecker ist ausgesteckt. Kessel ist abgekühlt. Netzstecker nur für Wartungs- und Reparaturzwecke ausstecken! Lambda-Sonde wird ansonsten nicht beheizt - dies kann bei längerem Ausschalten zur Beschädigung der Lambda-Sonde führen. -
Seite 54: Ascheraum Unten Reinigen (2)
7.4.2 Ascheraum unten reinigen (2) 1. Reinigungstüre öffnen: Verschluss lösen und Deckel seitlich wegklappen, 2. Sichtkontrolle Dichtungen: Auf Verschleiß und Beschädigungen kontrollieren, bei Bedarf ersetzten. 3. Ascheschubladen herausziehen und Asche im geeignetem Behälter entleeren. 4. Ascheraum mit Handbesen oder Aschesauger (optional) reinigen. 5. -
Seite 55: Abgasgebläse Reinigen (4)
7.4.4 Abgasgebläse reinigen (4) Abgasgebläse Motor mit Laufrad, ausgebaut Abb. 14 Abb. 15 1. Steckverbindung Abgasgebläse vom Kessel lösen. 2. Motor mit Laufrad vom Abgasgebläsekasten entfernen: Alle Flügelmuttern entfernen und Motor mit Laufrad herausziehen. 3. Asche vom Laufrad mit Bürste/Drahtbürste entfernen. 4. -
Seite 56: Abgasentstauber Reinigen (Optional)
7.4.6 Abgasentstauber reinigen (optional) Abgasentstauber Abb. 16 Asche entfernen 1. Wartungsdeckel (3, 4) links oder rechts entfernen: Alle Flügelmuttern abschrauben und Wartungsdeckel entfernen. 2. Sichtkontrolle Dichtungen: Auf Verschleiß und Beschädigungen kontrollieren, bei Bedarf ersetzen. 3. Ascheschublade herausziehen und Asche in geeigneten Behälter entleeren. 4. -
Seite 57: Störungen Beheben
8 Störungen beheben 8.1 Sicherheitsvorschriften Allgemeine Gefahr! Gefahr durch unbehobene Störungen der Heizungsanlage. Warnung! 1. Bei Störungen müssen Sie die Heizungsanlage stillsetzen und sichern. 2. Störungen sofort der zuständigen Stelle bzw. Person melden. 3. Störungen sofort beheben. 4. Während der Durchführung der Störungsbehebung dürfen sich keine anderen Personen im Gefahrenbereich der Heizungsanlage aufhalten. -
Seite 58: Störmeldungstabelle
8.3 Störmeldungstabelle 8.3.1 Wärmeerzeugung Störmeldetext Display Störmelder Mögliche Ursache Kontrolle, Behebung STB im Frontblech unterhalb Falsche Sollwerteinstellung am 1. Ursache für zu geringe Wärmeabfuhr suchen. Übertemperatur von der Füllraumtüre. Bedienmodul. 2. Temperaturfühler, Kesselkreispumpe und Funktionstasten F1, F2 Defekter Anlagenteil Hochhalteventil (Kesselregelventil) auf und F3 leuchtet rot. -
Seite 59: Wärmeverteilung
Störmeldetext Display Störmelder Mögliche Ursache Kontrolle, Behebung Datenleitung Busverbindung Busverbindung unterbrochen. 1. Kontrollieren Sie die Steckverbindungen. BUS-Fehler, Keine 2. Stromversorgung kurz unterbrechen. (neu) Verbindung zum . . . 3. Datenleitung defekt? Datenleitung tauschen Funktionstaste F3 lassen. leuchtet rot. 4. Lieferanten anrufen. 8.3.2 Wärmeverteilung Störmeldetext Display... -
Seite 60: Außerbetriebnahme Für Eine Längere Heizpause
9 Außerbetriebnahme für eine längere Heizpause Falls Sie Ihre Heizungsanlage nicht nutzen wollen, können Sie sie ausschalten. Vor und nach längerer Außerbetriebnahme der Heizungsanlage empfehlen wir Ihnen, sich mit Ihrem Heizungsfachbetrieb in Verbindung zu setzen. Dieser kann, falls erforderlich, geeignete Maßnahmen ergreifen, z.B. zum Frostschutz der Anlage oder zur Konservierung der Heizflächen. -
Seite 61: Entsorgen
10 Entsorgen Entsorgungsvorschriften beachten! Beachten Sie die länderspezifischen Vorschriften für das Entsorgen der anfallenden Hilfsstoffe, Abfälle und Maschinenteile. Setzen Sie sich vor einer endgültigen Demontage der Heizungsanlage mit Ihrem Installationsfachbetrieb oder dem Kundendienst von Köb in Verbindung. Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge wie die Montage der Heizungsanlage, siehe Montageanleitung. -
Seite 62: Notizen
11 Notizen Seite 62 von 63 PYROMAT ECO35 - ECO151 Version 1.2 5726 772 DE... -
Seite 63: Anhang
12 Anhang Der Bedienungs- und Wartungsanleitung sind nach dieser Seite folgende Informationen beigelegt: Datenblatt 2010/1-5 "Kesselanlage PYROMAT ECO". 5726 772 DE PYROMAT ECO35 - ECO151 Version 1.2 Seite 63 von 63... - Seite 64 Datenblatt 2010-1 Kesselanlage PYROMAT-ECO 2009-03-01_DE Der Kessel: Der formschöne Kessel ermöglicht größten Bedienungskomfort beim Heizen von Stückholz und Holzabfällen und bietet darüber hinaus die Möglichkeit einen Ölbrenner anzuschließen. Die Füllung erfolgt bequem von oben, der Abbrand von unten. In der patentierten Brennkammer aus Feuerbeton erfolgt die Nachverbrennung optimal. Die Zufuhr der Verbrennungsluft (Primär- und Sekundärluft) wird - in Abhängigkeit der Lambda-Sonde und der Abgastemperatur - raffiniert geregelt.
- Seite 65 Datenblatt 2010-2 Kesselanlage PYROMAT-ECO 2009-03-01_DE Prinzipschema mit ECOTRONIC ECOTRONIC mit Heizungsreglern: Die ECOTRONIC lässt sich mit einer Vielzahl von Heizungsreglern (Wärmeverbraucher, zusätzliche Wärmeerzeuger, Solarenergie) erweitern (siehe Datenblätter Rubrik 4). Die Bedienung der externen Reglern erfolgt grundsätzlich im Bedienmodul der Kesselanlage. Jeder Regler wird mit einer separaten Taste bedient.
- Seite 66 Datenblatt 2010-3 Kesselanlage PYROMAT-ECO 2009-03-01_DE Technische Daten: Kessel PYROMAT-ECO.. Handelsbezeichnung Artikel Nr.: KPM- KPM- KPM- KPM- KPM- KPM- KPM- KPM- KPM- KPM- ECO- ECO- ECO- ECO- ECO- ECO- ECO- ECO- ECO- ECO- 7387412 7387797 7387838 7387968 7388007 7387844 7387413 7387805 7388024 7387779 Nennwärmeleistung [kW]...
- Seite 67 Datenblatt 2010-4 Kesselanlage PYROMAT-ECO 2009-03-01_DE Masszeichnung: Ansicht von vorne Ansicht von hinten Ansicht von der Seite Köb Holzheizsysteme GmbH, Flotzbachstr. 33, A-6922 Wolfurt, Tel. +43/5574/6770-0, Fax 65707, E-Mail: office@kob.cc Technische Änderungen vorbehalten...
- Seite 68 Datenblatt 2010-5 Kesselanlage PYROMAT-ECO 2009-03-01_DE Masstabelle: KPM- KPM- KPM- KPM- KPM- KPM- KPM- KPM- KPM- KPM- ECO- ECO- ECO- ECO- ECO- ECO- ECO- ECO- ECO- ECO- Kessel PYROMAT-ECO [Art.-Nr.] 738741 738779 738783 738796 738800 738784 738741 738780 738802 7387779 Anschlüsse: Vorlauf Muffe IG R 1¼“...
- Seite 69 Einzelteilliste Einzelteilliste Hinweis für Ersatzbestellungen! Best.-Nr. und Herstell-Nr. (siehe Typenschild) 034 Wirbulator (1 Stück) 035 Isolierung Reinigungsöffnung sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteilliste) angeben. 036 Klemmstück (4 Stück) Handelsübliche Teile sind im örtlichen 037 Deckel Brenneröffnung Fachhandel erhältlich. 038 Aschelade (1 Stück) 039 Aschelade seitlich 001 Luftklappe klein mit Motor (nur für ECO...
-
Seite 70: Ersatzteillisten
Ersatzteillisten 2009-12-15_DE Köb Holzheizsysteme GmbH, Flotzbachstr. 33, A-6922 Wolfurt, Tel. +43/5574/6770-0, Fax 65707, E-Mail: office@kob-cc Technische Änderungen vorbehalten... - Seite 71 Ersatzteillisten 2009-12-15_DE Köb Holzheizsysteme GmbH, Flotzbachstr. 33, A-6922 Wolfurt, Tel. +43/5574/6770-0, Fax 65707, E-Mail: office@kob-cc Technische Änderungen vorbehalten...
