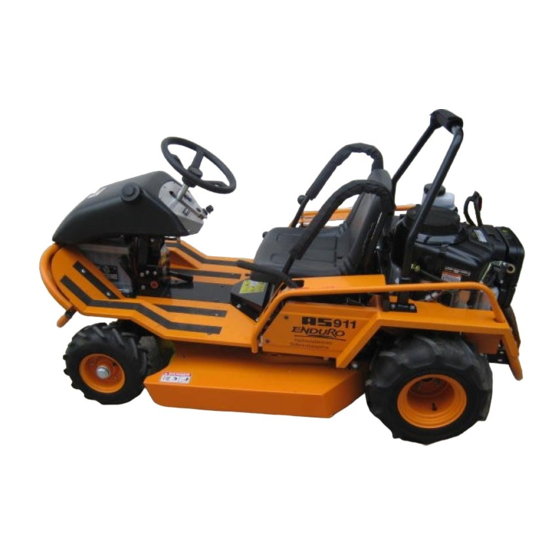

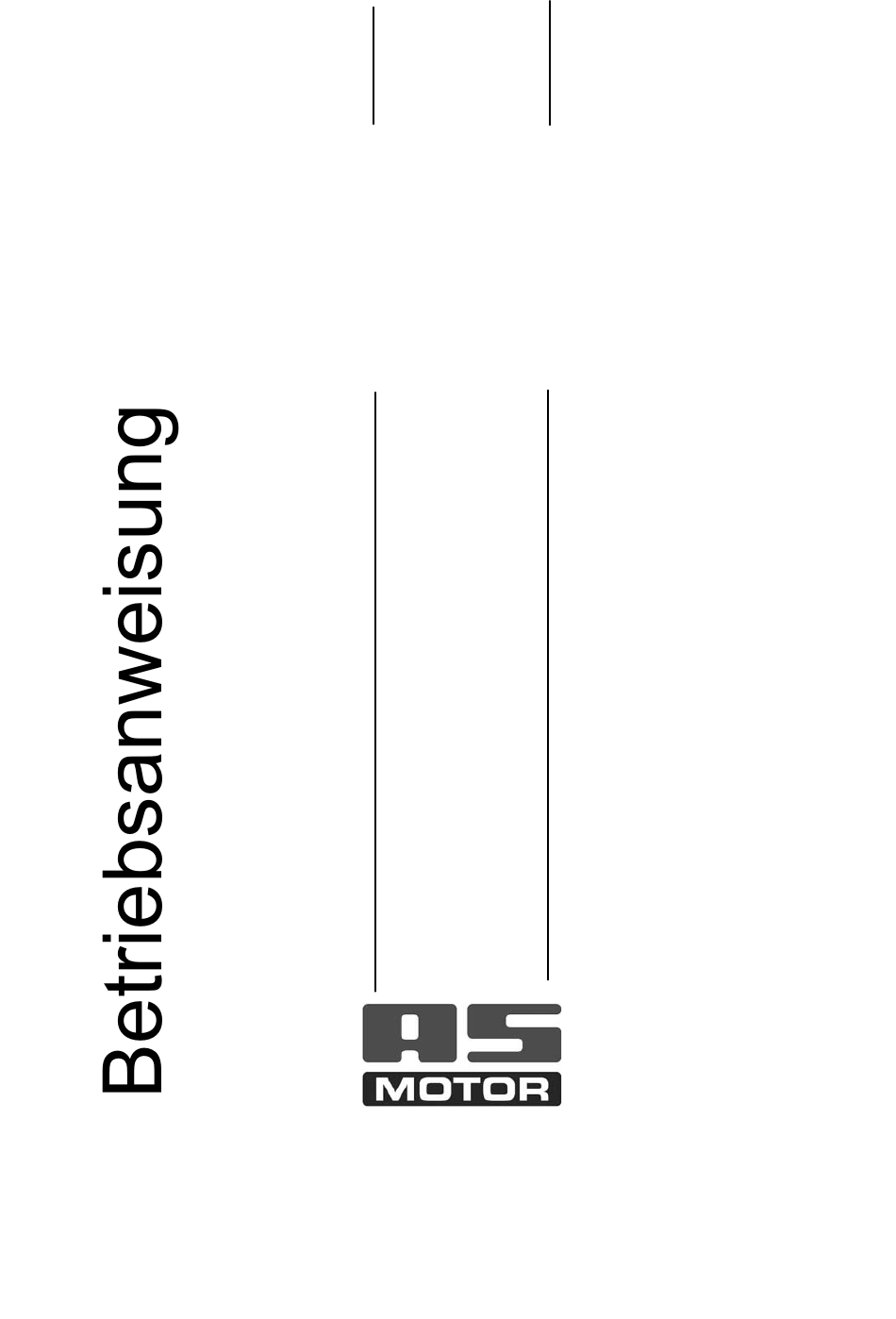

- Seite 1 Aufsitz-Geländemäher AS 911 Enduro ab Serien Nr. 18207202057 D-74420 Oberrot Telefon (07977) 71 - 0 Telefax (07977) 71 - 259 www.as-motor.de...
-
Seite 2: Inhaltsverzeichnis
Betriebsanweisung Inhaltsverzeichnis Aufsitz-Geländemäher Vorwort AS 911 Enduro Betriebszeiten Sicherheitshinweise Erklärung der Aufkleber Abbildung Bitte notieren Sie die Seriennummer Ihres AS- Erklärung der Bedienelemente Gerätes auf dieser Seite der Betriebsanwei- Sitzposition sung. Das Typenschild befindet sich auf dem Fuß- und Parkbremse Blechteil zwischen Tank und Chassis. -
Seite 3: Vorwort
Zu Ihrem eigenem Schutz müs- sen Sie alle Sicherheitsregeln kennen und befolgen. Der AS 911 Enduro, den Sie gekauft haben, wurde von Fachleuten konstruiert und herge- stellt, um Sie absolut zufrieden zu stellen. Wie jede mechanische Maschine muß auch er gereinigt und gewartet werden. -
Seite 4: Sicherheitshinweise
Schneidwerkzeug still steht, bevor Sie das Gerät verlas- Machen Sie sich gut mit der Bedienung des sen. Dies gilt auch, wenn Sie den AS 911 Enduro außer- AS 911 Enduro vertraut. Lesen Sie die halb der Mähfläche fahren oder riskante Manöver, wie gesamte Betriebsanweisung aufmerksam Rückwärtsfahrt und Wenden ausführen. - Seite 5 Vor allen Wartungs- und Reinigungsarbeiten muss der Schalldämpferoberfläche fern. Brandgefahr! Motor abgestellt und der Minus-Pol von der Batterie Der AS 911 Enduro darf im Wald oder auf Heideflächen abgeklemmt sein. mit feuergefährdetem Altgrasbestand nicht ohne Funken- Führen Sie die Wartungsarbeiten, die in der Betriebs- löscher (Sonderzubehör) auf dem Schalldämpferauslaß-...
-
Seite 6: Erklärung Der Aufkleber
Erklärung der Aufkleber des AS 911 Enduro Auf Ihrem AS 911 Enduro werden die Funktionen mit Schneid- Piktogrammen erklärt und auf Unfallgefahren hinge- werkzeug wiesen. Die Piktogramme haben folgende Bedeutung: Vorsicht, Kippgefahr! Quer zum Hang ist der Mäher nur bis maximal 17° Neigung standsicher. -
Seite 7: Abbildung
Pedal für Differentialsperre Technische Änderungen vorbehalten Ihr Aufsitz-Geländemäher AS 911 Enduro ist schon fahrfertig, nachdem Sie das Lenkrad, die Seitenstützen auf dem Sitzträger, das Stützrohr montiert und die Starterbatterie befüllt haben. Entfernen Sie den Bretterrahmen und die Folie. Montieren Sie das Lenkrad und schrauben die Seitenstützen... -
Seite 8: Erklärung Der Bedienelemente
Betriebsanweisung Batteriesäure mit Haut in Berührung, wird die Haut verletzt, kommt sie auf Kleidung oder Gegenstände frisst sie sich ein und zerstört sie. Eventuelle Erklärung der Bedienelemente Säurespritzer sofort mit viel Wasser abspülen. Am Setzen Sie sich auf den Sitz des Aufsitz- besten tragen sie säurebeständige Schutzkleidung, Geländemähers. -
Seite 9: Gashebel
benötigt zum Vorwärts- und Rückwärtsfahren sowie Passen Sie die Schnitthöhe Stellhebel Schnitthöhe zum Anhalten des Mähers. dem Gelände an. Stellen Sie Bewegen Sie den Fahrantriebshebel aus der Null- das Messer nur so hoch ein, stellung nach hin- wie es die Unebenheiten der und die Messerschneiden ten, fährt der Mä- Fahrantriebshebel... -
Seite 10: Zündschloß
Die Betriebsanweisung des Motors ist von der Firma Motor starten Briggs & Stratton erstellt. Sie enthält alle Wartungs- Der AS 911 Enduro ist mit Sicherheitsschaltern aus- vorschriften und die Garantiebedin-gungen für den gestattet. V-Twin-Motor. Um den Motor starten zu können, müssen Sie auf Sollte eine Garantiearbeit am Motor anfallen, wen- dem Mäher sitzen, den Hebel für das Mähwerk in... -
Seite 11: Öldruckschalter
auf Position “Betrieb”, warten ca. 15 Sekunden, Prüfen Sie den Zustand der Schutzlappen und Prall- bevor Sie einen neuen Startversuch unternehmen. schutze regelmäßig und wechseln Sie beschädigte Teile aus. Öldruckschalter Fassen Sie bei laufendem Motor nie in Riementriebe Im Motor ist ein Öldruckschalter eingebaut, der den Berühren Sie nach dem Mähen den Auspuff, den Motor abstellt, wenn der Öldruck abfällt. -
Seite 12: Mähen
schen, empfehlen wir, die Fahrgeschwindigkeit Messerbremse zurückzunehmen oder eine Stufe höher zu schnei- Die Messerbremse ist in der Elektromagnetmesser- den. kupplung integriert und wird durch den Kupplungs- schalter betätigt. Mähen Die Messerbremse soll immer erst ausgelöst werden, Stellen Sie mit dem Schnitthöhen-Verstellhebel die wenn der Gashebel am Leerlaufanschlag ist und der gewünschte Schnitthöhe ein: Motor die Leerlaufdrehzahl erreicht hat. -
Seite 13: Tägliche Kontrollen
Die täglichen Wartungsarbeiten (vor dem Anlassen ermüdet, kann Risse bekommen, wodurch der Maschine) müssen vom Betreiber vorgenom- Personen und Sachgüter gefährdet werden. men werden. Treffen die Messerklingen (2) auf Fremdkörper, kön- nen sich diese verdrehen (Überlastsicherung). Tägliche Kontrolle Mähen Sie niemals mit verdrehten Messerklingen. Vor dem Arbeiten mit dem Mäher durchführen: Drehen Sie die Messer- klingen (2) unter Beachtung... -
Seite 14: Ölstand Hydrostat
Differentialgetriebe Tragen Sie Handschuhe und eine Schutzbrille. Laden Veranlassen Sie den ersten Ölwechsel des Differen- Sie die Batterie auf. Eine voll geladene Batterie kann tialgetriebes nach ca. 100 Stunden. Füllen Sie 1,9 maximal ein halbes Jahr stehen, bevor nachgeladen Liter Getriebeöl 80W90 ein, dazu Belüftungsventil werden muss. -
Seite 15: Verschleißteile
wie auch für das gesamte Gerät und Folge-schäden nicht aufrechterhalten werden. Verschleißteile Einige Teile wie je 2 Messerklingen kompl. mit Schrauben E07396, der Messerbalken E07579, der Messerantriebsriemen E07660, der Keilriemen zum Vorgelege E07659, der Keilriemen zum Hydrostat E07658 und der Gaszug E08043 sind starkem Verschleiß... -
Seite 16: Drehmomenttabelle
75 Nm 104 Nm 98 Nm 168 Nm 231 Nm Technische Daten Aufsitz-Geländemäher Modell: AS 911 Enduro Motor: Briggs & Stratton V-Twin 627 ccm 15,5 kW (21 HP)einge- stellt auf 3000 min-1 mit Ölpumpe, Ölfilter, Benzinpumpe und Lichtmaschine Starter: Elektrostart Batterie:... -
Seite 17: Wartungsplan
Wartungsplan "AS 911 Enduro" Überprüfung Jede nach alle alle 300 h kontollierendes Benut- 20 h 100 h oder jedes Teil zung Jahr Benzin vollgetankt Tankdeckel geschlossen brennbares Material entfernen Sie leicht entzündliche ⊗ Mährückstände von Motor und Mäher Lenkrad Spiel in Achsrichtung... -
Seite 18: Störungen Und Beseitigung (Tabelle)
Störungen und ihre Beseitigung Ursache Problem Behebung Motor startet schlecht Luftfilter verschmutzt; Luftfilter säubern oder wechseln; oder läuft unregelmäßig Vergaser verschmutzt oder Vergaser reinigen; Wasser in Schwimmerkammer; Tank entleeren, neues Benzin einfüllen; Kraftstoff alt oder verschmutzt; gegenspülen oder erneuern; Benzinfilter verstopft; volltanken, Benzinfilter dicht;... -
Seite 19: Schmiermittel
Schmiermittel für AS 911 MOTOR VANGUARD 21 PS (siehe Handbuch des Motors) SAE-Viskositätsgrad des Öls wie in der Tabelle angegeben wählen. Für Temperaturen über 4°C immer SAE 30 benut- zen. Ölwechsel nach den ersten 20-30 Betriebsstunden. Menge ca. 1,65l. 1 Öleinfüllöffnung 2 Ölmeßstab 3 Markierung auf Ölmeßstab Minimalmarke + 0,5 Liter = richtiger Ölstand... -
Seite 20: Konformitätserklärung
D-74420 Oberrot Konformitätserklärung entsprechend der EG-Richtlinie 98/37/EG Wir bestätigen, daß der Aufsitzmäher vom Typ AS 911 Enduro und der Typennummer >18207202057 mit den geltenden Gesundheitsanforderungen und Sicherheitsvorschriften nach EN 12733 - 09/2001 übereinstimmt und die wesentlichen Schutzanforderungen erfüllt, die in der Richtlinie über die elektromagnetische Verträglichkeit (89/336/EWG) festgelegt sind. - Seite 24 AS-MOTOR GERMANY GmbH & Co. KG Lindenstrasse 1 D-74420 Oberrot professionelle Technik in Garten und Landschaft AS- Allmäher - mähen meterlanges Gras, Unkraut und Gestrüpp. Robuste Geräte für extensiv gepflegte Flächen. Kein wegräumen. Gemulchtes Mähgut bleibt als Gründüngung liegen. AS- Mulchmeister - Die perfekten Mäher für eine biologische und Aufsitzallmäher Grünflächenpflege.
