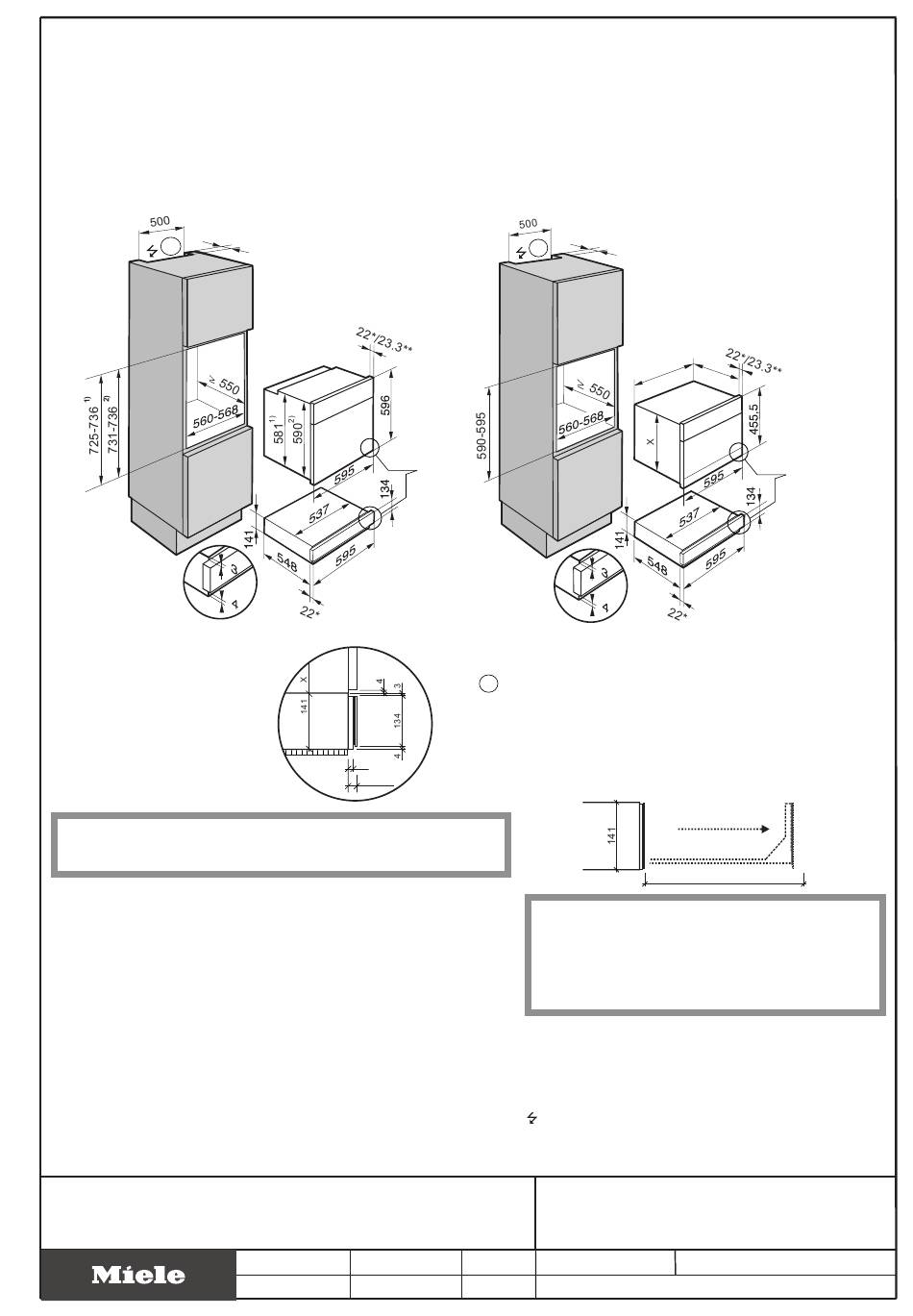

Miele ESW 7010 Planungsunterlagen

Kombination mit 60er-Geräten:
1)Backöfen:
1)
H 7860-60 BP/BPX
1)
H 7660-60 BP
1)
H 7460-60 BP
1)
H 7264-60 B
1)
H 2860-60 B/BP
1)
H 2265-1-60 B/BP
Dialoggarer:
1)
DO 7860-60
3
* Geräte mit Glasfront
** Geräte mit Metallfront
Beachten Sie für den Einbau des Kombinationsgerätes unbedingt
die Information der jeweiligen Gebrauchs- und Montageanweisung.
Der Einbaugeschirrwärmer ist immer unter dem
Kombinationsgerät einzubauen. Das Kombinationsgerät wird
direkt auf den Geschirrwärmer gestellt.
Alle Kombinationen gelten für den Einbau in einen
Hochschrank.
Für den Einbau der Gourmet-Wärmeschublade und
Kombinationsgerät muss ein fest eingebauter Boden
vorhanden sein, der die erforderliche Tragfähigkeit für beide
Geräte gewährleistet.
Das Gerät muss so eingebaut werden, dass für das
Herausziehen der Schublade genügend Platz ist und das der
Inhalt des Geschirrs eingesehen werden kann. Nur so
können Verbrennungen durch Überschwappen von heissen
Speisen vermieden werden.
Gourmet-Wärmeschublade
Euro-Norm 60 cm
2)Dampfgarer:
2)
DGC 7860-60 XXL/X
2)
DGC 7865-60 XXL/X
2)
DGC 7660-60 XXL
2)
DGC 7460-60 XXL
3 5
Detail 1
13
22*
Push-to-Open
Datum Rev
SK 18.08.21
Kombination mit 45er-Geräten:
Backöfen:
H 7840-60 BP/BPX
H 7840-60 BM/X
H 7640-60 BP
H 7640-60 BM
H 7440-60 BP
H 7244-60 BP
H 7240-60 BM
3
D1
* Geräte mit Glasfront
** Geräte mit Metallfront
x siehe Gerätedetail
3
Ausschnitt zur Belüftung der Geräte:
Kombination mit allen Geräten der Generation 7000:
7xxxx = 180 cm
Kein Einbau in folgenden Fällen:
Hochschrank: Nicht unter oder über einem Kühl-
Unterschrank: Nicht unter einem Kochfeld
Technische Daten: 230V, 700W, 10A
Gewicht Netto:
2 m Anschlusskabel mit Stecker
Steckdose ausserhalb der Gerätenische platzieren
Max. Belastung der Schublade 25 kg
ESW 7010
Seite Dateiname
- 1 / 2
ESW 7010 Planungsunterlagen 08.2021
Mikrowellen:
Dampfgarer:
M 7244-60 TC
DGC 7840-60 XL/X
DGC 7845-60 XL/X
DGC 7640-60 XL Kaffeemaschinen:
DGC 7440-60 XL CVA 7845-60
DGM 7840-60 CVA 7840-60
DGM 7640-60
DGM 7440-60
Steamer mit AB 45-7
DG 7440-60
DGD 7035-60
DG 7240-60
DGD 7636-60
3 5
X
X
2
500
oder Gefriergerät
Nicht unter einem Geschirrspüler
23,9 kg
Änderungen vorbehalten
D1
