Elektrischer Anschluss; Elektrischer Schaltplan - Pfannenberg PWS 6302 Serie Betriebsanleitung

D
3.5

Elektrischer Anschluss

3.5.1

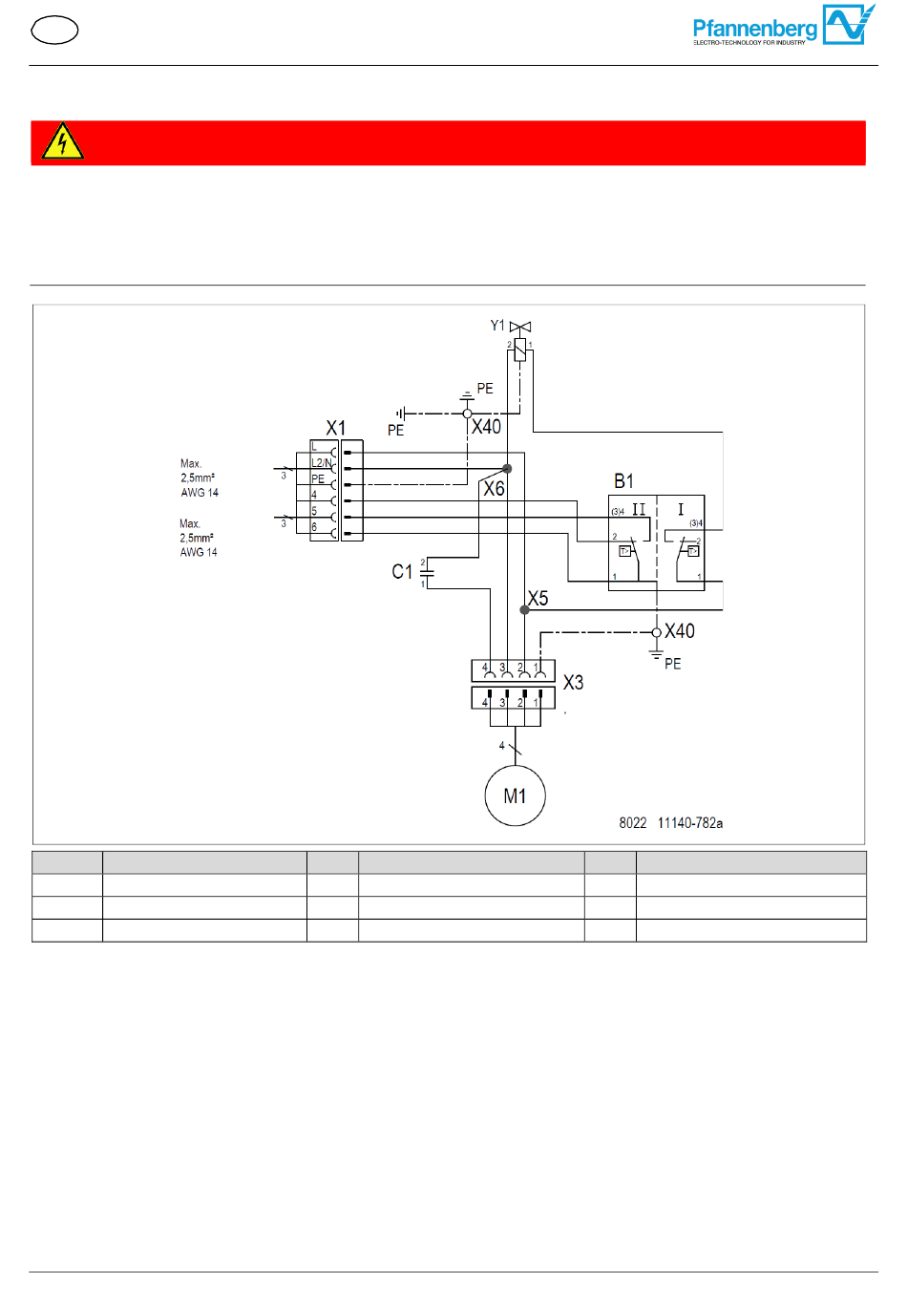

Elektrischer Schaltplan

GEFAHR
Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und schwere
Unfälle verursachen.
➢ Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte Fachkräfte durchführen.
➢ Vor dem Verlegen aller elektrischen Anschlüsse Spannungsfreiheit am Gerät sicherstellen.
Netzleitung
Pos Bezeichnung
B1 Thermostat
X1 Steckerkontakt
X6 Klemmkontakt
Betriebsanleitung PWS und PWI 6302 086100050a © Pfannenberg GmbH
Haube
Alarm
Pos Bezeichnung
C1 Kondensator
X3 Steckerkontakt
X40 Klemmkontakt Masse
Pos Bezeichnung
M1 Ventilator
X5 Klemmkontakt
Y1 Magnetventil
Seite 20 / 30
