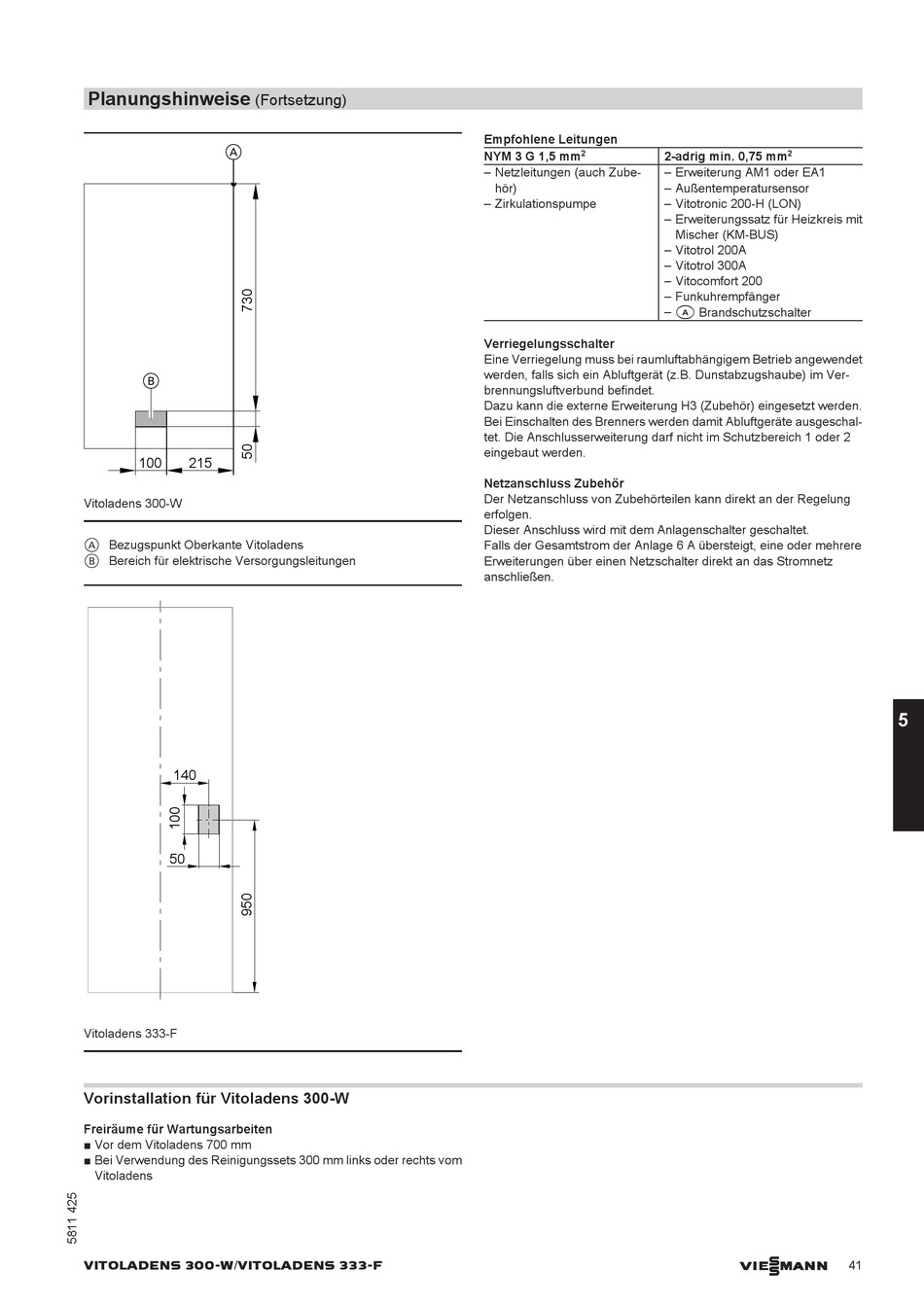

Planungshinweise
(Fortsetzung)
A
B
100
215
Vitoladens 300-W
A Bezugspunkt Oberkante Vitoladens
B Bereich für elektrische Versorgungsleitungen
140
50
Vitoladens 333-F
Vorinstallation für Vitoladens 300-W
Freiräume für Wartungsarbeiten
■ Vor dem Vitoladens 700 mm
■ Bei Verwendung des Reinigungssets 300 mm links oder rechts vom
Vitoladens
VITOLADENS 300-W/VITOLADENS 333-F
Empfohlene Leitungen
NYM 3 G 1,5 mm
2
– Netzleitungen (auch Zube-
hör)
– Zirkulationspumpe
Verriegelungsschalter
Eine Verriegelung muss bei raumluftabhängigem Betrieb angewendet
werden, falls sich ein Abluftgerät (z.B. Dunstabzugshaube) im Ver-
brennungsluftverbund befindet.
Dazu kann die externe Erweiterung H3 (Zubehör) eingesetzt werden.
Bei Einschalten des Brenners werden damit Abluftgeräte ausgeschal-
tet. Die Anschlusserweiterung darf nicht im Schutzbereich 1 oder 2
eingebaut werden.
Netzanschluss Zubehör
Der Netzanschluss von Zubehörteilen kann direkt an der Regelung
erfolgen.
Dieser Anschluss wird mit dem Anlagenschalter geschaltet.
Falls der Gesamtstrom der Anlage 6 A übersteigt, eine oder mehrere
Erweiterungen über einen Netzschalter direkt an das Stromnetz
anschließen.
2-adrig min. 0,75 mm
2
– Erweiterung AM1 oder EA1
– Außentemperatursensor
– Vitotronic 200-H (LON)
– Erweiterungssatz für Heizkreis mit
Mischer (KM-BUS)
– Vitotrol 200A
– Vitotrol 300A
– Vitocomfort 200
– Funkuhrempfänger
– a Brandschutzschalter
VIESMANN
5
