4 Installation
▶ Montageanschlussplatte (Zubehör) mit beiliegendem Befestigungs-
material montieren.
200
=
8
6 7
R 1/2"
2
1 3
R 1/2"
R 3/4"
130
260

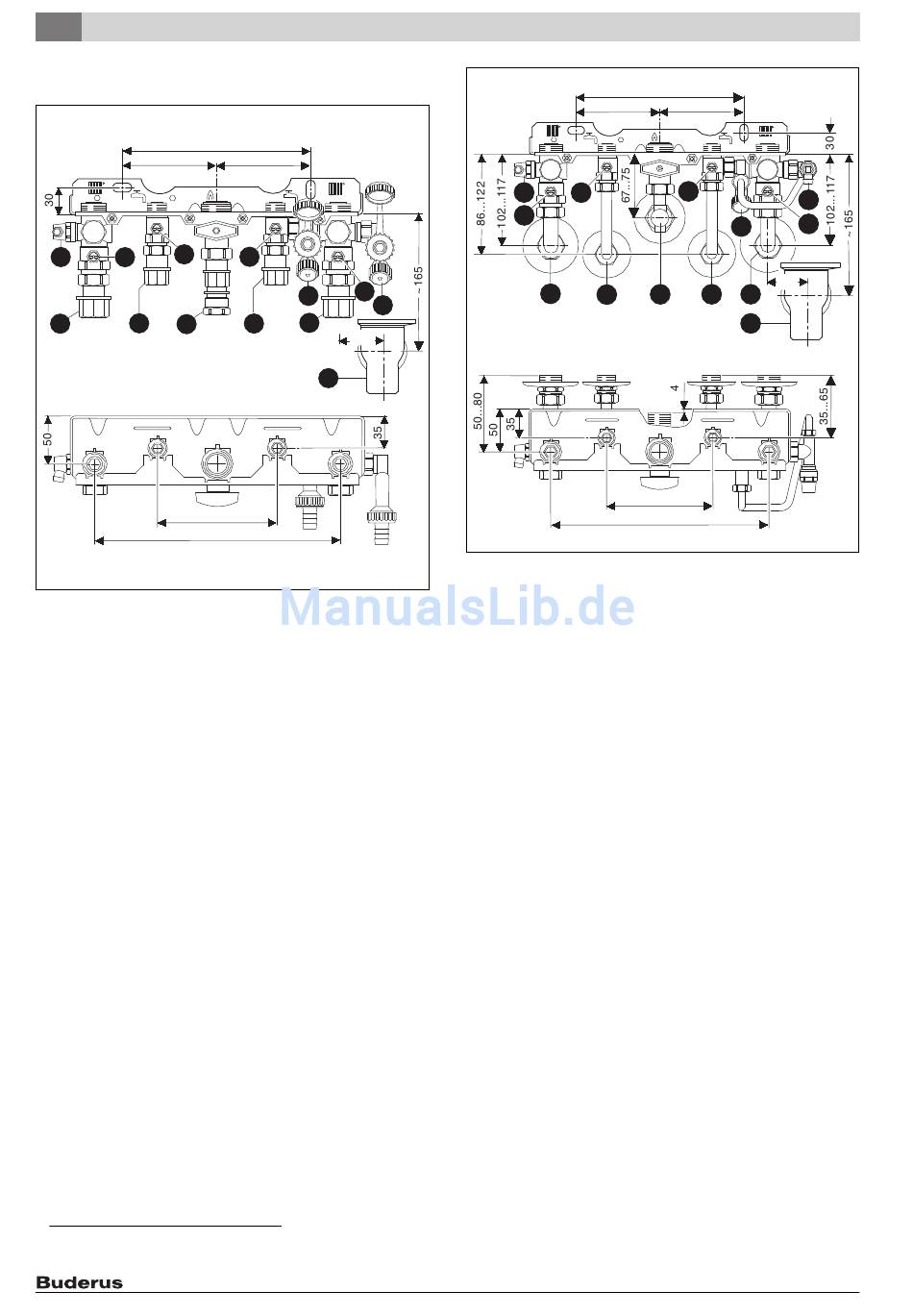

Bild 8 Beispiel: Montageanschlussplatte 7 716 050 156 Aufputz
(Deutschland)
[1] Heizungsvorlauf
[2] Warmwasser
1)
[3] Gas
[4] Kaltwasser
[5] Heizungsrücklauf
[6] Entleerhahn
[7] Heizungsvorlaufhahn
[8] Warmwasserhahn
[9] Kaltwasserhahn
[10] Füllhahn
[11] Heizungsrücklaufhahn
[12] Trichtersiphon (Zubehör)
1) Gashahn, in Deutschland mit thermischer Absperreinrichtung vorgeschrieben
14
=
9
11
R 1/2"
10
10
4 5
R 3/4"
~45
12
6 720 612 659-06.2O
=
6 8
7
1
2
R 3/4" R 1/2"
Bild 9 Beispiel: Montageanschlussplatte 7 716 050 159 Unterputz
(Österreich)
[1] Heizungsvorlauf
[2] Warmwasser
[3] Gas NOT DEFINED
[4] Kaltwasser
[5] Heizungsrücklauf
[6] Entleerhahn
[7] Heizungsvorlaufhahn
[8] Warmwasserhahn
[9] Kaltwasserhahn
[10] Fülleinrichtung (Österreich)
[11] Heizungsrücklaufhahn
[12] Trichtersiphon (Zubehör)
▶ Rohrweite für die Gaszuführung nach DVGW-TRGI (Erdgas) und TRF
(Flüssiggas) bestimmen.
▶ Zum Füllen und Entleeren der Anlage bauseits an der tiefsten Stelle
einen Füll- und Entleerhahn anbringen.
200
=
9
6
11
10
~45
4 5
3
12
R 1/2" R 3/4"
R 3/4"
130
260
6 720 612 659-08.2o
