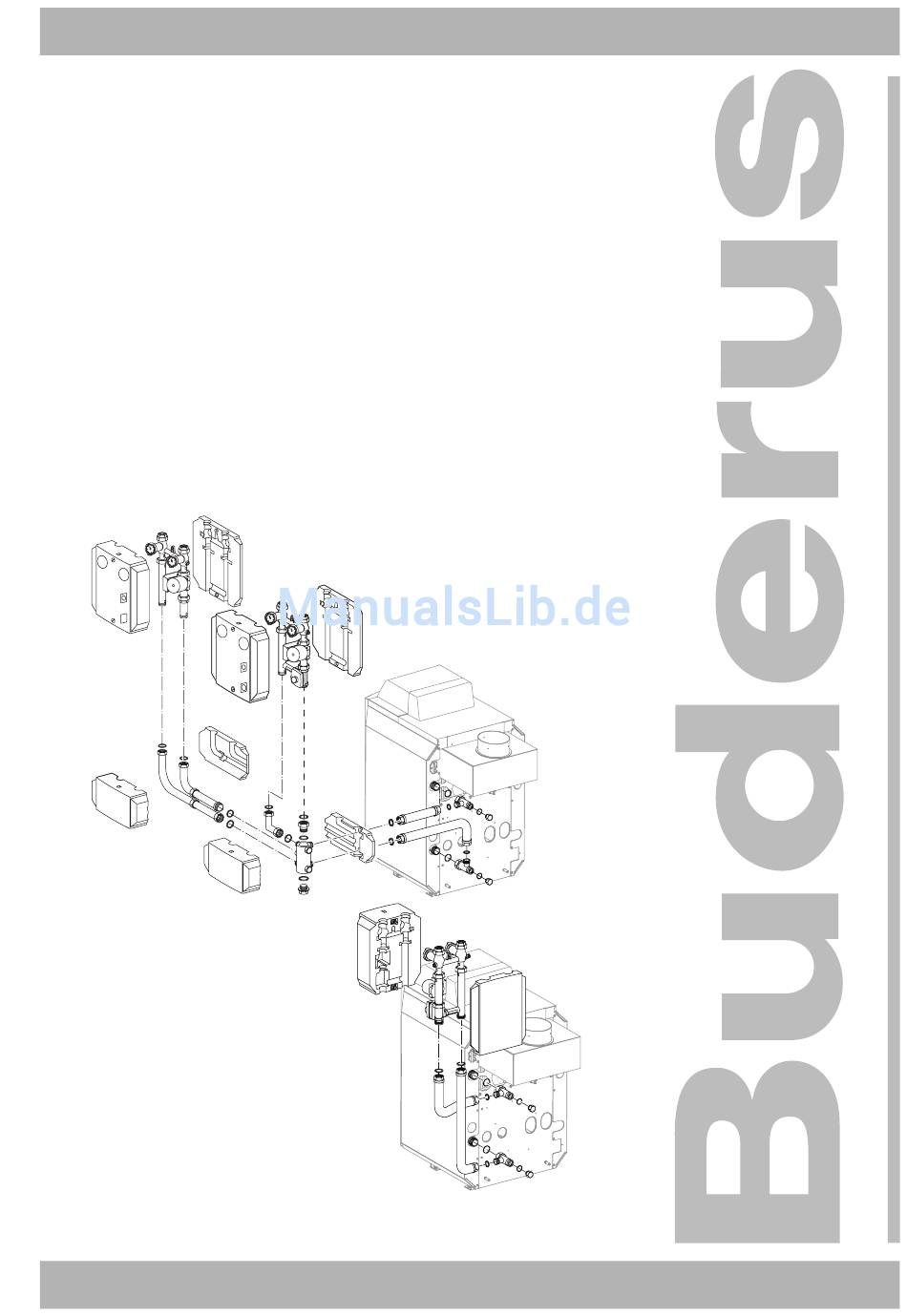

- Seite 1 6303 3390 – 11/2004 DE Für das Fachhandwerk Montageanleitung Heizkreis-Schnellmontage-System Logano G124/G144 Bitte vor Montage sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
– aufgrund seiner fachlichen Ausbildung und Erfahrung – Kenntnisse im Umgang mit Heizungs- anlagen hat. Verwenden Sie nur Original-Ersatzteile von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Er- satzteile entstehen, kann Buderus keine Haftung über- nehmen. Bestimmungsgemäße Verwendung Das Heizkreis-Schnellmontage-System ist für den An-... -
Seite 3: Hinweise
Hinweise Hinweise Dichtungen Für die Montage der einzelnen Komponenten benötig- ten Dichtungen liegen der jeweiligen Versandeinheit bei. Elektrischer Anschluss Alle elektrischen Anschlüsse sind nach Schaltplan aus- zuführen. Die elektrischen Leitungen dürfen keine hei- ßen Teile berühren. Die örtlichen Vorschriften sind zu beachten! Selbstregelnde Pumpen Bei der Verwendung von selbstregelnden Pumpen ist... - Seite 4 Hinweise Anlage befüllen und Entlüften Zum besseren Füllen der Anlage kann das Rückschlag- ventil im Kesselvorlauf manuell geöffnet werden. Dazu ist der Schraubenschlitz (Abb. 1, Pos. 2) am Rück- schlagventil in senkrechte Stellung zu drehen. Es ist darauf zu achten, dass die Kugelhähne (Abb. 1, Pos. 1) im Vor- (Abb.
-
Seite 5: Anschlussmöglichkeiten Und Aufstellmaße
Anschlussmöglichkeiten und Aufstellmaße Anschlussmöglichkeiten und Aufstellmaße KAS 2/ES 2 KAS 1 KAS 2/ES 2 KAS 2/ES 2 Abb. 2 Anschlussmöglichkeiten und Aufstellmaße HINWEIS! HINWEIS! Die Heizkreis-Schnellmontage-Sets sind Der zweite Heizkreis bei Parallelanbau ist nur rechts neben dem Heizkessel zu nur möglich, wenn Ergänzungs-Set ES 2 montieren. -
Seite 6: Kessel-Anschluss-Set Kas 1 Mit Heizkreis-Set Hs/Hsm
Kessel-Anschluss-Set KAS 1 mit Heizkreis-Set HS/HSM Kessel-Anschluss-Set KAS 1 mit Heizkreis-Set HS/HSM Abb. 3 Anbau hinten Pos. 1: Dichtung Ø 24 × 30,5 × 2 Pos. 2: Dichtung Ø 27 × 38 × 2 Pos. 3: T-Stück G 1 × G 1¼ × G 1 Pos. -
Seite 7: Kessel-Anschluss-Set Kas 1
Kessel-Anschluss-Set KAS 1 mit Heizkreis-Set HS/HSM Kessel-Anschluss-Set KAS 1 Dichtungen (1) in die Überwurfmuttern der T-Stücke (3 und 5) einlegen und die T-Stücke auf den Rohr- stutzen des Kesselvor- und -rücklaufes anschrau- ben. ANWENDERHINWEIS Am hinteren Abgang des T-Stückes (5) kann die Verbindungsleitung Kessel - Speicher angeschlossen werden (siehe Montageanweisung „flexible Rohr-... -
Seite 8: Kessel-Anschluss-Set Kas 2, Mit Heizkreis-Set Hs/Hsm
Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM HS/HSM Abb. 4 Seitlich parallel Rechtsanbau Pos. 11: Adapterstück G 1 × G 1¼ Pos. 1: Dichtung Ø 24 × 30,5 × 2 Pos. 12: Winkelverschraubung G 1¼ Pos. -
Seite 9: Kessel-Anschluss-Set Kas 2, Seitlich Parallel Rechtsanbau
Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM 4.1 Kessel-Anschluss-Set KAS 2, seitlich parallel Rechtsanbau Der Multifunktionsverteiler ist nach der Nummerierung Alle Verschraubungen fest anziehen. der Anschlüsse in Abb. 4 und den entsprechenden Das Adapterstück (11) mit O-Ring von oben in den Nummern auf dem Multifunktionsverteiler anzuschlie- Abgang Nr. - Seite 10 Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM Abb. 5 Seitlich parallel Rechtsanbau mit Ergänzungs-Set ES 2 Pos. 1: Dichtung Ø 24 × 30,5 × 2 Pos. 13: Verlängerungsstück G 1¼ für 2 und 3 Gld.-Kessel (optional erhältlich) Pos. 2: Dichtung Ø 27 × 38 × 2 Pos.
-
Seite 11: Ergänzungs-Set Es 2 Für 2. Heizkreis
Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM Ergänzungs-Set ES 2 für 2. Heizkreis Doppelnippel (17) mit O-Ring in den Abgang Nr. 8 im Multifunktionsverteiler (9) einschrauben. Rohrbogen (18) mit Dichtung (2) (langer Schenkel) montieren. Der freie Abgang des Vorlauf-Rohrbogens (18) muss senkrecht nach oben stehen. -
Seite 12: Kessel-Anschluss-Set Kas 2, Mit Heizkreis-Set Hs/Hsm
Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM HS/HSM Abb. 6 Seitlich parallel Rechtsanbau Pos. 1: Dichtung Ø 24 × 30,5 × 2 Pos. 11: Adapterstück G 1 × G 1¼ Pos. 2: Dichtung Ø 27 × 38 × 2 Pos. -
Seite 13: Kessel-Anschluss-Set Kas 2, Seitlich Parallel Rechtsanbau
Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM 5.1 Kessel-Anschluss-Set KAS 2, seitlich parallel Rechtsanbau Der Multifunktionsverteiler ist nach der Nummerierung Alle Verschraubungen fest anziehen. der Anschlüsse in Abb. 6 und den entsprechenden Das Adapterstück (11) mit O-Ring von oben in den Nummern auf dem Multifunktionsverteiler anzuschlie- Abgang Nr. - Seite 14 Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM Abb. 7 Seitlich parallel Rechtsanbau mit Ergänzungs-Set ES 2 Pos. 1: Dichtung Ø 24 × 30,5 × 2 Pos. 13: Verlängerungsstück G 1¼ für 2 und 3 Gld.-Kessel (optional erhältlich) Pos. 2: Dichtung Ø 27 × 38 × 2 Pos.
-
Seite 15: Ergänzungs-Set Es 2 Für 2. Heizkreis
Kessel-Anschluss-Set KAS 2, mit Heizkreis-Set HS/HSM Ergänzungs-Set ES 2 für 2. Heizkreis Doppelnippel (17) mit O-Ring in den Abgang Nr. 8 im Multifunktionsverteiler (9) einschrauben. Rohrbogen (18) mit Dichtung (2) (langer Schenkel) montieren. Der freie Abgang des Vorlauf-Rohrbogens (18) muss senkrecht nach oben stehen. - Seite 16 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
