Elektrischer Anschluss
54
7.3
Messgerät anschließen: Proline 500
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.3.1
Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potentialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme erden.

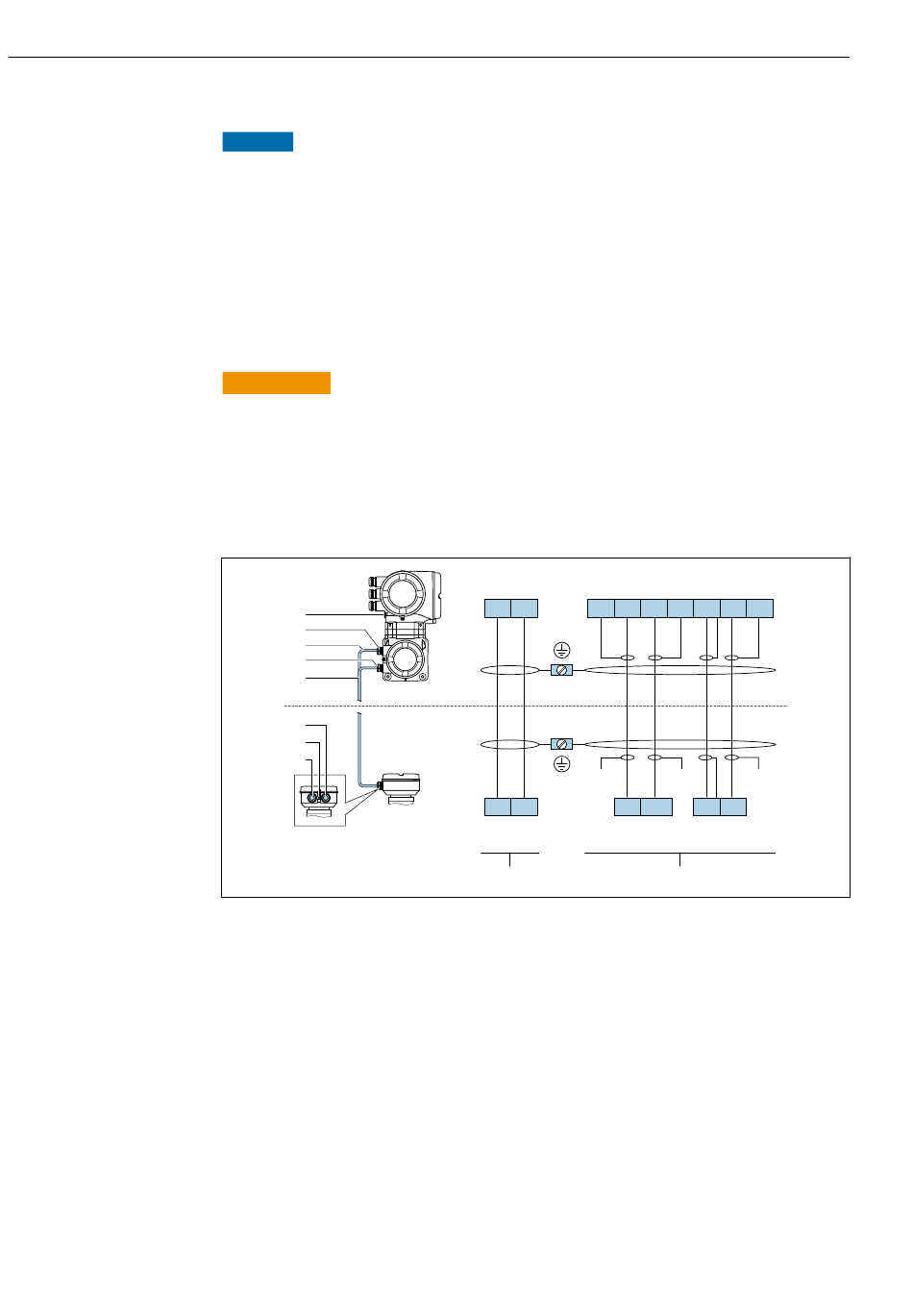

Klemmenbelegung Verbindungskabel
1
2
3
4
5
6
7
8
1
Schutzerde (PE)
2
Kabeleinführung für Spulenstromkabel am Anschlussgehäuse Messumformer
3
Spulenstromkabel
4
Kabeleinführung für Signalkabel am Anschlussgehäuse Messumformer
5
Signalkabel
6
Kabeleinführung für Signalkabel am Anschlussgehäuse Messaufnehmer
7
Schutzerde (PE)
8
Kabeleinführung für Spulenstromkabel am Anschlussgehäuse Messaufnehmer
Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen
Anschluss über Klemmen mit Bestellmerkmal "Gehäuse":
Option A "Alu beschichtet" → 55
Verbindungskabel am Messumformer anschließen
Der Anschluss am Messumformer erfolgt über Klemmen → 56.
Proline Promag P 500 PROFINET
ER
ER
S1
E1
E2 S2
41 42
6
5
7
n.c.
41 42
5
7
ER
ER
E1 E2
3
GND
E
S
8
4
37 36
n.c.
n.c.
4
37
GND
E
5
A0029145
Endress+Hauser
