Team Kalorik TKG VT 1044 RD Bedienungsanleitung Seite 4

GB

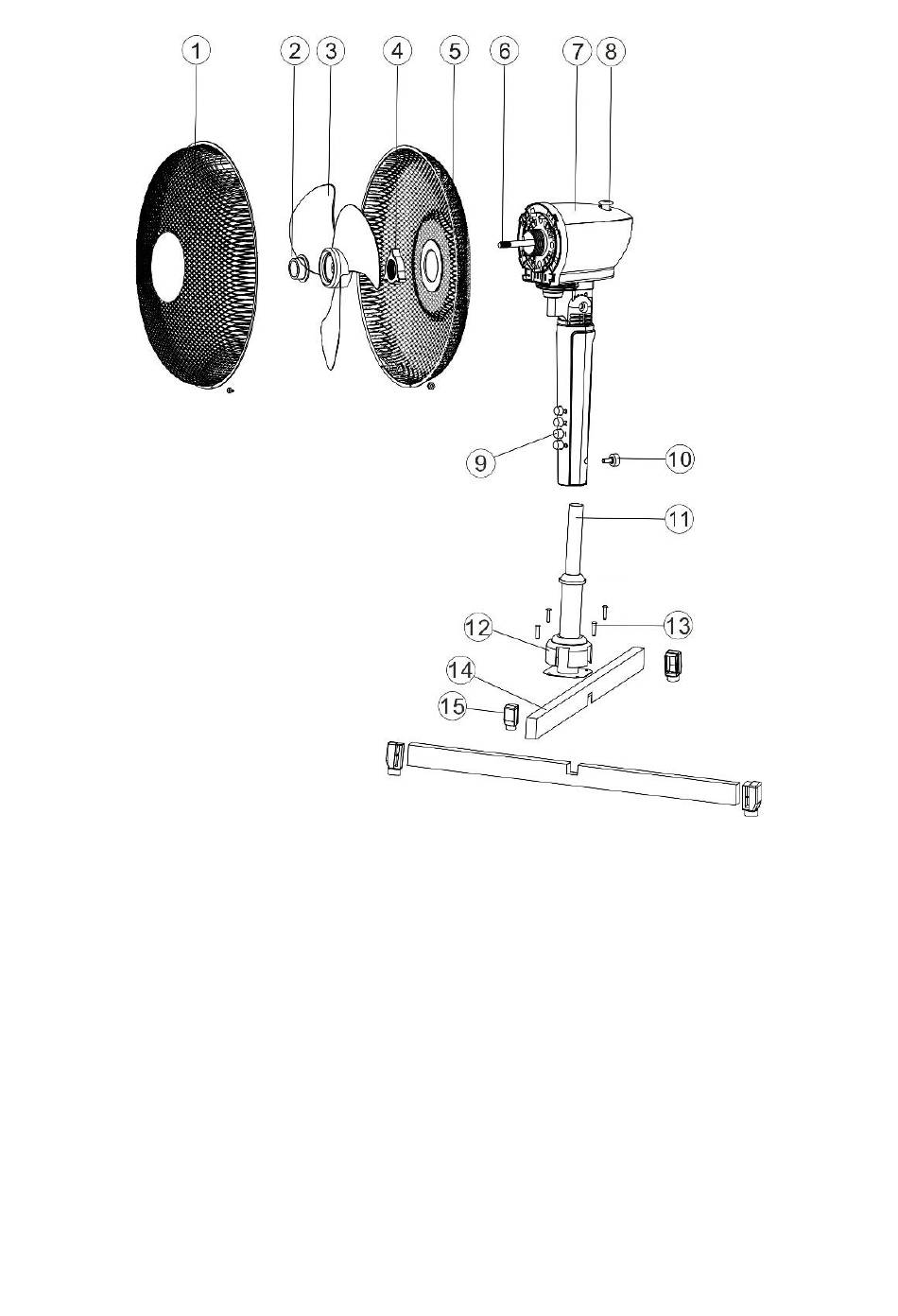

1. Front grid
2. Propeller locking nut
3. Propeller
4. Grid locking nut
5. Rear grid
6. Axis
7. Motor block
8. Swing knob
9. Speed buttons
10. Tube screw
11. Tube
12. Base cover
13. Base screws
14. Cross base
15. Anti-slip covers
TKG VT 1044 RD
D
1. Vorderes Schutzgitter
2. Ring fur die Befestigung des
Lüfterrads
3. Lüfterrad
4. Ring fur die Befestigung des hinteren
Schutzgitters
5. Hinteres Schutzgitter
6. Motorachse
7. Motorgehäuse
8. Oszillationsknopf
9. Geschwindigkeitsknöpfe
10. Rohrschraube
11. Rohr
12. Fußabdeckung
13. Fußschrauben
14. Kreuzfuß
15. Anti-rutsch-Füße
