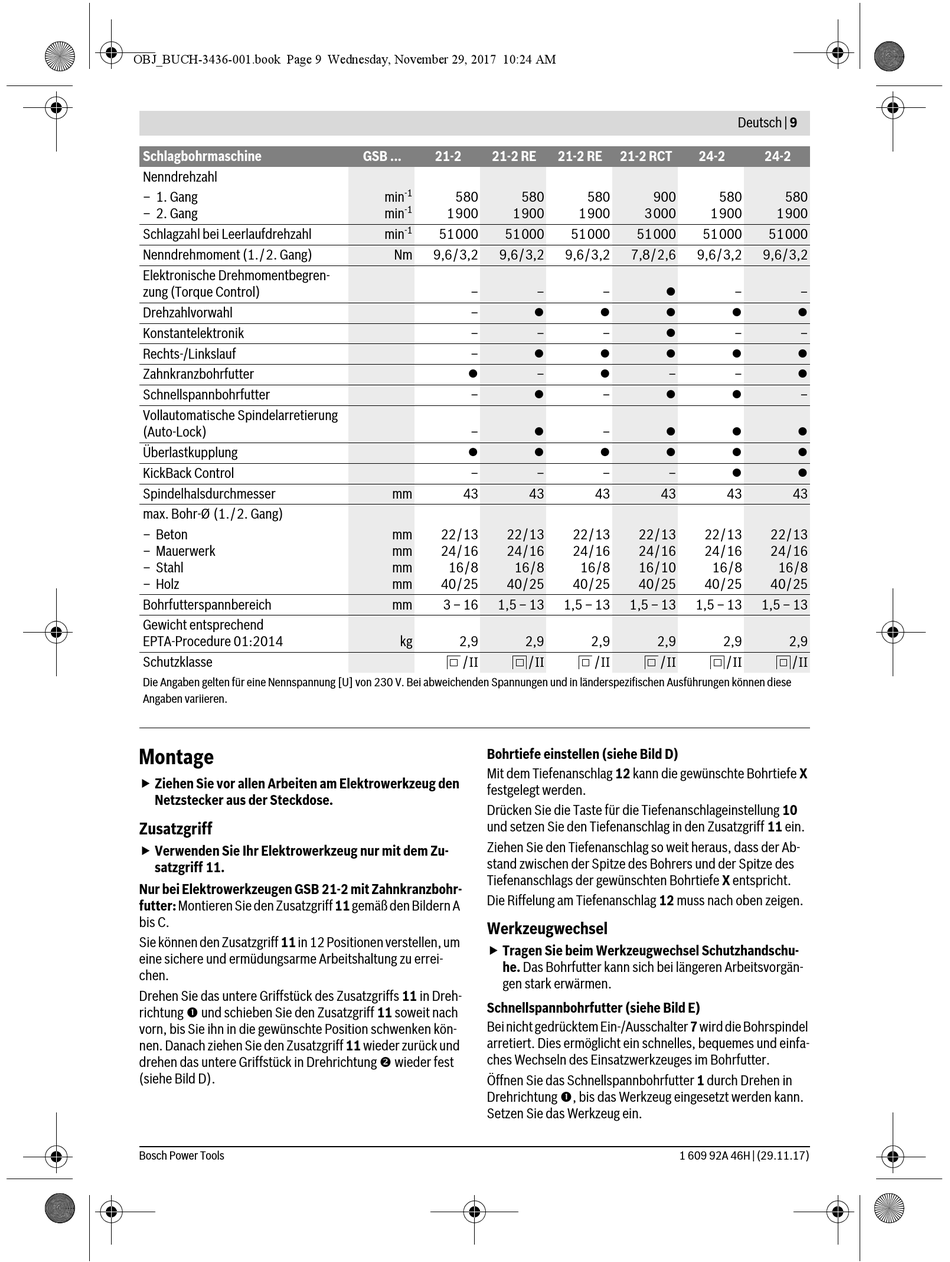

OBJ_BUCH-3436-001.book Page 9 Wednesday, November 29, 2017 10:24 AM
Schlagbohrmaschine
Nenndrehzahl
– 1. Gang
– 2. Gang
Schlagzahl bei Leerlaufdrehzahl
Nenndrehmoment (1./2. Gang)
Elektronische Drehmomentbegren-
zung (Torque Control)
Drehzahlvorwahl
Konstantelektronik
Rechts-/Linkslauf
Zahnkranzbohrfutter
Schnellspannbohrfutter
Vollautomatische Spindelarretierung
(Auto-Lock)
Überlastkupplung
KickBack Control
Spindelhalsdurchmesser
max. Bohr-Ø (1./2. Gang)
– Beton
– Mauerwerk
– Stahl
– Holz
Bohrfutterspannbereich
Gewicht entsprechend
EPTA-Procedure 01:2014
Schutzklasse
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese
Angaben variieren.
Montage
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Zusatzgriff

 Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 11.
Nur bei Elektrowerkzeugen GSB 21-2 mit Zahnkranzbohr-
futter: Montieren Sie den Zusatzgriff 11 gemäß den Bildern A
bis C.
Sie können den Zusatzgriff 11 in 12 Positionen verstellen, um
eine sichere und ermüdungsarme Arbeitshaltung zu errei-
chen.
Drehen Sie das untere Griffstück des Zusatzgriffs 11 in Dreh-
richtung  und schieben Sie den Zusatzgriff 11 soweit nach
vorn, bis Sie ihn in die gewünschte Position schwenken kön-
nen. Danach ziehen Sie den Zusatzgriff 11 wieder zurück und
drehen das untere Griffstück in Drehrichtung  wieder fest
(siehe Bild D).
Bosch Power Tools
GSB ...
21-2
21-2 RE
-1
min
580
580
-1
min
1900
1900
-1
min
51000
51000
Nm
9,6/3,2
9,6/3,2
mm
43
43
mm
22/13
22/13
mm
24/16
24/16
mm
16/8
16/8
mm
40/25
40/25
mm
3 – 16
1,5 – 13
kg
2,9
2,9
/II
/II
Bohrtiefe einstellen (siehe Bild D)
Mit dem Tiefenanschlag 12 kann die gewünschte Bohrtiefe X
festgelegt werden.
Drücken Sie die Taste für die Tiefenanschlageinstellung 10
und setzen Sie den Tiefenanschlag in den Zusatzgriff 11 ein.
Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab-
stand zwischen der Spitze des Bohrers und der Spitze des
Tiefenanschlags der gewünschten Bohrtiefe X entspricht.
Die Riffelung am Tiefenanschlag 12 muss nach oben zeigen.
Werkzeugwechsel
 Tragen Sie beim Werkzeugwechsel Schutzhandschu-
he. Das Bohrfutter kann sich bei längeren Arbeitsvorgän-
gen stark erwärmen.
Schnellspannbohrfutter (siehe Bild E)
Bei nicht gedrücktem Ein-/Ausschalter 7 wird die Bohrspindel
arretiert. Dies ermöglicht ein schnelles, bequemes und einfa-
ches Wechseln des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in
Drehrichtung , bis das Werkzeug eingesetzt werden kann.
Setzen Sie das Werkzeug ein.
21-2 RE
21-2 RCT
24-2
580
900
580
1900
3000
1900
51000
51000
51000
9,6/3,2
7,8/2,6
9,6/3,2
43
43
43
22/13
22/13
22/13
24/16
24/16
24/16
16/8
16/10
16/8
40/25
40/25
40/25
1,5 – 13
1,5 – 13
1,5 – 13
2,9
2,9
2,9
/II
/II
/II
1 609 92A 46H | (29.11.17)
Deutsch | 9
24-2
580
1900
51000
9,6/3,2
43
22/13
24/16
16/8
40/25
1,5 – 13
2,9
/II
