MONTAGEANLEITUNG Viewline 85 mm
Tachometer
1. Kl. 30 (8 pol. - Pin1) einschalten
3. Config-Taster (14pol. - Pin 11) betätigen und festhalten
Sicherheitshinweis:
•
Die Funktion AutoCal wird bei fahrendem Fahr-
zeug verwendet. Aus Gründen der Verkehrs-
sicherheit darf diese Funktion nur mit zwei
Personen im Fahrzeug verwendet werden. Nur
der Beifahrer darf das Anzeigegerät während
der Probe und Einstellfahrt bedienen.
Technische Änderungen vorbehalten - Technical details subject to change
TU00-0752-7407101
2. Kl.15 (8 pol. - Pin4) ausschalten
4. Kl.15 (8 pol. - Pin4) einschalten

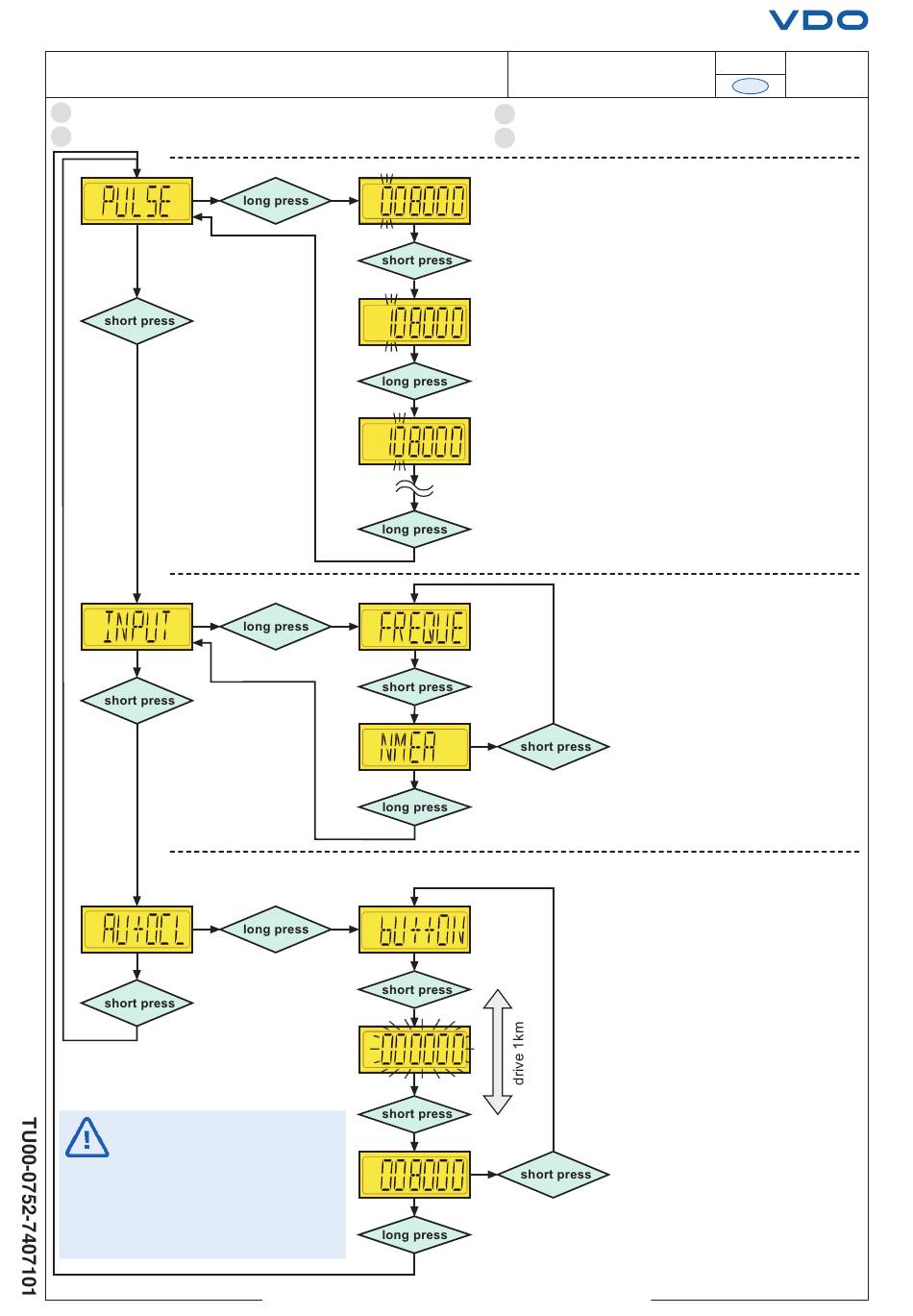

1a. Funktion Pulse
Eingestellte Impulszahl wird angezeigt, die
erste Stelle blinkt.
Die blinkende Stelle wird um 1 erhöht. Ist
die blinkende Stelle eine "9" springt die
Anzeige um auf "0".
Die nächst niedrigere Stelle blinkt.
1c. Signalquelle
Durch kurzes drücken der Config-Taste
kann zwischen dem Frequenzeingang
(8pol. Stecker, Pin 5) und dem NMEA0183
Eingang (14pol. Stecker, Pin 1 und 2)
gewechselt werden.
1b. Funktion AutoCal
Fahren Sie auf die Messstrecke zu und
drücken Sie den Taster lang. Beachten Sie
dass der Anzeiger innerhalb von 30 Sek.
den Menüpunkt "button" verlässt wenn die
Messung nicht gestartet wird.
Drücken Sie bei erreichen des Startpunktes
der Messstrecke kurz den Taster.
Das LCD zeigt die aufsummierten Impulse.
Drücken Sie am Ende der Messstrecke
kurz den Taster.
Das LCD zeigt die ermittelte
Impulszahl an.
02/11
7
1-11
D
