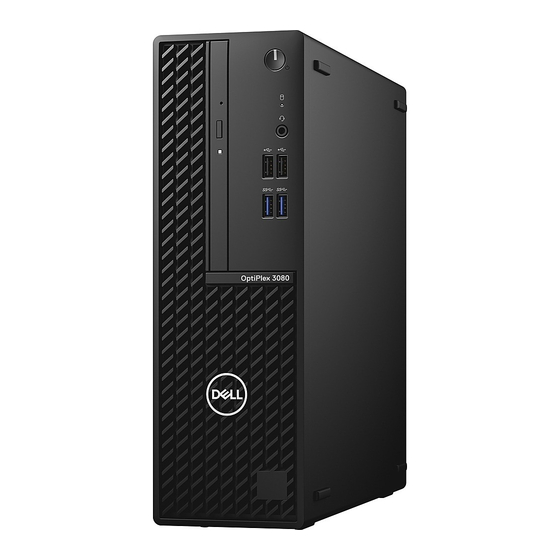

- Seite 1 OptiPlex 3080 Small Form Factor Handbuch zu Setup und technischen Daten Vorschriftenmodell: D15S Vorschriftentyp: D15S002 May 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Computer einrichten......................5 Kapitel 2: Gehäuseübersicht......................10 Vorderansicht..................................10 Rückansicht................................... 11 Layout der Systemplatine..............................12 Kapitel 3: Technische Daten......................13 Abmessungen und Gewicht..............................13 Chipsatz....................................13 Prozessoren..................................14 Betriebssystem..................................15 Arbeitsspeicher..................................15 Intel Optane-Speicher................................16 Ports und Anschlüsse................................16 Kommunikation..................................17 Grafik- und Video-Controller.............................. 18 Audio und Lautsprecher.............................. - Seite 4 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................37 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks............37 System- und Setup-Kennwort............................38 Zuweisen eines System-Setup-Kennworts........................ 38 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............39 Kapitel 6: Wie Sie Hilfe bekommen....................40 Kontaktaufnahme mit Dell..............................40 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Computer Einrichten
Computer einrichten Schritte 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Computer einrichten... - Seite 6 3. Schließen Sie den Bildschirm an. 4. Schließen Sie das Stromkabel an. Computer einrichten...
- Seite 7 5. Drücken Sie den Netzschalter. Computer einrichten...
- Seite 8 6. Stellen Sie das Setup des Windows-Systems fertig. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: • Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Drahtlosnetzwerk verbinden: Geben Sie das Kennwort für das Drahtlosnetzwerk ein, wenn Sie dazu aufgefordert werden.
- Seite 9 Tabelle 1. Dell Apps ausfindig machen (fortgesetzt) Dell Apps Details SupportAssist Überprüft proaktiv den Funktionszustand der Hardware und Software des Computers. ANMERKUNG: Nehmen Sie eine Verlängerung oder ein Upgrade der Garantie vor, indem Sie auf das Ablaufdatum in SupportAssist klicken.
-
Seite 10: Kapitel 2: Gehäuseübersicht
Gehäuseübersicht Themen: • Vorderansicht • Rückansicht • Layout der Systemplatine Vorderansicht 1. Netzschalter mit Diagnose-LED 2. Festplatten-Aktivitätsanzeige 3. Universelle Audio-Anschlussbuchse 4. Zwei USB 2.0-Ports 5. Zwei USB 3.2 Gen 1-Ports (Typ A) 6. Optisches Laufwerk (optional) Gehäuseübersicht... -
Seite 11: Rückansicht
Rückansicht 1. Umfunktionierbarer Audioanschluss (Line-out/Line-in) 2. HDMI 1.4b-Port 3. 3. Video-Port (VGA/DP 1.4/HDMI 2.0b) (optional) 4. DisplayPort 1.4 5. Serieller/PS2-Steckplatz (optional) 6. Zwei USB 3.2 Gen 1-Ports (Typ A) 7. Zwei USB 2.0-Ports mit Smart Power On 8. RJ-45-Port mit 10/100/1000 MBit/s 9. -
Seite 12: Layout Der Systemplatine
Layout der Systemplatine 1. Bildschirmanschluss 2. Anschluss für Eingriffschalter (Intruder) 3. CPU-Netzanschluss (ATX_CPU) 4. Anschluss für CPU-Lüfter 5. Steckplätze für Speichermodule (DIMM1, DIMM2) 6. M.2-Solid-State-Laufwerksanschluss 7. Netzschalteranschluss (PWR_SW) 8. Netzteil-Anschluss 9. M.2-WLAN-Anschluss 10. SATA 0-Anschluss 11. SATA 2-Anschluss 12. SATA-Stromversorgungsanschluss 13. -
Seite 13: Kapitel 3: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 14: Prozessoren
Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. -
Seite 15: Betriebssystem
Geräteproduktion und für die Dauer von fünf Jahren nach der Produktion, einschließlich Fall- und Spring-Versionen von Microsoft. Auf der Website „Dell Windows as a Service (WAAS)“ finden Sie weitere Informationen über die Unterstützung von N-2 und die Windows- Betriebssystemunterstützung über eine Dauer von 5 Jahren. Die Website finden Sie unter diesem Link: Plattformen, die für bestimmte Versionen von Windows 10 qualifiziert sind... -
Seite 16: Intel Optane-Speicher
Tabelle 5. Arbeitsspeicher – Technische Daten Beschreibung Werte Steckplätze Zwei DIMM-Steckplätze DDR4 Geschwindigkeit 2666 MHz Speicher (Maximum) 64 GB Speicher (Minimum) 4 GB Speichergröße pro Steckplatz 4 GB, 8 GB, 16 GB, 32 GB Unterstützte Konfigurationen • 4 GB: 1 x 4 GB •... -
Seite 17: Kommunikation
Tabelle 7. Ports und Anschlüsse (fortgesetzt) Beschreibung Werte • Zwei USB 2.0-Ports (vorne) • Zwei USB 3.2-Ports Gen 1 (Typ A, vorn) • Zwei USB 2.0-Ports mit Smart Power On (hinten) • Zwei USB 3.2-Ports Gen 1 (Typ A, rückseitig) Audio •... -
Seite 18: Grafik- Und Video-Controller
Wireless-Modul Tabelle 9. Wireless-Modul – Technische Daten Beschreibung Werte Modellnummer Qualcomm QCA61x4a Intel Wi-Fi 6 AX200 Intel 3165 Übertragungsrate Bis zu 867 Mbit/s Bis zu 2,4 Gbps Bis zu 867 Mbit/s Unterstützte Frequenzbänder 2,4 GHz/5 GHz 2,4 GHz/5 GHz 2,4 GHz/5 GHz WLAN-Standards 802.11ac 802.11ax (Wi-Fi 6) -
Seite 19: Speicher
Tabelle 12. Audio- und Lautsprecherspezifikationen (fortgesetzt) Beschreibung Werte • Ein umfunktionierbarer Audioanschluss (Line-out/Line-in) Lautsprecher Optional Interner Verstärker Integriert in ALC3246 (Klasse D, 2 W) Externe Lautstärkeregler Tastenkombinationen Lautsprecherleistung (Durchschnitt) Lautsprecherleistung (Spitzenwert) 2,5 W Subwoofer-Ausgang Nicht unterstützt Mikrofon Nicht unterstützt Speicher Der Computer unterstützt eine der folgenden Konfigurationen: •... -
Seite 20: Abmessungen Und Gewicht
Tabelle 14. Leistungsangaben Beschreibung Option 1 Option 2 200 W (80 Plus Bronze) 200 W (80 Plus Platinum) Eingangsspannung 90 V Wechselspannung bis 264 V 90 V Wechselspannung bis 264 V Wechselspannung Wechselspannung Eingangsfrequenz 47 Hz bis 63 Hz 47 Hz bis 63 Hz Eingangsstrom (maximal) 3,2 A 3,2 A... -
Seite 21: Add-In-Karten
Tabelle 16. Physische Abmessungen des Systems (fortgesetzt) Funktion Werte Tiefe (mm/Zoll) 292,80 mm (11,53 Zoll) Versandgewicht (kg/lb – einschließlich Verpackungsmaterial) 6,62 kg (14,58 lb) Verpackungsabmessungen Höhe (mm/Zoll) 487,00 mm (19,17 Zoll) Breite (mm/Zoll) 394,00 mm (15,51 Zoll) Tiefe (mm/Zoll) 264,00 mm (10,40 Zoll) Add-In-Karten Tabelle 17. -
Seite 22: Datensicherheit
Dell Pro Stereo Headset – UC350 • Dell Pro Stereo Soundleiste – AE515M Tastatur und Maus • Kabellose Dell Tastatur und Maus KM636, schwarz • Kabellose Dell Tastatur und Maus KM636, weiß • Dell MS819 kabelgebundene Maus mit Fingerabdruckleser Kabelabdeckung... -
Seite 23: Energy Star, Epeat Und Trusted Platform Module (Tpm)
ANMERKUNG: TPM 2.0 ist FIPS 140-2-zertifiziert. TPM ist nicht in allen Ländern verfügbar. Service und Support ANMERKUNG: Weitere Informationen zu Dell Serviceplänen finden Sie unter https://www.dell.com/learn/us/en/19/ services/warranty-support-services. Tabelle 23. Garantie Garantie 1 Jahr Standardservice mit Hardwareservice vor Ort nach Ferndiagnose 2 Jahre Standardserviceverlängerung... -
Seite 24: Computerumgebung
Tabelle 23. Garantie (fortgesetzt) Garantie 5 Jahre ProSupport Plus for Client mit Vor-Ort-Service am nächsten Werktag Tabelle 24. Unfallschutz-Services Unfallschutz-Services 1 Jahr Unfallschutz-Service 2 Jahre Unfallschutz-Service 3 Jahre Unfallschutz-Service 4 Jahre Unfallschutz-Service 5 Jahre Unfallschutz-Service Computerumgebung Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Tabelle 25. -
Seite 25: Kapitel 4: Software
Herunterladen von Windows-Treibern Schritte 1. Schalten Sie das Notebook ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 26: Kapitel 5: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 27: Startreihenfolge
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •... -
Seite 28: Systeminformationen
Tabelle 26. Allgemein (fortgesetzt) Option Beschreibung • Device Information (Geräteinformation): Angezeigt werden SATA-0, M.2 PCIe SSD-2, LOM MAC Address, Video Controller, Audio Controller, Wi-Fi Device und Bluetooth Device. Boot Sequence Ermöglicht es Ihnen festzulegen, in welcher Reihenfolge der Computer ein Betriebssystem auf den in dieser Liste angegebenen Geräten zu finden versucht. -
Seite 29: Bildschirm Optionen
Tabelle 27. Systemkonfiguration (fortgesetzt) Option Beschreibung Audio Ermöglicht das Aktivieren oder Deaktivieren des integrierten Audio-Controllers. Die Option Enable Audio ist standardmäßig ausgewählt. • Enable Microphone (Mikrofon aktivieren) • Enable Internal Speaker (Internen Lautsprecher aktivieren) Beide Optionen sind standardmäßig ausgewählt. Dust Filter Maintenance Ermöglicht das Aktivieren oder Deaktivieren der BIOS-Meldungen für die Wartung des optionalen Staubfilters Ihres Computers. - Seite 30 Tabelle 29. Security (Sicherheit) (fortgesetzt) Option Beschreibung ANMERKUNG: Das System fordert beim Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf. Darüber hinaus fordert das System immer zur Kennworteingabe für jede eventuell vorhandene Modulschacht- Festplatte auf. Password Change Mit dieser Option können Sie festlegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administrator-Kennwort festgelegt ist.
-
Seite 31: Optionen Für „Secure Boot" (Sicherer Start)
Tabelle 29. Security (Sicherheit) (fortgesetzt) Option Beschreibung SMM Security Mitigation Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen UEFI-Schutzmaßnahmen des SMM- Sicherheitsausgleichs. Diese Option ist standardmäßig nicht aktiviert. Optionen für „Secure Boot“ (Sicherer Start) Tabelle 30. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion 'Sicherer Start'. -
Seite 32: Performance (Leistung)
Tabelle 31. Intel Software Guard Extensions (fortgesetzt) Option Beschreibung • Software controlled (Softwaregesteuert) – Standardeinstellung Enclave Memory Size Mit dieser Option wird die Größe der Speicherreserve von SGX- Enklaven festgelegt (SGX Enclave Reserve Memory Size). Klicken Sie auf eine der folgenden Optionen: •... -
Seite 33: Post-Funktionsweise
Tabelle 33. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung • Ausschalten • Einschalten • Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt. Enable Intel Speed Shift Ermöglicht das Aktivieren oder Deaktivieren der Unterstützung für die Intel Speed Shift-Technologie. Technology Die Option Enable Intel Speed Shift Technology (Intel Speed Shift-Technologie aktivieren) ist standardmäßig aktiviert. -
Seite 34: Verwaltungsfunktionen
Tabelle 34. POST-Funktionsweise (fortgesetzt) Option Beschreibung Keyboard Errors Ermöglicht das Aktivieren oder Deaktivieren von Meldungen über Tastaturfehler, wenn der Computer hochfährt. Die Option Enable Keyboard Error Detection ist standardmäßig aktiviert. Fast Boot Diese Option kann den Startvorgang durch Umgehung einiger Kompatibilitätsschritte beschleunigen: •... -
Seite 35: Wireless-Optionen
Tabelle 35. Virtualization Support (Virtualisierungsunterstützung) (fortgesetzt) Option Beschreibung VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der zusätzlichen Hardware-Funktionen, die von der Intel Virtualisierungstechnik für direkte E/A bereitgestellt werden, durch den VMM (Virtual Machine Monitor). • Enable VT for Direct I/O (VT für direkte E/A aktivieren) (Standardeinstellung) Diese Option ist standardmäßig aktiviert. -
Seite 36: Systemprotokolle
Tabelle 37. Maintenance (Wartung) (fortgesetzt) Option Beschreibung Always Perform Integrity Check: Führt die Integritätsprüfung bei jedem Systemstart aus. First Power On Date Ermöglicht Ihnen das Einstellen des Besitzdatums. Die Option Set Ownership Date ist standardmäßig nicht ausgewählt. Systemprotokolle Tabelle 38. System Logs (Systemprotokolle) Option Beschreibung BIOS events... -
Seite 37: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 38: System- Und Setup-Kennwort
3. Setzen Sie das USB-Flashlaufwerk in das System ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB Storage Device (USB-Speichergerät) aus und drücken Sie die Eingabetaste. -
Seite 39: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2. Schritte 1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste. Der Bildschirm Security (Sicherheit) wird angezeigt. -
Seite 40: Kapitel 6: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
